2 طبقة HASL خالية من الرصاص الألومنيوم LED PCB لوحة الدوائر OEM ODM الخدمة
Pcb الصانع الألومنيوم أدى ضوء Pcb Board 94V0 ROHS أدى لوحة ثنائي الفينيل متعدد الكلور

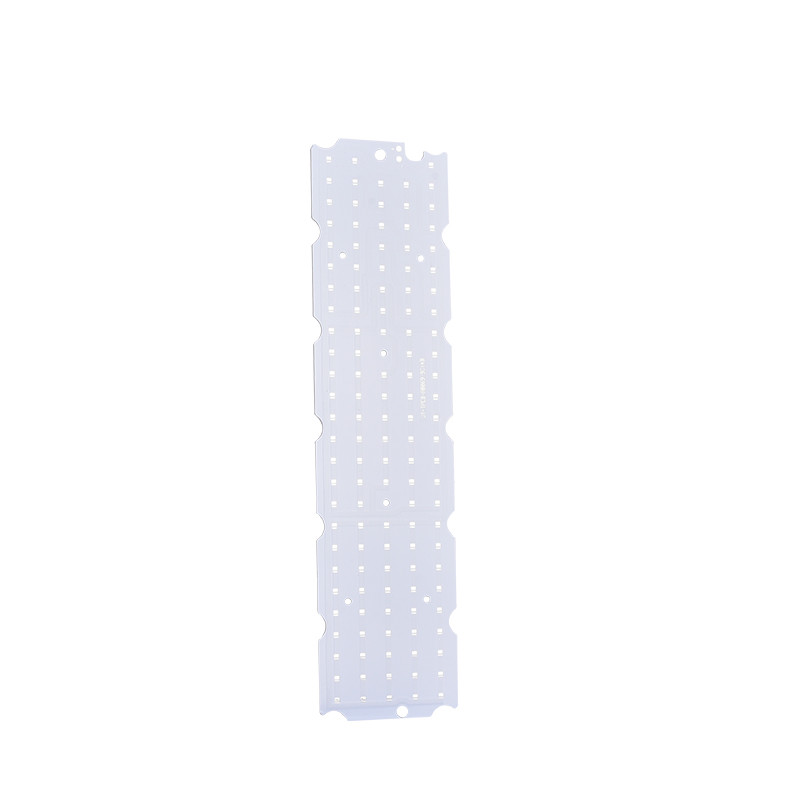

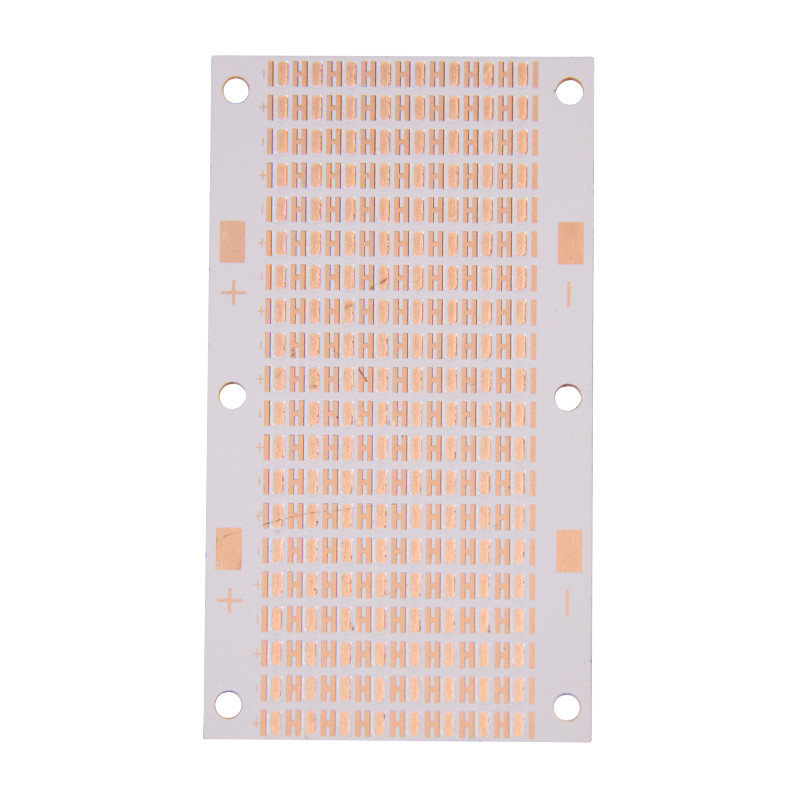

ركيزة الألمنيوم عبارة عن صفيحة نحاسية ذات قاعدة معدنية مع وظيفة تبديد حرارة جيدة.بشكل عام ، تتكون اللوحة أحادية الجانب من هيكل ثلاثي الطبقات ، وهي طبقة دائرة (رقائق نحاسية) وطبقة عازلة وطبقة قاعدة معدنية.لوحة الألومنيوم PCB شائعة في منتجات الإضاءة LED.هناك وجهان ، الجانب الأبيض ملحوم بدبابيس LED ، والجانب الآخر يظهر اللون الأصلي للألمنيوم.بشكل عام ، سوف يكون على اتصال مع الجزء الموصّل حرارياً بعد تطبيق معجون موصل حراري.حاليًا ، هناك ركائز خزفية ، وما إلى ذلك.
ثنائي الفينيل متعدد الكلور الألومنيوم | |
أقصى حجم للوحة | 1470 مم * 600 مم |
سماكة النحاس | 0.5 أونصة ، 1 أونصة ، 2 أونصة ، 3 أونصة |
سماكة عازلة (للركيزة) | 0.05 مم ، 0.075 مم ، 0.1 مم ، 0.15 مم ، 0.2 مم |
سمك الركيزة الأساسية | 0.4 مم ، 0.6 مم ، 0.8 مم ، 1.0 مم ، 1.2 مم ، 1.5 مم ، 2.0 مم ، 3.0 مم ، 3.2 مم |
سمك اللوح النهائي | 0.4 مم إلى 4.0 مم |
سماكة التسامح | +/- 10٪ |
تصنيع الألمنيوم | الحفر ، التنصت ، الطحن ، التوجيه ، التثقيب ، علامة تبويب القطع المتاحة |
دقيقة.الانتهاء من حجم ثقب | 0.25 ملم |
الأعلى.طاقة كهربائية شغالة | 2.5k VDC (0.075mm عازل) 3.75k VDC (0.15mm عازل) |
دقيقة.عرض المسار | 0.2 مم (8 ميلز) |
دقيقة.فجوة المسار | 0.2 مم (8 ميلز) |
دقيقة.الملعب لوحة SMD | 0.2 مم (8 ميلز) |
تشطيبات السطح | HASL ، HASLLeadfree ، غمر الذهب ، OSP |
لون قناع اللحام | أبيض ، ضوء LED خاص أبيض ، أسود ، أسود غير لامع ، يتوفر آخرون |
لون الأسطورة | أسود ، أبيض ، أخرى متوفرة |
الاختبار الإلكتروني | نعم |
روش | نعم |
المعيار المرجعي | IPC-A-600G الفئة 2 |
ثقوب خاصة | مواجهة البقعة ، فتحات الكأس |
إدخال بيانات | جيربرز ، أوتوكاد ، Cam350 ، |
هي شركة وطنية ذات تقنية عالية حاصلة على شهادة ISO9001: 2015 لنظام إدارة الجودة الدولي.تأسست في عام 2012 والتزمت بالابتكار والتطوير المستدام للتكنولوجيا الإلكترونية.يتم استخدامه في تصنيع وبيع العديد من مركبات ثنائي الفينيل متعدد الكلور المعدنية ومصابيح LED والمنتجات ذات الصلة.تستخدم المنتجات على نطاق واسع في الإضاءة والإلكترونيات والآلات والاتصالات والسيارات وغيرها من الصناعات التي تتطلب تبديد الحرارة.من خلال فريق الإدارة العليا وفريق تصميم البحث والتطوير مع خبرة صناعية متوسطة تزيد عن 8 سنوات ، أنشأنا شبكة توزيع وقنوات مبيعات قوية في جميع أنحاء العالم ، وتباع منتجاتنا جيدًا في آسيا والمحيط الهادئ وأوروبا وأمريكا وأمريكا. الشرق الأوسط.
نحن نقدم خدمات تخصيص PCB / PCBA وقفة واحدة.لتلبية جميع متطلبات العميل PCB / PCBA هو هدف خدمة دوائر Intech!
التعليمات:
س 1.ما هي المواصفات التي تحتاجها لعرض أسعار ثنائي الفينيل متعدد الكلور؟
ج: نحن بحاجة إلى ملف PCB Gerber الخاص بك ، وسمك اللوحة ، وسمك النحاس ، وتشطيب السطح والكمية لاقتباس منك.
س 2.هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع ثنائي الفينيل متعدد الكلور مع 12 عامًا من الخبرة في هذا المجال.
Q3: ما هو الحد الأدنى لكمية الطلب؟
ج: موك هو 1 قطعة.
