سماكة الألومنيوم 1.6 مم SMD LED لوحة دوائر دائرية جانب واحد
1 قطع
MOQ
كبير. img.alt
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Yizhuo
إصدار الشهادات: UL,CE,ROHS
رقم الموديل: ثنائي الفينيل متعدد الكلور من جانب واحد 01
تسليط الضوء:

لوحة دوائر LED SMD 1.6 مم

,

لوحة دوائر مطبوعة أحادية الجانب 1.6 مم

,

لوحة دوائر LED ODM SMD

شروط الدفع والشحن
تفاصيل التغليف: حزمة فراغ
وقت التسليم: 10-12 يوم عمل
شروط الدفع: T / T.
القدرة على العرض: 120000 م 2 / شهريا
مواصفات
طبقة: طبقة مفردة
سماكة مجلس: 1.6 مم
خدمة: صانعي القطع الأصلية وأوديإم
شهادة: ISO9001: 2008 ، بنفايات ، ماي
الصمام ثنائي الفينيل متعدد الكلور مجلس الدايم: دائري / مربع / مخصص
تشطيبات السطح: يؤدي مجانا hasl
تحمل الاختبار الإلكتروني: 100٪
منتوج وصف

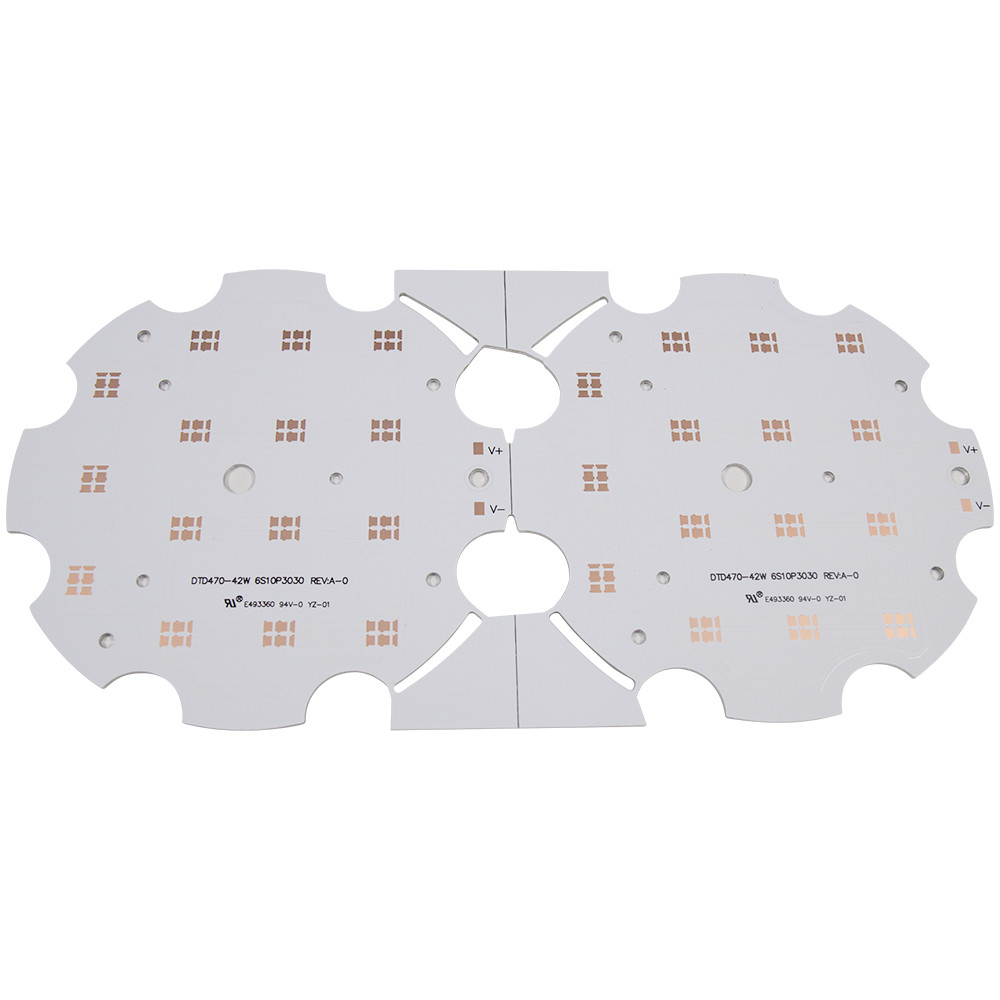

سماكة الألومنيوم 1.6 مم SMD LED لوحة دوائر دائرية جانب واحد



الألومنيوم أحادي الجانب جولة LED PCB SMD LED PCB لوحة الدوائر



نوع المادة

الألومنيوم

سمك مجلس ثنائي الفينيل متعدد الكلور

1.6 ملم

طبقة لوحة PCB

من جانب واحد

PCB Soldermask اللون

أبيض LPI

PCB بالشاشة الحريرية اللون

أسود

ثنائي الفينيل متعدد الكلور السطح الانتهاء

OSP

طريقة اختبار

مسبار الطيران / منصة الاختبار / تجهيزات الاختبار

ملفات الإنتاج المطلوبة

ملفات جربر وقائمة Bom / البرامج الثابتة

الكلمات الدالة

تصميم ثنائي الفينيل متعدد الكلور

دقيقة.تباعد الأسطر

0.1 مم

عرض الخط الأدنى

0.1 مم



أداء الألومنيوم PCB:

1. تبديد الحرارة

بالمقارنة مع مركبات ثنائي الفينيل متعدد الكلور FR4 العادية ، تعمل مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم بشكل أفضل وأسرع في تبديد الحرارة.خذ FR4 PCB و PCB الألومنيوم بنفس السماكة 1.5 مم كمثال.تتمتع مركبات ثنائي الفينيل متعدد الكلور FR4 بمقاومة حرارية تتراوح من 20 ° C / W إلى 22 ° C / W بينما تتميز مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم بمقاومتها من 1 ° C / W إلى 2 ° C / W ، مما يثبت الميزة مرة أخرى.



2. التمدد الحراري

يعد التمدد والانكماش الحراري من الخصائص الشائعة للمواد ولكن لها معاملات مختلفة.نظرًا للتميز في تبديد الحرارة لمركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم ، سيتم تقليل المشكلات المتعلقة بالتمدد الحراري والانكماش على سطح اللوحة بشكل كبير لزيادة متانة وموثوقية المعدات والأجهزة الإلكترونية بالكامل.يمكن أن يكون هذا النوع من المزايا مناسبًا بشكل خاص لمشاكل التمدد والانكماش الحراري لتكنولوجيا تثبيت السطح (SMT).



3. استقرار الأبعاد

تتميز مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم بأبعاد ثابتة بشكل ملحوظ.ستتغير أبعادها من 2.5٪ إلى 3.0٪ فقط عند تسخينها من 30 إلى 140 ℃ أو حتى 150 ℃.



4. أداء آخر

أ.قابلية التطبيق لتشغيل جهاز SMT.

ب.التمدد الحراري الفعال لتصميم الدوائر.

ج.تساعد في تقليل درجة حرارة التشغيل ، وتحسين كثافة طاقة المنتج وموثوقيتها ، وإطالة العمر الافتراضي للمنتجات.

د.يساعد في تقليل حجم المنتج والأجهزة وتكاليف التجميع.

ه.استبدال سهل للركائز الخزفية الهشة بأداء عزل أفضل ومتانة ميكانيكية.

سماكة الألومنيوم 1.6 مم SMD LED لوحة دوائر دائرية جانب واحد 0سماكة الألومنيوم 1.6 مم SMD LED لوحة دوائر دائرية جانب واحد 1سماكة الألومنيوم 1.6 مم SMD LED لوحة دوائر دائرية جانب واحد 2

التعليمات:

س 1.ما هي تنسيقات الملفات التي تقبلها لإنتاج PCB PCBA؟

ملف جربر: CAM350 RS274X

ملف PCB: Protel 99SE ، P-CAD 2001 PCB

BOM: Excel (PDF، word، txt)

اختر الملف وضعه



س 2.هل لديك موك محدودة؟
ج: ليس لدينا أي موك محدود ، الحد الأدنى للطلب الذي نقبله هو 2 قطعة.



س 3: ماذا عن تاريخ النقل والتسليم؟

ج: في العادة ، نستخدم الشحن الدولي السريع (مثل Fedex و DHL و TNT) لتقديم عينات وأوامر صغيرة الحجم.للطلب الجماعي الكبير ، يمكننا ترتيب الشحن عن طريق البحر.
