مخصص جانب واحد 94V0 النحاس قاعدة ثنائي الفينيل متعدد الكلور خالية من الرصاص HASL التشطيب
1 قطع
MOQ
كبير. img.alt
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Yizhuo
إصدار الشهادات: UL,CE,ROHS
رقم الموديل: ثنائي الفينيل متعدد الكلور من جانب واحد 03
تسليط الضوء:

94V0 النحاس قاعدة ثنائي الفينيل متعدد الكلور

,

94V0 لوحة دوائر أحادية الجانب

,

6 أوقية النحاس قاعدة ثنائي الفينيل متعدد الكلور

شروط الدفع والشحن
تفاصيل التغليف: حزمة فراغ
وقت التسليم: 10-12 يوم عمل
شروط الدفع: T / T.
القدرة على العرض: 120000 م 2 / شهريا
مواصفات
طبقة: طبقة مفردة
سمك رقائق النحاس: 0.5 أوقية - 6 أوقية
توصيل حراري: الموصلية 1.0 - 3.0 واط / عضو الكنيست
اساسي: ISO9001: 2008 ، بنفايات ، ماي
الصمام ثنائي الفينيل متعدد الكلور مجلس الدايم: دائري / مربع / مخصص
تشطيبات السطح: يؤدي مجانا hasl
تحمل الاختبار الإلكتروني: 100٪
منتوج وصف

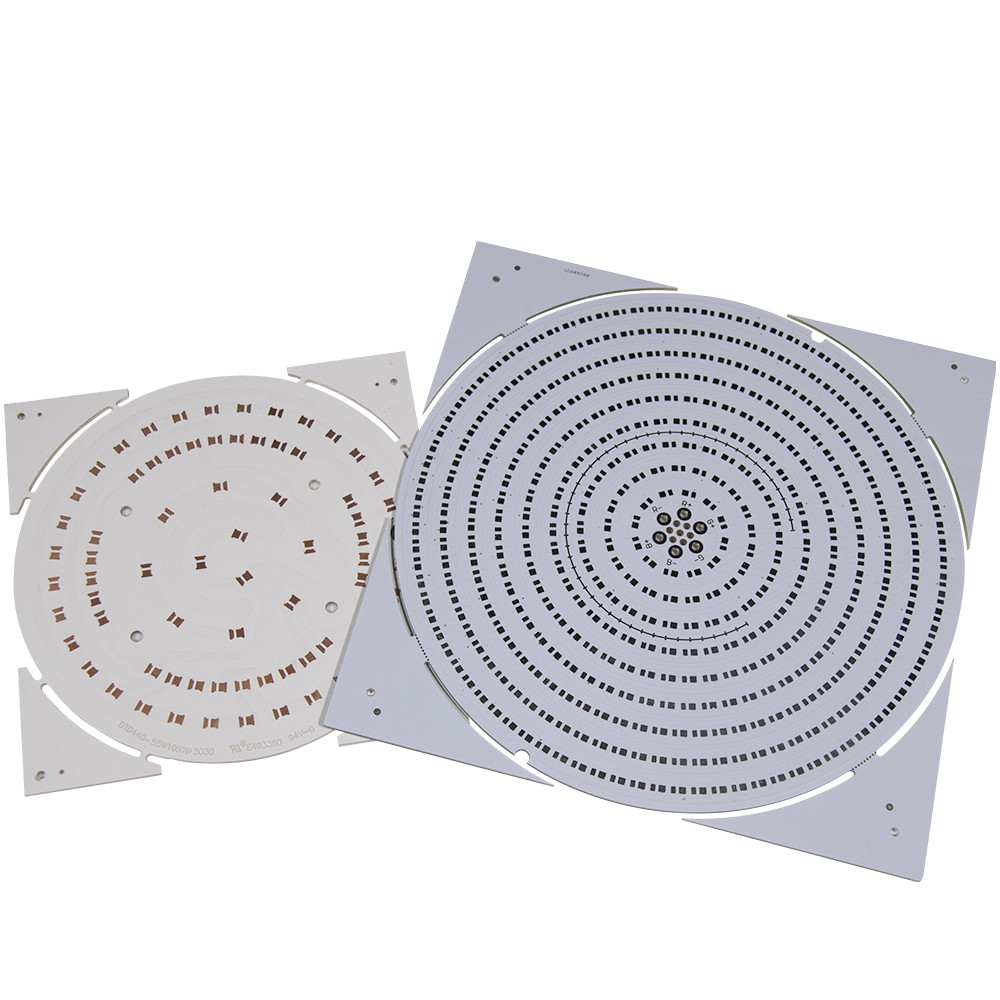

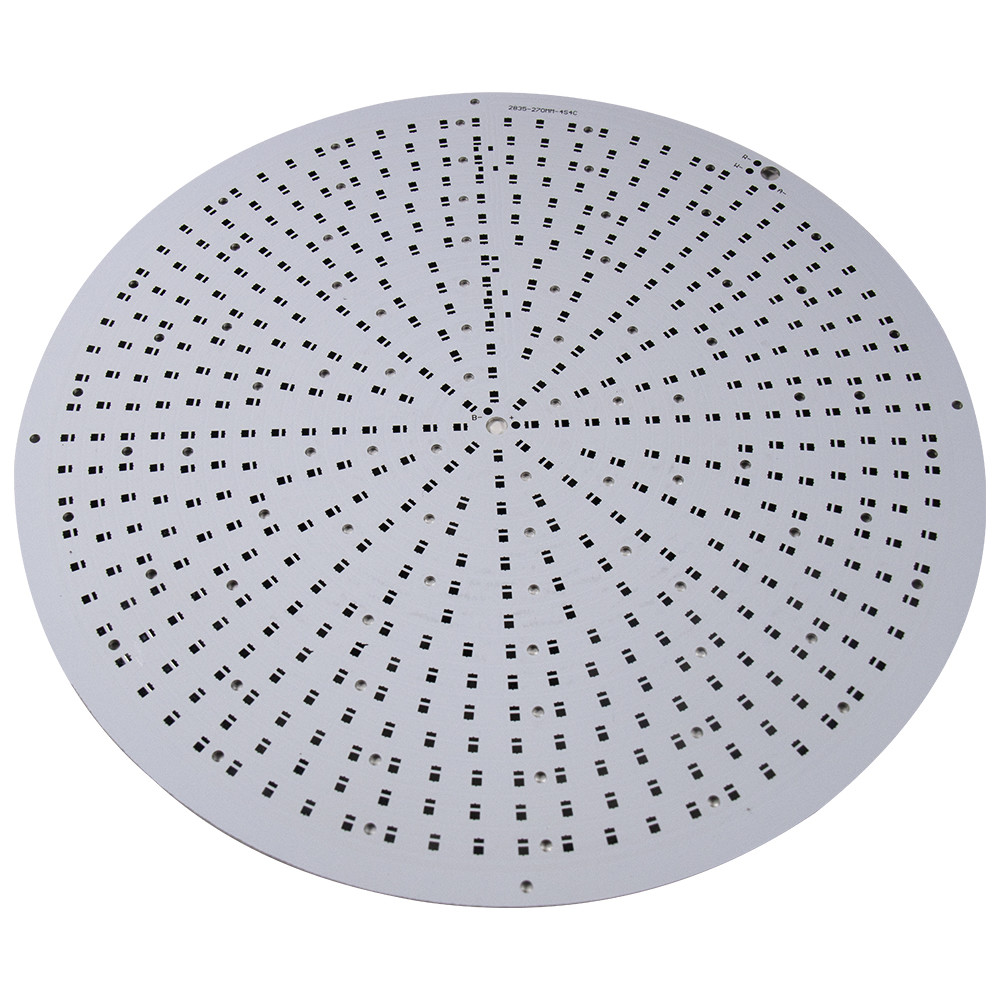

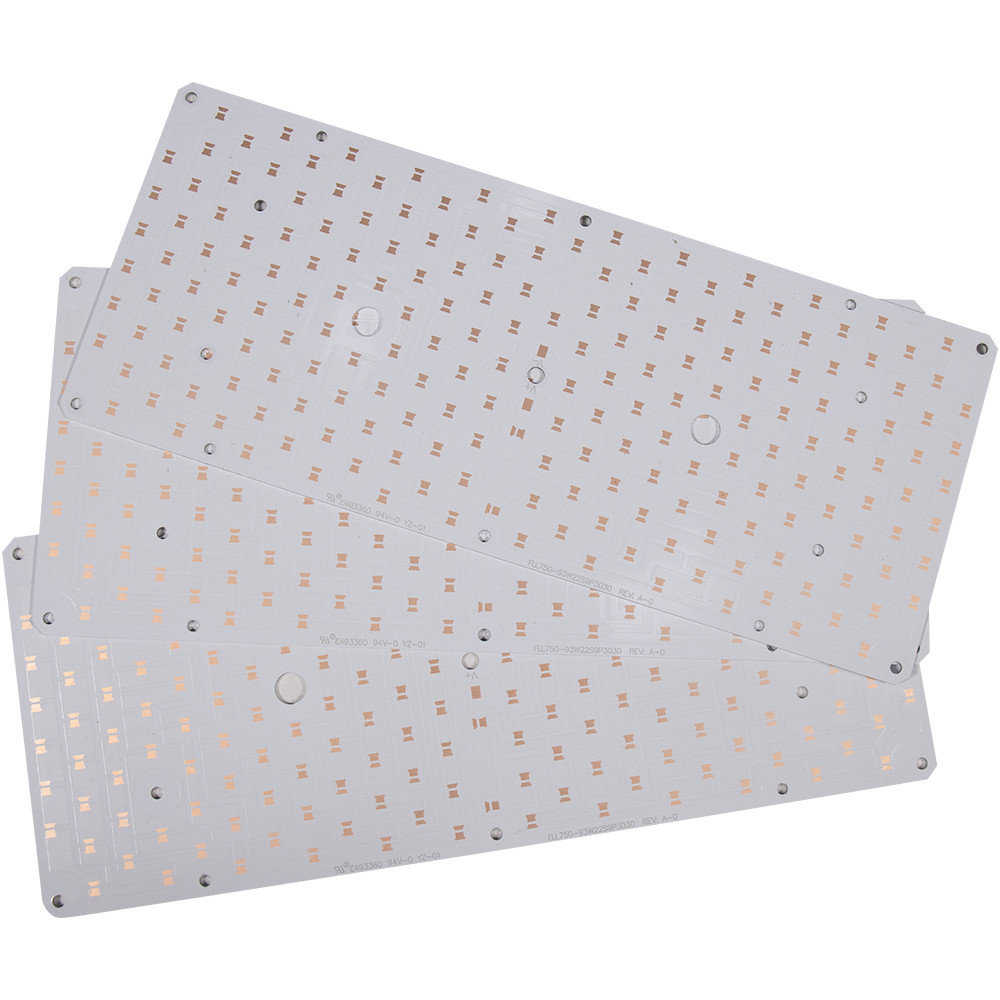

أحادي الجانب الألومنيوم 94vo ليد النحاس ثنائي الفينيل متعدد الكلور قاعدة للإضاءة



مخصص جانب واحد 94V0 النحاس قاعدة ثنائي الفينيل متعدد الكلور خالية من الرصاص HASL التشطيب مخصص جانب واحد 94V0 النحاس قاعدة PCB خالية من الرصاص HASL التشطيب



مواد الركائز الألومنيوم
سماكة مجلس 0.6 - 3.0 ملم
سمك رقائق النحاس 0.5 أوقية - 6 أوقية
المعالجة السطحية HAL / OSP / طلاء الذهب الغمر / طلاء الذهب / تصفيح Sn / الغمر Sn
توصيل حراري 1.0- 3.0 واط / عضو الكنيست
جهد الانهيار 2-4.5 كيلو فولت
الاحتراق 94 فولت 0
خدمات تصنيع المعدات الأصلية وأوديإم
معيار UL & ROHS



أداء الألومنيوم PCB:

1. تبديد الحرارة

بالمقارنة مع مركبات ثنائي الفينيل متعدد الكلور FR4 العادية ، تعمل مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم بشكل أفضل وأسرع في تبديد الحرارة.خذ FR4 PCB و PCB الألومنيوم بنفس السماكة 1.5 مم كمثال.تتمتع مركبات ثنائي الفينيل متعدد الكلور FR4 بمقاومة حرارية تتراوح من 20 ° C / W إلى 22 ° C / W بينما تتميز مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم بمقاومتها من 1 ° C / W إلى 2 ° C / W ، مما يثبت الميزة مرة أخرى.



2. التمدد الحراري

يعد التمدد والانكماش الحراري من الخصائص الشائعة للمواد ولكن لها معاملات مختلفة.نظرًا للتميز في تبديد الحرارة لمركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم ، سيتم تقليل المشكلات المتعلقة بالتمدد الحراري والانكماش على سطح اللوحة بشكل كبير لزيادة متانة وموثوقية المعدات والأجهزة الإلكترونية بالكامل.يمكن أن يكون هذا النوع من المزايا مناسبًا بشكل خاص لمشاكل التمدد والانكماش الحراري لتكنولوجيا تثبيت السطح (SMT).



3. استقرار الأبعاد

تتميز مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم بأبعاد ثابتة بشكل ملحوظ.ستتغير أبعادها من 2.5٪ إلى 3.0٪ فقط عند تسخينها من 30 إلى 140 ℃ أو حتى 150 ℃.



4. أداء آخر

أ.قابلية التطبيق لتشغيل جهاز SMT.

ب.التمدد الحراري الفعال لتصميم الدوائر.

ج.تساعد في تقليل درجة حرارة التشغيل ، وتحسين كثافة طاقة المنتج وموثوقيتها ، وإطالة العمر الافتراضي للمنتجات.

د.يساعد في تقليل حجم المنتج والأجهزة وتكاليف التجميع.

ه.استبدال سهل للركائز الخزفية الهشة بأداء عزل أفضل ومتانة ميكانيكية.

مخصص جانب واحد 94V0 النحاس قاعدة ثنائي الفينيل متعدد الكلور خالية من الرصاص HASL التشطيب 0مخصص جانب واحد 94V0 النحاس قاعدة ثنائي الفينيل متعدد الكلور خالية من الرصاص HASL التشطيب 1

لماذا أخترتنا؟

فريق تصنيع ثنائي الفينيل متعدد الكلور المحترف - يتمتع جميع المهندسين بخبرة سنوات في مجال تصنيع ثنائي الفينيل متعدد الكلور

معدات متطورة وأدوات فحص واختبار عالية الدقة

أفضل المواد الخام بما في ذلك CCL (التصفيح المغطى بالنحاس) والكيمياء وحبر قناع اللحام وحبر الأسطورة

المشغلون المهرة مع إتقان جيد لجميع نقاط التحكم الحرجة (نقاط التحكم الحرجة)

مجموعة كاملة من معدات تشطيب السطح يمكنها عمل ENIG ، الفضة الغاطسة ، قصدير الغمر ، OSP ، HASL (خالية من الرصاص) ، طلاء الذهب وطلاء الفضة دون مخاطر الاستعانة بمصادر خارجية.

قدرات عملية تصنيع لوحات الدوائر المطبوعة المتطورة

تصل نسبة العرض إلى الارتفاع القصوى إلى 10: 1

يمكن أن يصل وزن النحاس الأقصى على سطح ثنائي الفينيل متعدد الكلور إلى 6 أوقية

يمكن التحكم في سمك قناع اللحام حتى 50 ميكرومتر

الحد الأدنى لقيمة التحكم في المقاومة 50 أوم +/- 5٪

الحد الأدنى لقطر الحفر NC 0.2 مم وقطر الحفر بالليزر الأدنى 0.1 مم

تصنيع لوحات الدارات الكهربائية بدقة وفقًا لمعايير IPC وتأكد من أنها مؤهلة بنسبة 100٪

قم بتنفيذ عملية PDCA (دورة عمل Plan-Do-Check) بدقة ، وقم بتحسين أداء المنتج باستمرار

مؤسسة بارزة لتوفير الطاقة وحماية البيئة
