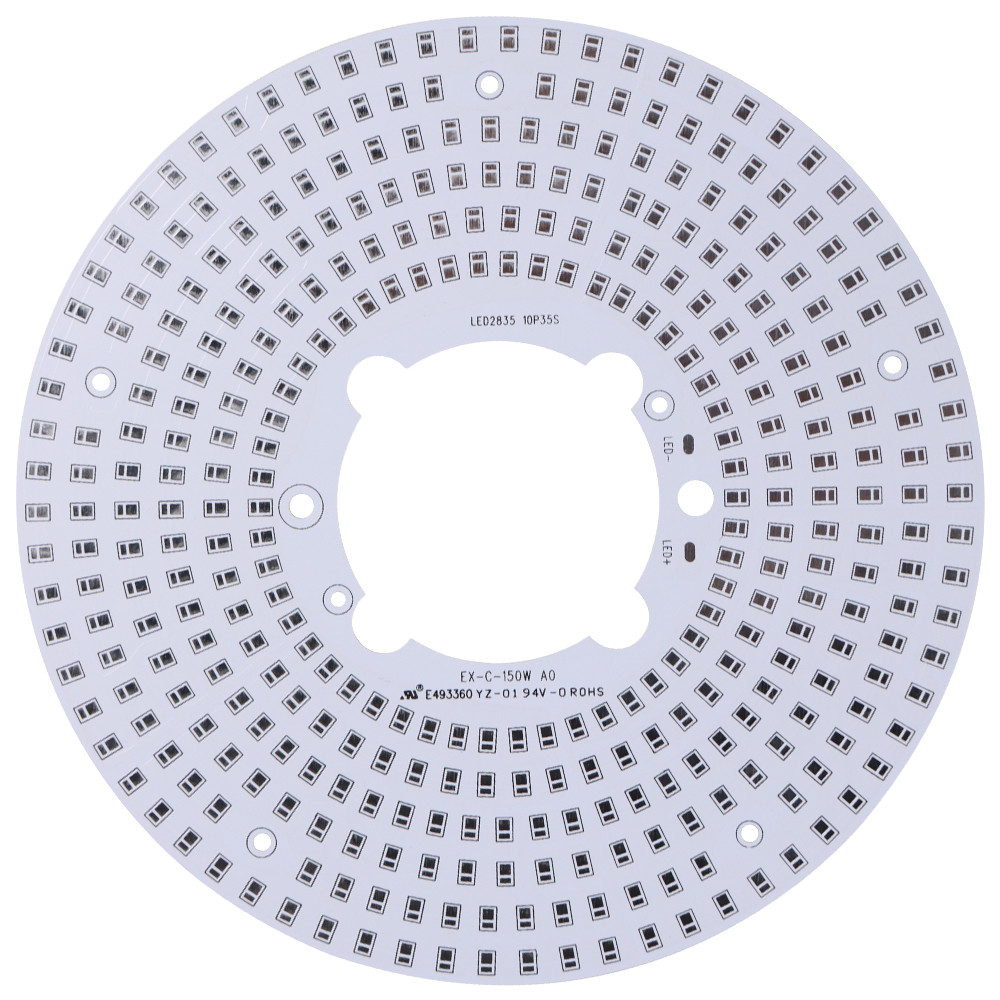

سمك الألومنيوم OEM 0.2 مم 4 مم 94v0 ثنائي الفينيل متعدد الكلور للضوء في حالات الطوارئ

OEM الألومنيوم PCB لوحات الدوائر التصنيع 94v0 لضوء الطوارئ

تم استخدام ثنائي الفينيل متعدد الكلور الألومنيوم على نطاق واسع في الدوائر المتكاملة الهجينة ، والسيارات ، والتشغيل الآلي للمكاتب ، والمعدات الكهربائية عالية الطاقة ، ومعدات إمداد الطاقة وغيرها من المجالات في السنوات الأخيرة مع تبديد ممتاز للحرارة ، وإمكانية التشغيل الآلي ، واستقرار الأبعاد ، والخصائص الكهربائية.ركيزة الألومنيوم هي أساسًا لمعرفة الموصلية الحرارية وقيمة الجهد وقيمة المقاومة الحرارية ، فهي مرتبطة بحياة وعمر ركيزة الألومنيوم.

1. تدفق عملية الألومنيوم ثنائي الفينيل متعدد الكلور:

الفتح ← حفر ← غشاء جاف ← فحص ← حفر ← تعريض ← قناع صولدر ← شاشة حريرية ← فحص ← رذاذ القصدير ← معالجة سطح الألمنيوم ← تثقيب ← فحص نهائي ← تغليف ← شحن

3. عملية الإنتاج المحددة ومعايير الإنتاج الخاصة:

3.1 الافتتاح
3.1.1 تقوية الفحص الوارد (يجب استخدام الصفيحة ذات الفيلم الواقي على سطح الألمنيوم).
3.1.2 لا حاجة إلى صفيحة خبز بعد الفتح.

3.1.3 التعامل بلطف ، والانتباه إلى حماية سطح قاعدة الألومنيوم (فيلم واقية).

3.2 الحفر

3.2.1 معلمات الحفر هي نفس معلمات FR-4.
3.2.2 تفاوت الفتحة ضيق للغاية.تحتاج القاعدة النحاسية لـ 4OZ إلى الاهتمام بالتحكم في توليد قمم الموجة.

3.2.3 حفر ثقوب بحيث يكون الجلد النحاسي متجهًا لأعلى.

3.3 فيلم جاف
3.3.1 الفحص الوارد: قبل طحن اللوح ، يجب فحص فيلم الحماية لسطح قاعدة الألومنيوم.في حالة تلفها ، يجب لصقها بالغراء الأزرق قبل المعالجة المسبقة.
3.3.2 الطحن: تتم معالجة السطح النحاسي فقط.
3.3.3 التصوير: يجب تصوير كل من السطح النحاسي وسطح قاعدة الألومنيوم.
تحكم في الوقت بين لوحة الطحن والفيلم ليكون أقل من دقيقة واحدة لضمان استقرار درجة حرارة الفيلم.
3.3.4 كلابر: انتبه إلى دقة المصفق.
3.3.5 التعرض: قاعدة التعرض: 7 إلى 9 شبكات بها غراء متبقي.
3.3.6 التطوير: الضغط: 20 ~ 35psi ، السرعة: 2.0 ~ 2.6m / min

يجب على كل عامل توخي الحذر لتجنب الخدوش على الطبقة الواقية وركيزة الألومنيوم.

3.4 التفتيش
3.4.1 يجب أن يتحقق سطح الدائرة من كل محتوى وفقًا لمتطلبات MI.

3.4.2 يجب أيضًا فحص سطح قاعدة الألومنيوم.يجب ألا يكون للفيلم الجاف الموجود على سطح قاعدة الألمنيوم سقوط وتلف.

3.5 النقش
3.5.1 نظرًا لأن القاعدة النحاسية تكون عمومًا 4 أوقية ، فستكون هناك بعض الصعوبات أثناء الحفر.يجب اعتماد اللوحة الأولى من قبل رئيس العمال قبل استخدامها كلوحة.يجب تقوية الفحوصات الموضعية على عرض الخط وفجوة الخط في اللوحة.يجب فحص عرض الخط كل لوحة 10PNL وتسجيله.
3.5.2 المعلمات الموصى بها: السرعة: 7 ~ 11dm / min الضغط: 2.5kg / cm2
الثقل النوعي: 25 بي درجة الحرارة: 55 درجة مئوية
(المعلمات أعلاه للإشارة فقط ، تخضع لنتائج الاختبار)

3.5.3 عند إزالة الفيلم ، انتبه إلى التحكم في الوقت بين 4 إلى 6 دقائق ، لأن الألمنيوم و NaOH سوف يتفاعلان ، ولكن يجب أيضًا التأكد من أن الفيلم نظيف ، ولا يُسمح للفيلم بالتسخين أثناء الفيلم.بعد رفع اللوح الذي لا يحتوي على طبقة واقية على سطح الألمنيوم من سائل تحرير الفيلم ، إذا لم تتمكن اللوحة من البقاء في الوقت المناسب ، يجب غسل سائل إطلاق الفيلم على اللوحة بالماء لمنع السائل القلوي من قضم سطح الألمنيوم .
