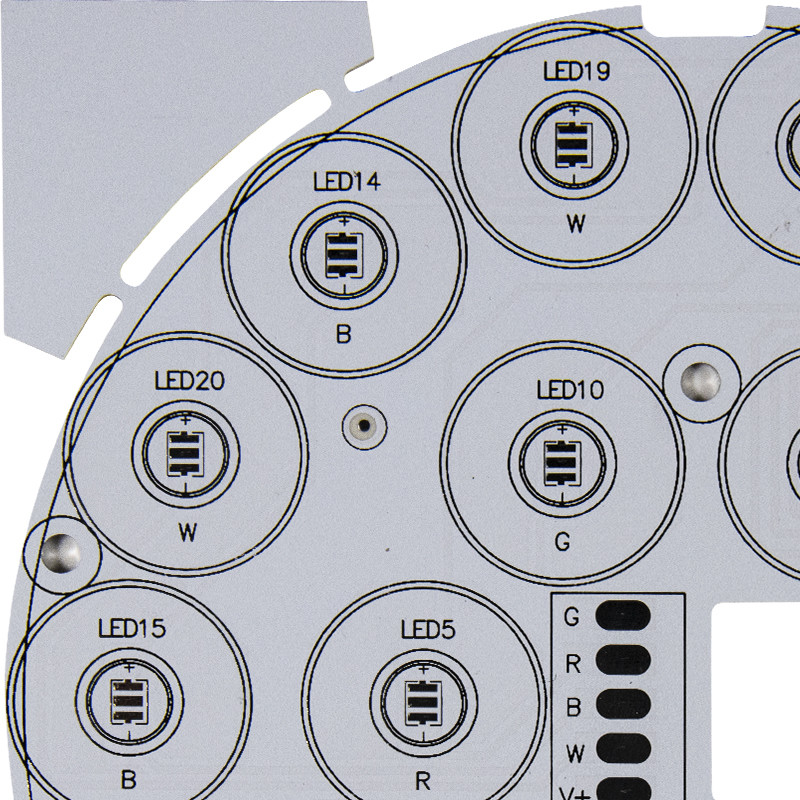

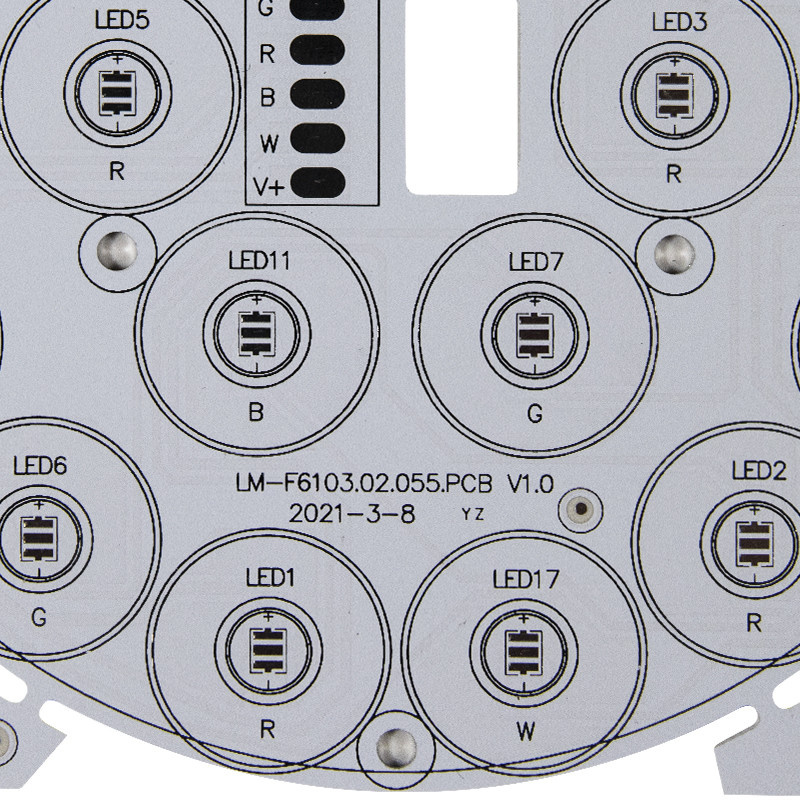

12 واط 18 واط 24 واط 100 واط LED ضوء ثنائي الفينيل متعدد الكلور قاعدة الألومنيوم طبقة عازلة
لوح ألومنيوم Pcb 5730 2835 لجميع مصابيح LED 12 واط 18 واط 24 واط 100 واط
هيكل الألومنيوم ثنائي الفينيل متعدد الكلور:
مركبات ثنائي الفينيل متعدد الكلور من الألومنيوم هي CCLs أساسها الألومنيوم (CCL هو نوع من المواد الأساسية لمركبات ثنائي الفينيل متعدد الكلور).في الواقع ، تشبه مركبات ثنائي الفينيل متعدد الكلور الألومنيوم إلى حد كبير مركبات ثنائي الفينيل متعدد الكلور FR4.يتكون الهيكل الأساسي لمركبات ثنائي الفينيل متعدد الكلور من أربع طبقات.يتكون من طبقة من رقائق النحاس وطبقة عازلة وطبقة أساسية من الألومنيوم وغشاء قاعدة من الألومنيوم.
طبقة رقائق النحاس: الطبقة النحاسية المستخدمة أكثر سمكًا نسبيًا من طبقة CCL العادية (1 أونصة - 10 أوقية).تعني الطبقة السميكة من النحاس قدرة تحمل أكبر للتيار.
الطبقة العازلة: الطبقة العازلة هي طبقة موصلة حراريًا ويبلغ سمكها حوالي 50 ميكرومتر إلى 200 ميكرومتر.كان لديه مقاومة حرارية منخفضة ومناسب لتطبيقه.
قاعدة الألمنيوم: الطبقة الثالثة هي قاعدة الألمنيوم التي تتكون من ركيزة الألومنيوم.لديها موصلية حرارية عالية.
طبقة غشاء قاعدة الألومنيوم: غشاء قاعدة الألومنيوم انتقائي.لها دور وقائي من خلال الحفاظ على سطح الألمنيوم في مأمن من الكشط والحفر غير المرغوب فيه.وهو من نوعين أي أقل من 120 درجة أو حوالي 250 درجة (مضاد للحرارة المرتفعة).
العنصر |
القدرة الحرفية |
طبقة |
1-8 طبقات |
المواد الأساسية لثنائي الفينيل متعدد الكلور |
FR4 ، CEM-1 ، 22F ، الألومنيوم ، مادة عالية Tg ، مواد عالية التردد خالية من الهالوجين ROGERS |
سماكة |
0.6-2.4 ملم |
سماكة النحاس |
0.5-2 أوقية |
المعالجة السطحية |
HASL (خالٍ من القصدير والرصاص) ، ENIG (غمر الذهب) ، الفضة الغاطسة ، طلاء الذهب (الذهب الفلاش) ، OSP ، إلخ. |
قناع اللحيم |
أخضر ، أبيض ، أحمر ، أصفر ، أسود ، أزرق ، شفاف إلخ |
عرض الخط الأدنى |
0.15 ملم |
الحد الأدنى لمساحة الخط |
0.15 ملم |
حجم الحفرة الأدنى |
0.25 ملم |
الاختبار الإلكتروني |
اختبار إلكتروني بنسبة 100٪ (اختبار الجهد العالي) ؛ اختبار المسبار الطائر |
شهادة |
SGS.UL.بنفايات ، CQC.ISO9001: 2015 |
موك |
5 قطع |
تنطبق على |
ضوء LED ، مكيف هواء ، معدات كهربائية ، غسيل آلي |
الصين الشركة المصنعة للوحة الدوائر المطبوعة الألومنيوم - شنتشن Yizhuo المحدودة متخصصة الألومنيوم ثنائي الفينيل متعدد الكلور ، المعادن الأساسية ثنائي الفينيل متعدد الكلور ، LED ثنائي الفينيل متعدد الكلور ، إلخ ، تقع في شنتشن Ctiy ، الصين.
التعليمات:
س: ما هو العرض الخاص بك من المورد الآخر؟
ج: لدينا حوالي 12 عامًا من الخبرة في إنتاج ثنائي الفينيل متعدد الكلور ، مع فريق مهندس محترف وخط إنتاج سيارات متقدم.
س: ماذا عن قدرة العرض الخاصة بك؟
ج: تبلغ قدرتنا على التوريد حوالي 2000 متر مربع كل يوم.حيث تستضيف مساحة المصنع البالغة 25000 متر مربع عمليات البحث والتطوير والتسويق واللوجستيات والمشتريات.
س: كيف يمكنني الحصول على عينة للتحقق من الجودة الخاصة بك؟
ج: بعد تأكيد السعر ، يمكنك تقديم طلبات لعينات للاختبار والتقييم.
