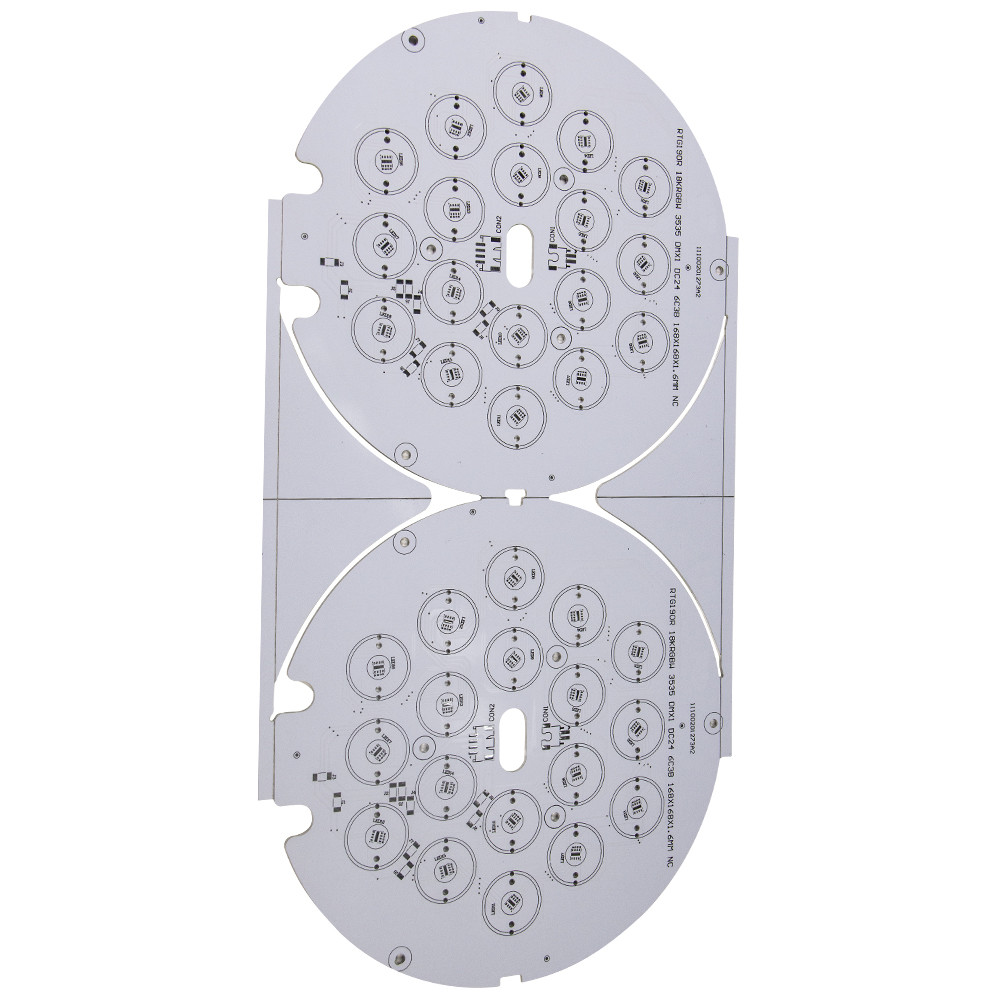

سمك 1.6 مم 2.0 مم مخصص لوحة الدوائر LED الألومنيوم قاعدة
الصمام ثنائي الفينيل متعدد الكلور الألومنيوم الصمام لمبة مجلس ثنائي الفينيل متعدد الكلور تخصيص تصنيع ثنائي الفينيل متعدد الكلور الصمام
تفاصيل مكدس الألومنيوم PCB:
1. الألومنيوم آثار طبقة النحاس ثنائي الفينيل متعدد الكلور
تم حفر طبقة الدائرة النحاسية (آثار) لتشكيل الدائرة المطبوعة ، مقارنةً بمادة FR4 ،
يمكن أن يتحمل الألومنيوم PCB تيارًا كهربائيًا أعلى عند نفس طبقة الدائرة السميكة ونفس عرض التتبع.
2. طبقة عازلة الألومنيوم ثنائي الفينيل متعدد الكلور
الطبقة العازلة هي التقنية الأساسية لـ الألومنيوم ثنائي الفينيل متعدد الكلور ، والتي تعمل بشكل أساسي كوظيفة الالتصاق والعزل والتوصيل الحراري.
كلما كانت الموصلية الحرارية للعزل أفضل ، كلما زادت سرعة انتشار المكونات للحرارة أثناء عملها ، وهو ما يمكن أن يحقق الغرض مثل تحسين تحميل الطاقة للوحدات ، وتقليل الحجم ، وإطالة العمر الافتراضي وزيادة الطاقة الناتجة.
3. الألومنيوم طبقة الركيزة المعدنية PCB
عادة ، بالنظر إلى التكلفة والخصائص التقنية ، يعتبر الألومنيوم هو الخيار المثالي.ألواح الألمنيوم المتوفرة 6061،5052،1060 إلخ.
إذا كان هناك أداء أعلى لنقل الحرارة ، وخواص ميكانيكية ، وخواص كهربائية ومتطلبات أداء خاصة أخرى ، فيمكن أيضًا استخدام النحاس ، وصفيحة الفولاذ المقاوم للصدأ ، ولوح الحديد ، ولوح الصلب السيليكوني ، وما إلى ذلك.
العنصر |
القدرة الحرفية |
طبقة |
1-8 طبقات |
المواد الأساسية لثنائي الفينيل متعدد الكلور |
FR4 ، CEM-1 ، 22F ، الألومنيوم ، مادة عالية Tg ، مواد عالية التردد خالية من الهالوجين ROGERS |
سماكة |
0.6-2.4 ملم |
سماكة النحاس |
0.5-2 أوقية |
المعالجة السطحية |
HASL (خالٍ من القصدير والرصاص) ، ENIG (غمر الذهب) ، الفضة الغاطسة ، طلاء الذهب (الذهب الفلاش) ، OSP ، إلخ. |
قناع اللحيم |
أخضر ، أبيض ، أحمر ، أصفر ، أسود ، أزرق ، شفاف إلخ |
عرض الخط الأدنى |
0.15 ملم |
الحد الأدنى لمساحة الخط |
0.15 ملم |
حجم الحفرة الأدنى |
0.25 ملم |
الاختبار الإلكتروني |
اختبار إلكتروني بنسبة 100٪ (اختبار الجهد العالي) ؛ اختبار المسبار الطائر |
شهادة |
SGS.UL.بنفايات ، CQC.ISO9001: 2015 |
موك |
5 قطع |
تنطبق على |
ضوء LED ، مكيف هواء ، معدات كهربائية ، غسيل آلي |
تطبيقات الألومنيوم ثنائي الفينيل متعدد الكلور:
تطبيقات الإضاءة العامة (مصباح الشارع ، مصباح يدوي ، كشاف ضوئي ، إلخ.)
تطبيقات وحدة الإضاءة الخلفية
تطبيقات نظام LED للسيارات
محولات الطاقة: الاتصالات ، منظم الجهد العالي ، مزودات الطاقة
تطبيقات التحكم في المحركات الهجينة / الكهربائية
سيارة
التعليمات:
س: هل لديك أي موك المحدودة؟
a: نحن havent أي محدودة حول موك. عينة والإنتاج الضخم يمكن للجميع دعم.
س: ماذا عن قدرة العرض الخاصة بك؟
ج: تبلغ قدرتنا على التوريد حوالي 2000 متر مربع كل يوم.حيث تستضيف مساحة المصنع البالغة 25000 متر مربع عمليات البحث والتطوير والتسويق واللوجستيات والمشتريات.
س: كيف يمكنني الحصول على عينة للتحقق من الجودة الخاصة بك؟
ج: بعد تأكيد السعر ، يمكنك تقديم طلبات لعينات للاختبار والتقييم.
