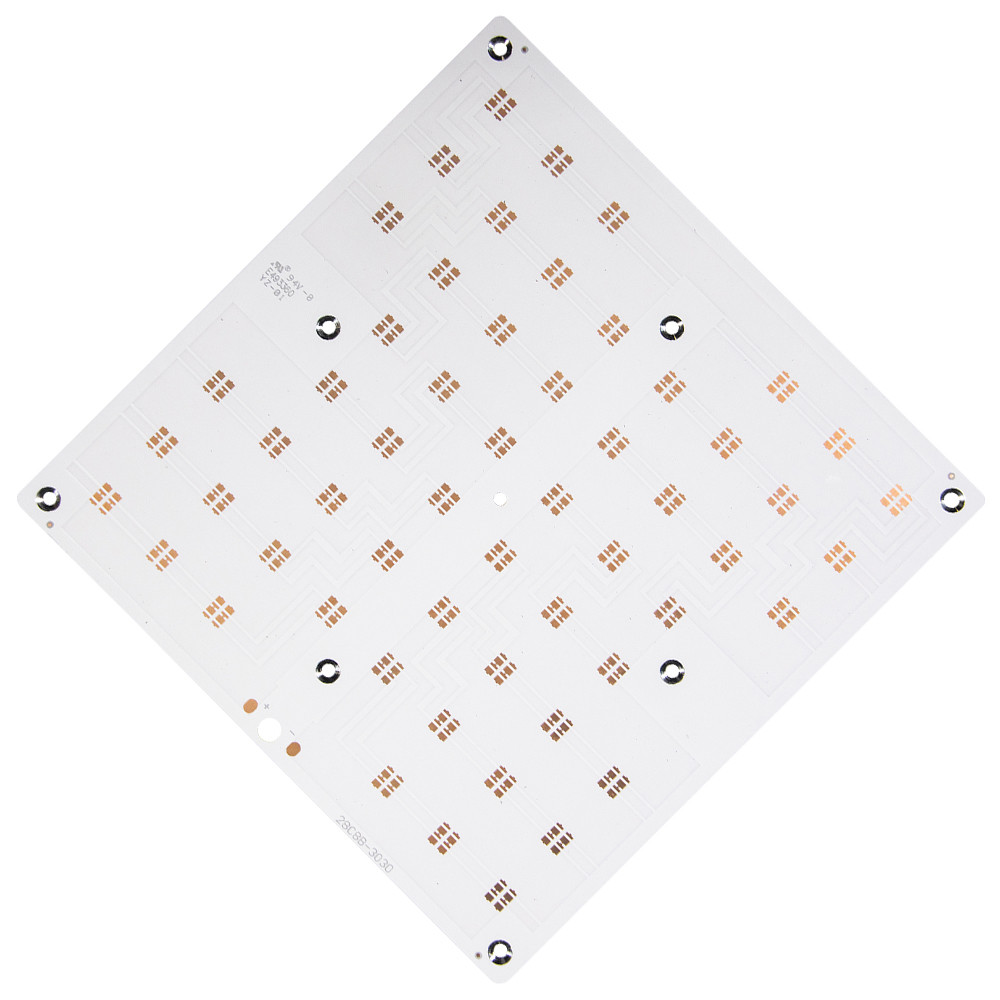

جانب واحد 94v0 30W LED لوحة الدوائر المطبوعة لوحة الألومنيوم
30W LED لوحة الألومنيوم جانب واحد 94v0 لوحة دارات مطبوعة لمصابيح LED الخفيفة
يتم تصفيح طبقة رقيقة من عازل موصل حراريًا ولكن عازل كهربائيًا بين قاعدة معدنية ورقائق نحاسية.يتم حفر الرقائق النحاسية في نمط الدائرة المطلوب وتقوم القاعدة المعدنية بسحب الحرارة بعيدًا عن هذه الدائرة من خلال العازل الرقيق.
الألومنيوم ثنائي الفينيل متعدد الكلور عبارة عن صفائح نحاسية ذات قاعدة معدنية فريدة من نوعها ؛لديها الموصلية الحرارية الجيدة ، والعزل الكهربائي وأداء الآلات.سوق الألومنيوم ثنائي الفينيل متعدد الكلور في الغالب ركيزة الألومنيوم Fuchs Wright.مشترك في منتجات إضاءة LED.
الألومنيوم PCB هو واحد من ثنائي الفينيل متعدد الكلور ذو قاعدة معدنية ، بما في ذلك رقائق النحاس وطبقة العزل الحراري والركيزة المعدنية ، وينقسم هيكلها إلى ثلاث طبقات:
| العنصر | الإمكانية |
|---|---|
| طبقات | 1-30 |
| نحاس أكثر سمكا | 1-6 أوقية |
| نوع المنتجات |
لوحة HF (التردد العالي) و (التردد اللاسلكي) ، لوحة التحكم في المعاوقة ، لوحة HDI ، |
| قناع اللحيم | Nanya & Taiyo ؛ LPI & Matt الأحمر والأخضر والأصفر والأبيض والأزرق والأسود. |
| المواد الأساسية | FR4 (Shengyi China و ITEQ و KB A + و HZ) و HI-TG و FR06 و Rogers و Taconic و Argon وما إلى ذلك |
| السطح النهائي | HASL التقليدي ، HASL الخالي من الرصاص ، Falsh Gold ، ENIG (الغمر الذهبي) OSP (Entek) ، قصدير الغمر ، الغمر ، الفضة ، الذهب الصلب |
| المعالجة السطحية الانتقائية |
ENIG (غمر ذهبي) + OSP ، ENIG (غمر ذهبي) + إصبع ذهبي ، فلاش ذهبي + إصبع ذهبي ، |
| المواصفات الفنية | الحد الأدنى لعرض / فجوة الخط: 3.5 / 4 ميل (مثقاب ليزر) الحد الأدنى لحجم الفتحة: 0.15 مم (مثقاب ميكانيكي) / 4 مل (مثقاب ليزر) الحد الأدنى للحلقة الحلقيّة: 4 مل أقصى سمك النحاس: 6 أوقية أقصى حجم للإنتاج: 900 × 1200 مم سماكة اللوح: D / S: 0.2-7.0mm ، متعدد الطبقات: 0.40-7.0mm ، جسر قناع اللحام الأدنى: 0.08 مم نسبة العرض إلى الارتفاع: 15: 1 إمكانية توصيل فيزا: 0.2-0.8 ملم |
| تسامح | تسامح الثقوب المطلية: 0.08 مم (دقيقة ± 0.05) تفاوت الثقب غير المطلي: 0.05 دقيقة (دقيقة + 0 / -0.05 مم أو + 0.05 / -0 مم) التسامح المخطط التفصيلي: 0.15 دقيقة (دقيقة ± 0.10 مم) اختبار وظيفي : مقاومة العزل: 50 أوم (خفة) تقشر القوة: 1.4N / مم اختبار الإجهاد الحراري: 2650 درجة مئوية ، 20 ثانية صلابة قناع اللحام: 6H جهد الاختبار الإلكتروني: 500 فولت + 15 / -0 فولت 30 ثانية الالتواء والتواء: 0.7٪ (لوحة اختبار أشباه الموصلات≤0.3٪) |
ج: نعم ، نحن نرحب بعينة من أجل اختبار وفحص الجودة.العينات المختلطة مقبولة.
ج: عينة يحتاج 5-7 أيام ، ووقت الإنتاج الضخم يحتاج 1-2 أسابيع لكمية الطلب أكثر من
ج: موك منخفضة ، 1 قطعة لفحص العينة متاح
ج: عادة ما نشحن بواسطة DHL أو UPS أو FedEx أو TNT.عادة ما يستغرق الوصول من 3-5 أيام.الشحن الجوي والبحري اختياري أيضًا.
