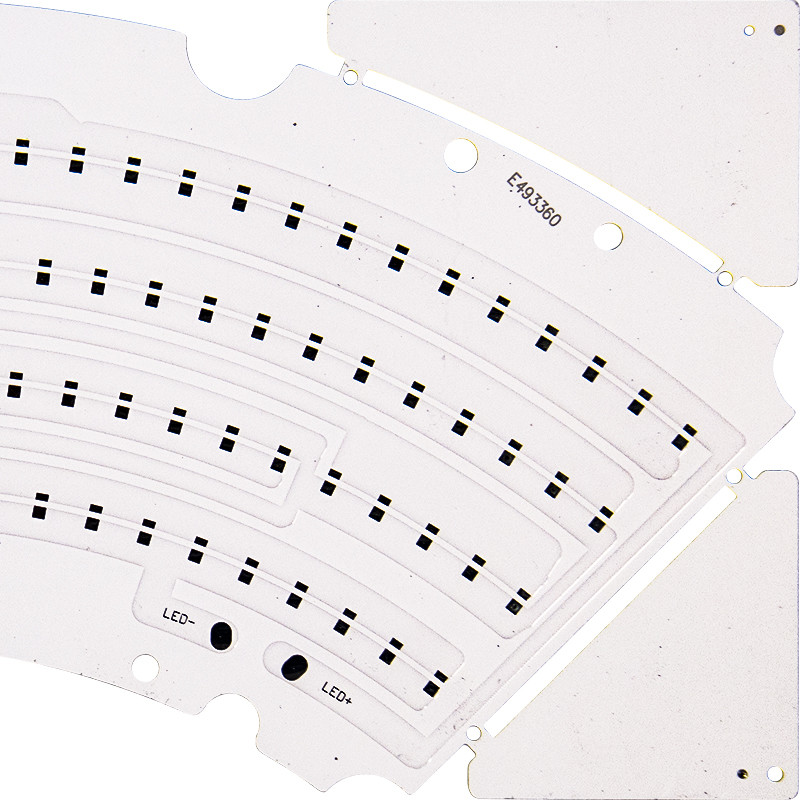

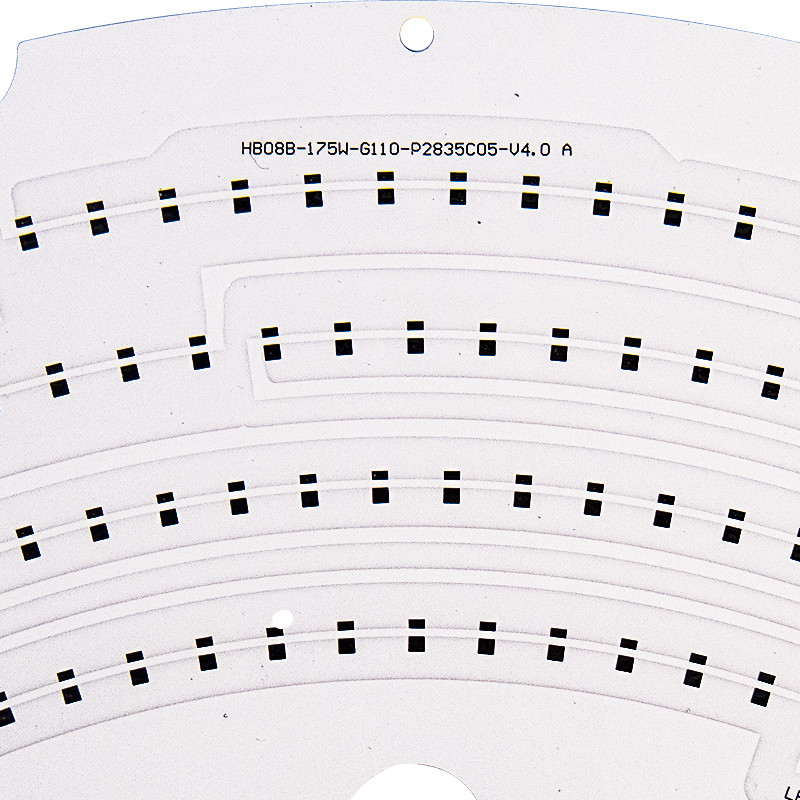

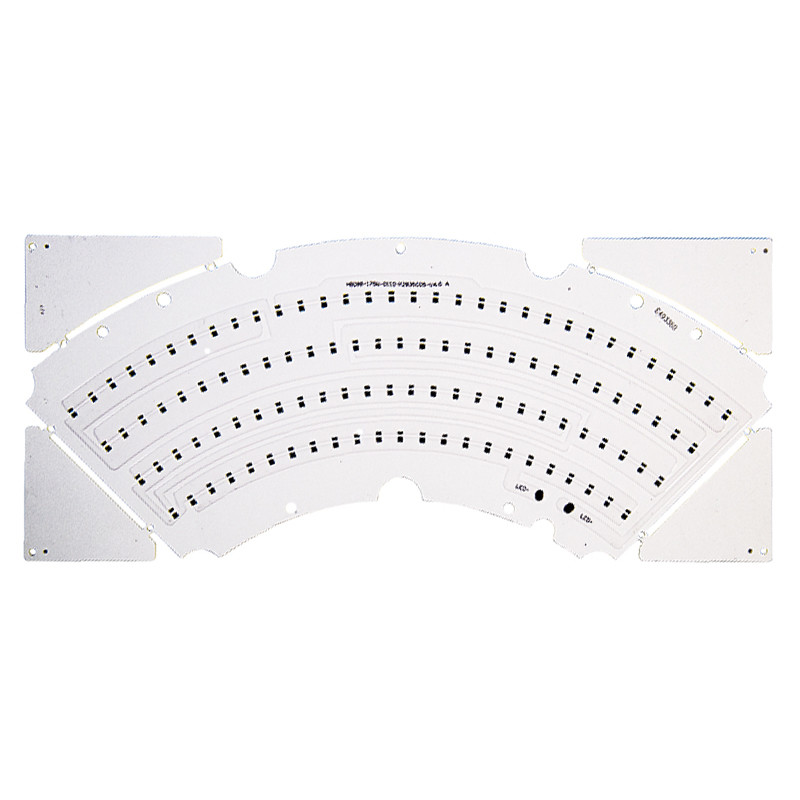

265V LED لوحة الدوائر المطبوعة
أدى الألومنيوم pcb MCPCB المكونات الإلكترونية 94v0 المجلس للضوء لوحة
الألومنيوم PCBs عبارة عن لوحات دوائر مطبوعة تحتوي على طبقة رقيقة من مادة عازلة موصلة للكهرباء.تُعرف أيضًا باسم الألومنيوم المكسو ، قاعدة الألومنيوم ، MCPCB (لوحة دوائر مطبوعة مغلفة بالمعدن) ، IMS (ركيزة معدنية معزولة) ، ثنائي الفينيل متعدد الكلور موصل حراريًا إلخ. تم تطوير مركبات ثنائي الفينيل متعدد الكلور الألومنيوم في السبعينيات ، وبعد فترة وجيزة زادت التطبيقات بشكل كبير.كان التطبيق الأول هو استخدامها في تضخيم الدوائر المتكاملة الهجينة.الآن يتم استخدامها على نطاق واسع ، لذلك من الضروري أن يكون لدينا فكرة عن مركبات ثنائي الفينيل متعدد الكلور الألومنيوم وأهميتها.
هيكل الألومنيوم ثنائي الفينيل متعدد الكلور:
مركبات ثنائي الفينيل متعدد الكلور من الألومنيوم هي CCLs أساسها الألومنيوم (CCL هو نوع من المواد الأساسية لمركبات ثنائي الفينيل متعدد الكلور).الألومنيوم PCBs تشبه في الواقع إلى حد كبير مركبات ثنائي الفينيل متعدد الكلور FR4.يتكون الهيكل الأساسي لمركبات ثنائي الفينيل متعدد الكلور من أربع طبقات.يتكون من طبقة من رقائق النحاس وطبقة عازلة وطبقة أساسية من الألومنيوم وغشاء قاعدة من الألومنيوم.
طبقة رقائق النحاس: الطبقة النحاسية المستخدمة أكثر سمكًا نسبيًا من طبقة CCL العادية (1 أونصة - 10 أوقية).تعني الطبقة السميكة من النحاس قدرة تحمل أكبر للتيار.
الطبقة العازلة: الطبقة العازلة هي طبقة موصلة حراريًا ويبلغ سمكها حوالي 50 ميكرومتر إلى 200 ميكرومتر.كان لديه مقاومة حرارية منخفضة ومناسب لتطبيقه.
قاعدة الألمنيوم: الطبقة الثالثة هي قاعدة الألمنيوم التي تتكون من ركيزة الألومنيوم.لديها موصلية حرارية عالية.
طبقة غشاء قاعدة الألومنيوم: غشاء قاعدة الألومنيوم انتقائي.لها دور وقائي من خلال الحفاظ على سطح الألمنيوم في مأمن من الكشط والحفر غير المرغوب فيه.وهي من نوعين أي أقل من 120 درجة أو حوالي 250 درجة (مضاد للحرارة المرتفعة)
ضوء LED ثنائي الفينيل متعدد الكلور |
||||
طبقة
|
جانب واحد ، ضعف الجانب
|
|||
سماكة مجلس
|
0.8 ، 1.0 ، 1.2 ، 1.5 ، 1.6 ، 2.0
|
|||
سمك رقائق النحاس
|
18um ، 25um ، 35um ، 70um (يمكن تخصيصها ، السعر مختلف)
|
|||
المعالجة السطحية
|
OSP
|
|||
بالشاشة الحريرية
|
أبيض ، أصفر ، أسود
|
|||
حجم ثنائي الفينيل متعدد الكلور
|
يمكن تخصيص
|
|||
المواد الأساسية
|
الألومنيوم
|
|||
صفقة
|
حزمة فراغ
|
التعليمات:
س 1.كيف يمكنني الحصول على عينة للتحقق من الجودة؟
ج: بعد تأكيد السعر ، يمكنك تقديم طلبات لعينات للاختبار والتقييم.
Q2: هل تتوفر خدمة ما بعد البيع لعملائك؟
ج: نعم ، بالنسبة لأية مشاكل تتعلق بالجودة ، سوف تتحمل Fulltronics مسئوليتنا لحلها لك في أي وقت.
س 3: ماذا عن تاريخ النقل والتسليم؟
ج: في العادة ، نستخدم الشحن الدولي السريع (مثل Fedex و DHL و TNT) لتقديم عينات وأوامر صغيرة الحجم.للطلب الجماعي الكبير ، يمكننا ترتيب الشحن عن طريق البحر.
