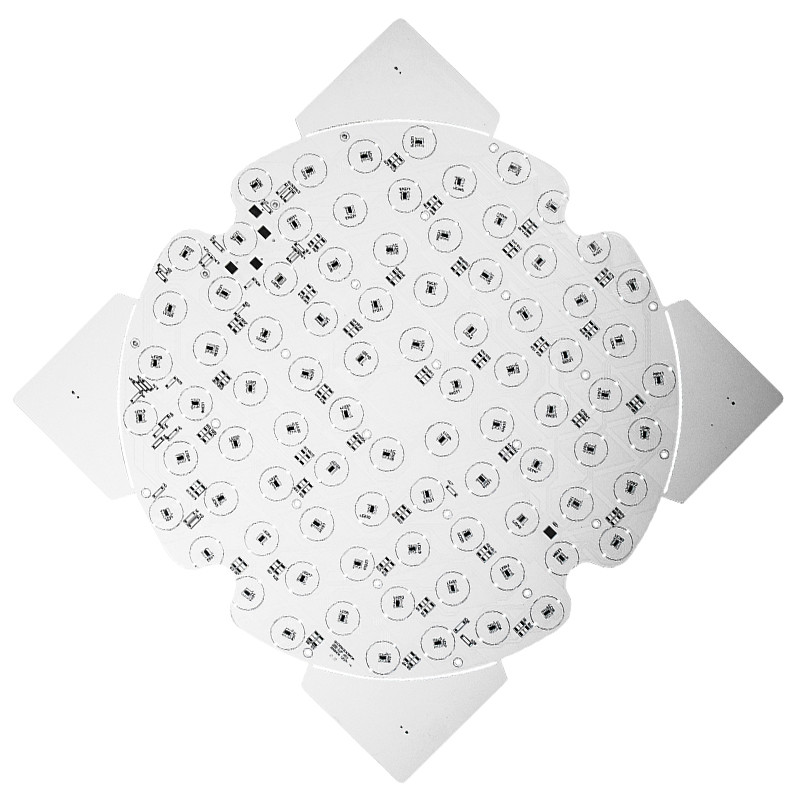

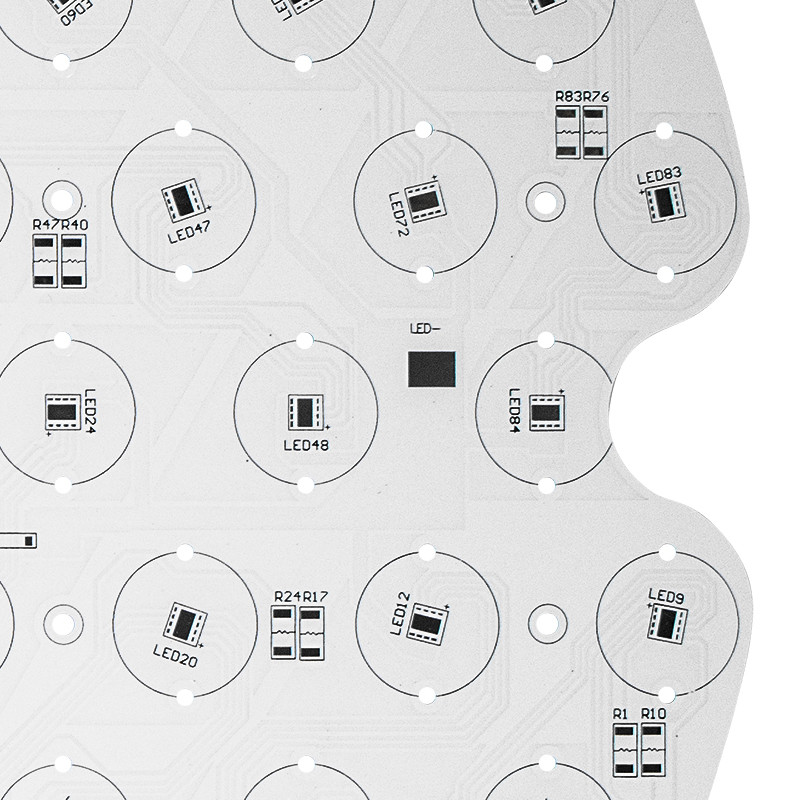

ألومنيوم شكل دائري HASL مزدوج الوجهين LED PCB White Solder Mask
قناع لحام أبيض ومصنع لوح ثنائي الفينيل متعدد الكلور من الألومنيوم على شكل دائري
|
رقم. |
العنصر |
الإنتاج بكثافة الإنتاج بكميات ضخمة |
النموذج المبدئي |
|
1 |
طبقات |
1-8 طبقات |
1-36 طبقات |
|
2 |
الأعلى.مقاس اللوحه |
600 * 770 ملم (23.62 * 30.31 أوم) |
600 * 770 ملم (23.62 ″ * 30.31 ″) 500 * 1200 ملم (19.69 ″ * 47.24 ″) |
|
3 |
أقصى سمك للوح |
8.5 ملم |
8.5 ملم |
|
4 |
دقيقة.سماكة مجلس |
2 لتر: 0.3 مم ، |
2 لتر: 0.2 مم ، |
|
5 |
الحد الأدنى لتخليص الطبقة الداخلية |
0.1 مم (4 مل) |
0.1 مم (4 مل) |
|
6 |
عرض الخط الأدنى |
0.075 مم (3/3 مل) |
0.075 مم (3/3 مل) |
|
7 |
مسافة الخط الأدنى |
0.075 مم (3/3 مل) |
0.075 مم (3/3 مل) |
|
8 |
الحد الأدنى لحجم الفتحة |
0.15 مم (6 مل) |
0.15 مم (6 مل) |
|
9 |
الحد الأدنى لسمك الثقب المطلي |
20um (0.8 مل) |
20um (0.8 مل) |
|
10 |
الحد الأدنى لحجم الفتحة العمياء / المدفونة |
0.1 مم (4 مل) |
0.1 مم (1-8 طبقات) (4 مل) |
|
11 |
PTH ديا.تسامح |
± 0.076 مم (± 3 مل) |
± 0.076 مم (± 3 مل) |
|
12 |
غير PTH ديا.تسامح |
± 0.05 مم (± 2 مل) |
± 0.05 مم (± 2 مل) |
|
13 |
انحراف موقف الثقب |
± 0.05 مم (± 2 مل) |
± 0.05 مم (± 2 مل) |
|
14 |
ثقيلة كوب |
4 أوقية / 140 ميكرومتر |
6 أوقية / 175 ميكرون |
|
15 |
دقيقة S / M الملعب |
0.1 مم (4 مل) |
0.1 مم (4 مل) |
صعوبات تصنيع مركبات ثنائي الفينيل متعدد الكلور الألومنيوم:
إن عملية تصنيع مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم تقريبًا هي نفسها بشكل أساسي.سنناقش هنا عمليات التصنيع الرئيسية والمشكلات وحلولها.
رقائق النحاس المستخدمة في مركبات ثنائي الفينيل متعدد الكلور من الألومنيوم أكثر سمكًا إلى حد ما.إذا كانت رقائق النحاس تزيد عن 3 أوقية ، فإن النقش يتطلب تسوية العرض.إذا لم يكن ذلك وفقًا لطلب التصميم ، فسيكون عرض التتبع خارج نطاق التسامح بعد النقش.لهذا السبب يجب تصميم تعويض عرض التتبع بدقة.يجب التحكم في عوامل النقش أثناء عملية التصنيع.
2: طباعة قناع اللحيم
بسبب رقائق النحاس السميكة ، هناك صعوبة في طباعة قناع اللحام لثنائي الفينيل متعدد الكلور من الألومنيوم.هذا بسبب؛إذا كان نحاس الأثر سميكًا جدًا ، فسيكون للصورة المحفورة فرق كبير بين لوحة القاعدة وسطح التتبع وستكون طباعة قناع اللحام صعبة للغاية.لذلك ، يفضل استخدام طباعة قناع اللحام مرتين.يجب أن يكون زيت قناع اللحام المستخدم بجودة جيدة وفي بعض الحالات يتم تعبئة الراتنج أولاً ثم قناع اللحام
تتضمن عملية التصنيع الميكانيكي القولبة ، والحفر الميكانيكي ، والتسجيل الخامس ، وما إلى ذلك ، والتي تُترك في الداخل عبر.هذا يميل إلى تقليل القوة الكهربائية.لذلك ، يجب استخدام قاطع الطحن المحترف وقاطع الطحن الكهربائي لتصنيع المنتجات بكميات قليلة.يجب ضبط معلمات الحفر لمنع تكوّن الأزيز.هذا سوف يساعد التصنيع الميكانيكي الخاص بك.
التعليمات:
س 1.ماذا عن تكلفة الشحن؟
ج: يتم تحديد تكلفة الشحن حسب الوجهة والوزن وحجم التعبئة للبضائع.يرجى إعلامنا إذا كنت تريد منا أن نقدم لك تكلفة الشحن.
Q2: هل جميع منتجاتك معتمدة من UL و ROHS وما إلى ذلك؟
ج: نعم ، نحن معتمدون لـ ISO9001: 2015 ، ISO14001: 2015 ، IFA ، UL ، SGS ، ROHS.
Q3: ماذا عن قدرة العرض الخاصة بك؟
ج: تبلغ قدرتنا على التوريد حوالي 2000 متر مربع كل يوم.حيث تستضيف مساحة المصنع البالغة 25000 متر مربع عمليات البحث والتطوير والتسويق واللوجستيات والمشتريات.
