94v0 مزدوج الوجهين PCB HASL OSP ENIG Gold Finger Surface Finishing
2 قطع
MOQ
كبير. img.alt
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Yizhuo
إصدار الشهادات: CE,ROHS,UL
رقم الموديل: جولة الألومنيوم PCB 02
تسليط الضوء:

94v0 مزدوج الوجهين PCB

,

ENIG مزدوج الوجهين PCB

,

94v0 مزدوج الوجهين PCB

شروط الدفع والشحن
تفاصيل التغليف: التعبئة الفراغ الداخلية ، التعبئة والتغليف علبة كرتون القياسية الخارجية.
وقت التسليم: 10-12 يوم عمل
شروط الدفع: T / T ، ويسترن يونيون
مواصفات
اساسي: IPC-Class2 / الفئة 3
سماكة النحاس: 1 أوقية
عرض الخط الأدنى: 0.25 ملم
سماكة مجلس: 1.0 / 1.2 / 1.6 ملم
تشطيبات السطح: HASL، OSP، ENIG، إصبع ذهبي
إصدار الشهادات: UL,RoHS, CE
منتوج وصف

94v0 مزدوج الوجهين PCB HASL OSP ENIG Gold Finger Surface Finishing



قاد أنبوب مزدوج من جانب الألومنيوم Pcb مع تخصيص 94v0 المواد



رقم.

العنصر

الإنتاج بكثافة الإنتاج بكميات ضخمة

النموذج المبدئي

1

طبقات

1-8 طبقات

1-36 طبقات

2

الأعلى.مقاس اللوحه

600 * 770 ملم (23.62 * 30.31 أوم)

600 * 770 ملم (23.62 ″ * 30.31 ″) 500 * 1200 ملم (19.69 ″ * 47.24 ″)

3

أقصى سمك للوح

8.5 ملم

8.5 ملم

4

دقيقة.سماكة مجلس

2 لتر: 0.3 مم ،
4 لتر: 0.4 مم ،
6 لتر: 0.8 مم

2 لتر: 0.2 مم ،
4 لتر: 0.4 مم.
6 لتر: 0.6 مم

5

الحد الأدنى لتخليص الطبقة الداخلية

0.1 مم (4 مل)

0.1 مم (4 مل)

6

عرض الخط الأدنى

0.075 مم (3/3 مل)

0.075 مم (3/3 مل)

7

مسافة الخط الأدنى

0.075 مم (3/3 مل)

0.075 مم (3/3 مل)

8

الحد الأدنى لحجم الفتحة

0.15 مم (6 مل)

0.15 مم (6 مل)

9

الحد الأدنى لسمك الثقب المطلي

20um (0.8 مل)

20um (0.8 مل)

10

الحد الأدنى لحجم الفتحة العمياء / المدفونة

0.1 مم (4 مل)

0.1 مم (1-8 طبقات) (4 مل)

11

PTH ديا.تسامح

± 0.076 مم (± 3 مل)

± 0.076 مم (± 3 مل)

12

غير PTH ديا.تسامح

± 0.05 مم (± 2 مل)

± 0.05 مم (± 2 مل)

13

انحراف موقف الثقب

± 0.05 مم (± 2 مل)

± 0.05 مم (± 2 مل)

14

ثقيلة كوب

4 أوقية / 140 ميكرومتر

6 أوقية / 175 ميكرون

15

دقيقة S / M الملعب

0.1 مم (4 مل)

0.1 مم (4 مل)

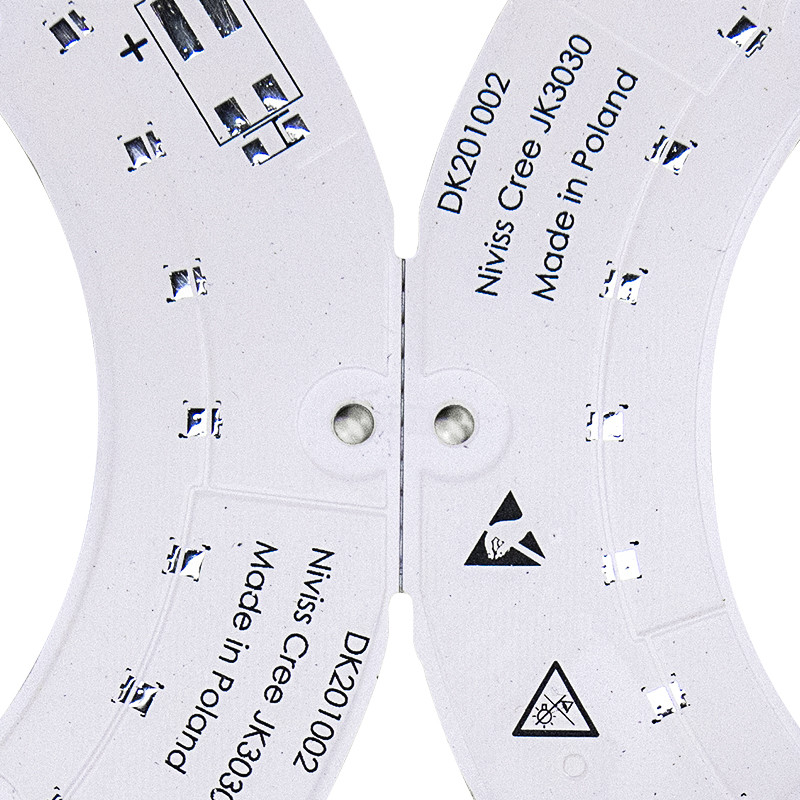

94v0 مزدوج الوجهين PCB HASL OSP ENIG Gold Finger Surface Finishing 0

تطبيقات الألومنيوم PCB:



تعتبر مركبات ثنائي الفينيل متعدد الكلور الخلفية المصنوعة من الألومنيوم مثالية للحالات التي تكون فيها متطلبات تبديد الحرارة عالية جدًا.

تعد مركبات ثنائي الفينيل متعدد الكلور المكسوة بالألمنيوم أكثر فاعلية في توجيه الطاقة الحرارية بعيدًا عن مكونات لوحة الدوائر المطبوعة ، وبالتالي ، فهي توفر إدارة أفضل لدرجة الحرارة لتصميمات ثنائي الفينيل متعدد الكلور.يمكن أن تكون التصميمات المدعومة بالألمنيوم أكثر فاعلية بمقدار 10 مرات من التصميمات المدعومة بالألياف الزجاجية عندما يتعلق الأمر بإزالة الطاقة الحرارية من مكونات لوحات الدارات الكهربائية.يسمح معدل التبديد الحراري الأعلى بكثير بتنفيذ تصميمات طاقة أعلى وكثافة أعلى.

1. تُستخدم مركبات ثنائي الفينيل متعدد الكلور المدعومة بالألمنيوم أكثر من أي وقت مضى لتطبيقات الطاقة العالية / تبديد الحرارة المرتفع.

على الرغم من أنها مصممة في الأصل لتطبيقات إمداد تبديل الطاقة العالية ، إلا أن لوحات الدوائر المطبوعة المدعومة بالألمنيوم اكتسبت شعبية في تطبيقات LED ، بما في ذلك إشارات المرور وإضاءة السيارات والإضاءة العامة.يسمح استخدام تصميمات الألمنيوم بأن تكون كثافة مصابيح LED في هيكل ثنائي الفينيل متعدد الكلور أعلى وأن تعمل مصابيح LED المركبة في تيارات أعلى مع البقاء ضمن درجات التحمل المحددة في درجات الحرارة.

2. تسمح مركبات ثنائي الفينيل متعدد الكلور المدعومة بالألمنيوم أيضًا بانخفاض هوامش الأمان باستخدام مصابيح LED للطاقة مقارنةً بتصميم ثنائي الفينيل متعدد الكلور التقليدي.

تعني درجة حرارة التشغيل المنخفضة لمصابيح LED في التصميم أن مصابيح LED يمكن أن تعمل لفترات أطول من الوقت قبل أن تفشل.

3. تشتمل التطبيقات الأخرى لمركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم على إمدادات الطاقة ، ودوائر التيار العالي ، وأجهزة التحكم في المحركات ، وتطبيقات السيارات.

تعتبر مواد ثنائي الفينيل متعدد الكلور الأساسية من الألومنيوم فعالة للغاية في تطبيقات تبديد الحرارة الحرارية التي تشمل دوائر متكاملة مثبتة على السطح عالية الطاقة.نظرًا للمستوى العالي من التبديد الحراري المرتبط بمركبات ثنائي الفينيل متعدد الكلور المدعومة بالألمنيوم ، يمكن تبسيط تصميمات لوحات الدارات الكهربائية.تعمل مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم على التخلص من الغرق الحراري والهواء القسري ، مما يقلل في النهاية من تكلفة التصميم.إن أي تصميم يمكن تحسينه عن طريق تحسين التوصيل الحراري والتحكم في درجة الحرارة هو مرشح لثنائي الفينيل متعدد الكلور المدعوم بالألمنيوم.

تتكون مركبات ثنائي الفينيل متعدد الكلور ذات القاعدة الألومنيوم من دعامة من الألومنيوم بينما تستخدم مركبات ثنائي الفينيل متعدد الكلور التقليدية ركيزة من الألياف الزجاجية (معيار FR4) وطبقات دوائر قياسية وطبقات عازلة موصلة حراريًا (ثنائي الفينيل متعدد الكلور رقيق مرتبط بدعامة الألمنيوم).نتيجة لذلك ، يمكن أن تكون طبقات الدوائر معقدة مثل الطبقات المركبة على مركبات ثنائي الفينيل متعدد الكلور الليفية التقليدية.

يمكن لمركبات ثنائي الفينيل متعدد الكلور المدعومة بالألمنيوم أن تزيد بشكل موثوق من العمر الافتراضي ومتانة التصميم من خلال التخفيضات المصاحبة في معدلات الفشل والتحكم في درجة الحرارة.

توفر تصميمات الألمنيوم أيضًا مستويات تمدد حراري منخفضة مقارنة بتصميمات PBS الأخرى واستقرار ميكانيكي أفضل.

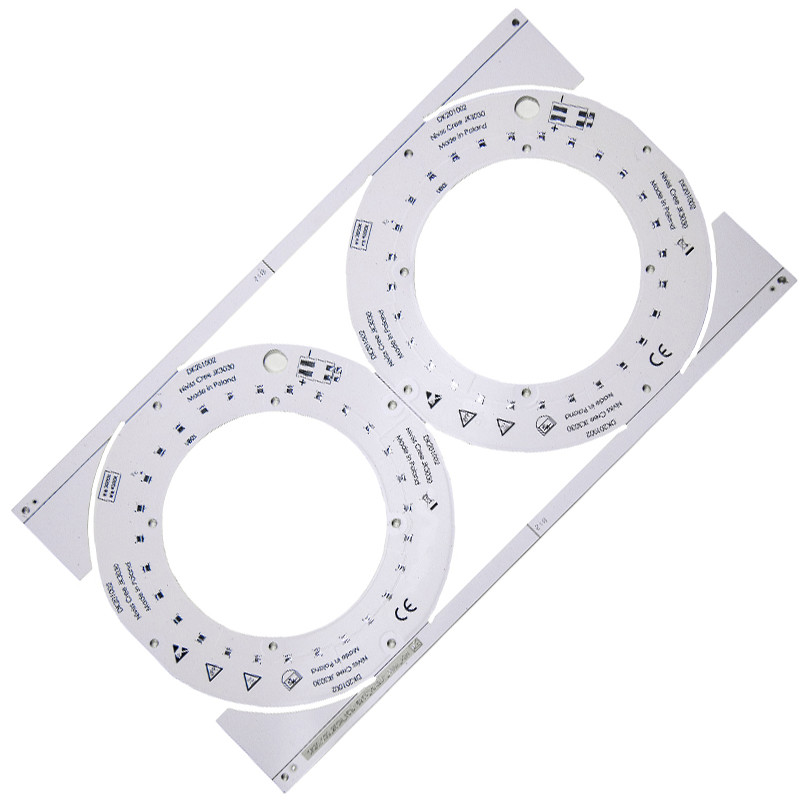

94v0 مزدوج الوجهين PCB HASL OSP ENIG Gold Finger Surface Finishing 1


التعليمات:

س 1.ماذا عن تكلفة الشحن؟

ج: يتم تحديد تكلفة الشحن حسب الوجهة والوزن وحجم التعبئة للبضائع.يرجى إعلامنا إذا كنت تريد منا أن نقدم لك تكلفة الشحن.



Q2: هل جميع منتجاتك معتمدة من UL و ROHS وما إلى ذلك؟

ج: نعم ، نحن معتمدون لـ ISO9001: 2015 ، ISO14001: 2015 ، IFA ، UL ، SGS ، ROHS.



Q3: ماذا عن قدرة العرض الخاصة بك؟

ج: تبلغ قدرتنا على التوريد حوالي 2000 متر مربع كل يوم.حيث تستضيف مساحة المصنع البالغة 25000 متر مربع عمليات البحث والتطوير والتسويق واللوجستيات والمشتريات.
