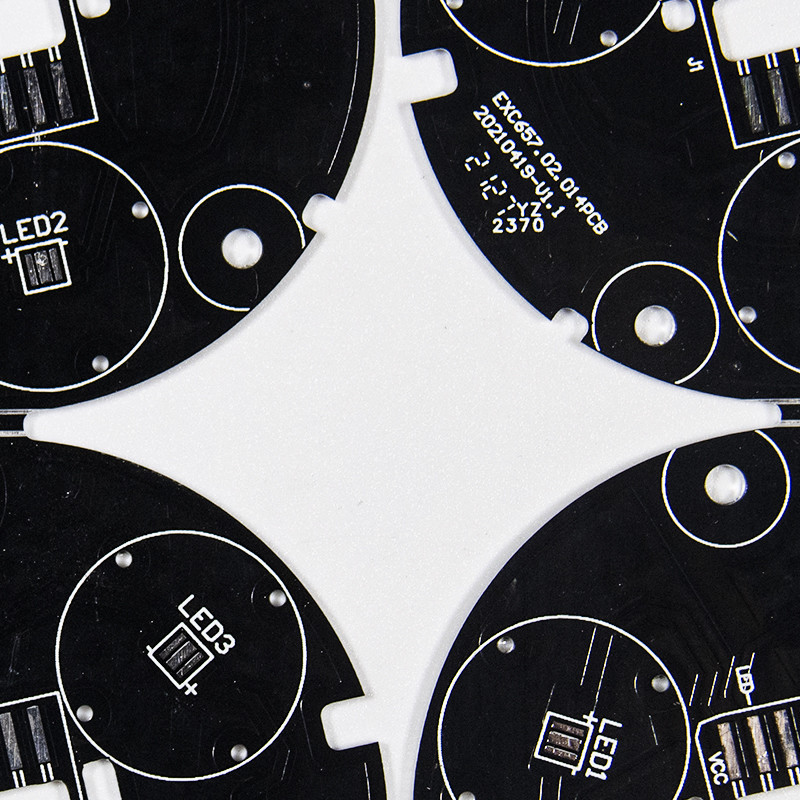

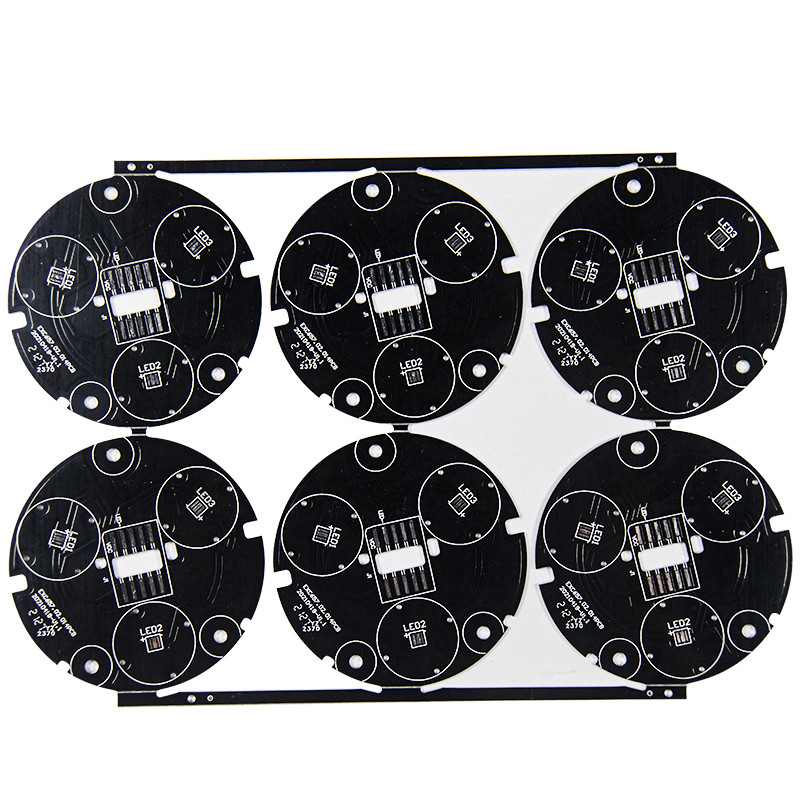

7w لمبة الألومنيوم LED ثنائي الفينيل متعدد الكلور
الصمام ثنائي الفينيل متعدد الكلور الألومنيوم سمد ليد مجلس ثنائي الفينيل متعدد الكلور 94v0 3 واط 5 واط 7 واط لمبة الكمبيوتر الشخصي
أول شيء نريدك أن تفهمه هو أن LED تعني الصمام الثنائي الباعث للضوء.تتميز بصمام ثنائي أشباه الموصلات ، والتي عند لحامها بلوحة الدوائر المطبوعة (PCB) ستخلق ضوءًا على اللوحة.
بشكل عام ، تعتبر LED PCB لوحة دائرة بها مكونات LED ملحومة بها.ومع ذلك ، هناك خصائص وتركيبات مهمة أخرى للوحة الدائرة نريدك أن تفهمها أيضًا.
لكي يعمل ثنائي الفينيل متعدد الكلور LED بشكل فعال ، سيتم استخدام قاعدة سيراميك ومشتت حرارة حراري لربط رقاقة لإنشاء ضوء متصل كهربائيًا على لوحة الدائرة.
جدير بالذكر أن تصنيع ثنائي الفينيل متعدد الكلور LED يميل إلى اتخاذ منحى مختلف ، خاصة عندما يتعلق الأمر بتبريد الحرارة.نظرًا لأن الطرق التقليدية ليست سهلة لتبريد الحرارة على LED ثنائي الفينيل متعدد الكلور ، فقد أصبح من الضروري استخدام المواد التي يمكنها القيام بالعمل.
| 1 | وصف | مواصفات ثنائي الفينيل متعدد الكلور |
| 2 | مادة | FR-4 / HTG150-180 FR-4 / CEM-1 / CEM-3 / ألومنيوم |
| 3 | طبقة | 1-20 |
| 4 | سماكة مجلس | 0.2 مم - 4.0 مم |
| 5 | تحمل سماكة اللوح | +/- 10٪ |
| 6 | سماكة النحاس | 17.5um-175um (0.5 أوقية -5 أوقية) |
| 7 | عرض التتبع الأدنى | 0.15 ملم |
| 8 | عرض مسافة دقيقة | 0.15 ملم |
| 9 | دقيقة حفر ديا | 0.2 مم |
| 10 | سماكة النحاس PTH | 0.4-2 ميل (10-50 ميكرومتر) |
| 11 | تحمل النقش | ± 1 ميل (± 25 ميكرومتر) |
| 12 | زاوية القطع على شكل حرف V | 25 درجة ، 30 درجة ، 45 درجة ، 60 درجة |
| 13 | قوة اللؤلؤ للخط | ≥ 6 أرطال / بوصة (≥ 107 جم / مم) |
| 14 | التحكم في المعاوقة والتسامح | 50Ω ± 10٪ |
| 15 | تويست آند التفاف | ≤ 0.5٪ |
| 16 | قناع اللحيم | أخضر ، أحمر ، أزرق ، أبيض ، أسود ، أصفر |
| 17 | تشطيب السطح / تصفيح | HASL / خالي من الرصاص HASL / OSP / طلاء الذهب / غمر الذهب / ENIG |
| 18 | شهادة | روش.ISO9001 ، شهادة UL |
| 19 | ملف | Protel 99se / P-CAD / أوتوكاد / Cam350 |
| 20 | التعبئة الداخلية | التعبئة فراغ ، كيس من البلاستيك |
| 21 | التغليف الخارجي | التعبئة الكرتون القياسية |
التعليمات:
س 1.ما هي المدة الزمنية؟
ج: بالنسبة للعينات ، سوف يستغرق الأمر 5-7 أيام عمل ؛للطلبات بالجملة ، سيستغرق الأمر من 10 إلى 15 يومًا.
Q2: هل جميع منتجاتك معتمدة من UL و ROHS وما إلى ذلك؟
ج: نعم ، نحن معتمدون لـ ISO9001: 2015 ، ISO14001: 2015 ، IFA ، UL ، SGS ، ROHS.
Q3: كيف يمكنني الحصول على عينة للتحقق من الجودة الخاصة بك؟
ج: بعد تأكيد السعر ، يمكنك تقديم طلبات لعينات للاختبار والتقييم.
