فليكس 0.25 مم ألومنيوم LED ثنائي الفينيل متعدد الكلور

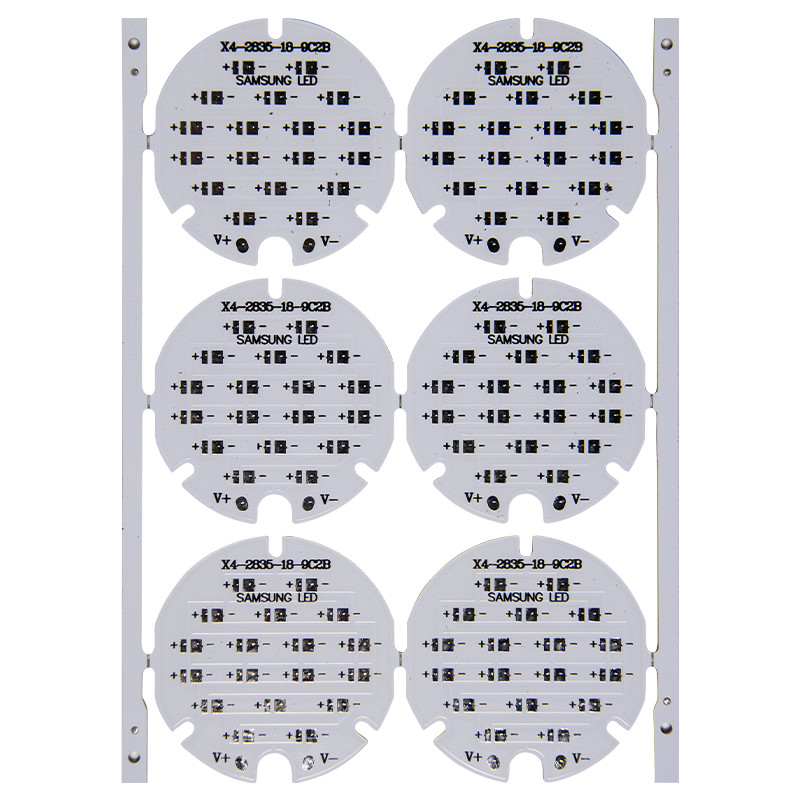

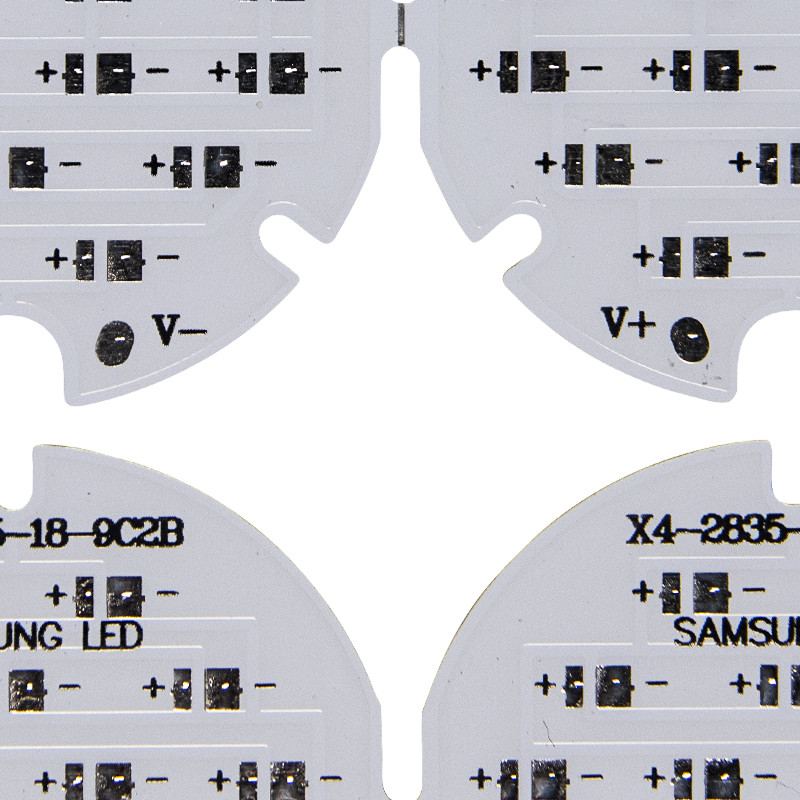

وحدة دائرة كهربائية مصنوعة من الألومنيوم Pcb تستخدم للضوء LED
العلاقة بين LED ولوحة الدوائر المطبوعة:
الابتكار الفني للوحة الدوائر المطبوعة
تعد لوحة الدوائر المطبوعة ابتكارًا عبقريًا لتقنية الدوائر ، حيث توفر مساحة ومواد أقل لدوائر أكثر تعقيدًا وواسعة النطاق.تعد لوحة الدوائر المطبوعة اختراعًا مهمًا في تكنولوجيا الدوائر لأنها تجعل المكونات الكهربائية والإلكترونية أصغر حجمًا وأكثر مرونة وأكثر دقة.على سبيل المثال ، FPC (ثنائي الفينيل متعدد الكلور المرن) ، متعدد الطبقات ثنائي الفينيل متعدد الكلور ، BGA ثنائي الفينيل متعدد الكلور ، جامد- فليكس ثنائي الفينيل متعدد الكلور ، وما إلى ذلك.
تطبيق واسع لإضاءة LED
LED هو اختصار للديود الباعث للضوء.LED هو في الغالب جهاز أشباه موصلات ثنائي الرصاص ينبعث منه الضوء عندما يمر التيار في اتجاه معين.على الرغم من أن مصابيح LED تبدأ بالأجهزة التي تصدر فقط ضوء الأشعة تحت الحمراء منخفض الكثافة ، فقد تم استخدام هذه التقنية على نطاق واسع في الإضاءة لسنوات عديدة.لا توفر مصابيح LED الحديثة كثافة عالية وإضاءة ساطعة للغاية فحسب ، بل توفر أيضًا استخدامات واستخدامات مختلفة في مشاهد مختلفة ، مثل مصابيح نمو النبات ، وأضواء السيارة ، وإضاءة الشوارع ، وإشارات المرور ، وأضواء بدون ظل في غرف العمليات بالمستشفى.
لوحة الدوائر المطبوعة LED
لحام شريحة LED بلوحة PCB ، طالما أن دائرة PCB متصلة بطريقة ما ، فسوف تضيء ، والتي تشكل LED PCB.عادةً ما تحتوي مصابيح ثنائي الفينيل متعدد الكلور LED أيضًا على بالوعة حرارة وقاعدة سيراميك لتثبيت الدائرة في مكانها والسماح بالتشغيل السلس للقناة.مطلوب المشتت الحراري لأن مصابيح LED تميل إلى توليد الكثير من الحرارة ، والتي يمكن أن تلحق الضرر بثنائي الفينيل متعدد الكلور والمعدات التي تربط الدوائر.
نظرًا لأن LED ينتج الكثير من الحرارة ، فإن ثنائي الفينيل متعدد الكلور LED يستخدم عمومًا ركيزة معدنية كمواد إنتاجه.أثبتت المعادن ذات القدرة على تبديد الحرارة بسرعة أنها خيار أفضل.بشكل عام ، كلما تم تصميم ثنائي الفينيل متعدد الكلور LED ، يفضل استخدام الألومنيوم ثنائي الفينيل متعدد الكلور.عادةً ما يحتوي ثنائي الفينيل متعدد الكلور الألومنيوم أيضًا على طبقة رقيقة من العازل الكهربائي ، والتي يمكنها تبديد الحرارة بشكل أسرع.
بالإضافة إلى الإضاءة العامة ، يمكن أن يوفر PCB LED أيضًا الضوء المرئي والأشعة تحت الحمراء والأشعة فوق البنفسجية.مقارنة بمصادر الإضاءة الأخرى ، يمكن أن يوفر ثنائي الفينيل متعدد الكلور LED طاقة أعلى.
طبقة
|
1 ~ 64 طبقة
|
مادة
|
FR4، CEM1، CEM3، Hight TG، Rogers، F4B، Taconic، FR1، FR2، 94V0، الألومنيوم
|
السعة الإنتاجية
|
30000 ㎡ / شهر |
شكل المجلس
|
مستطيل ، دائري ، فتحات ، قواطع ، معقدة غير منتظمة
|
قطع اللوح
|
القص ، V- النتيجة ، جدولة التوجيه ، عداد الغرق
|
سماكة مجلس
|
0.2 ~ 8.0 مم ، فليكس 0.1-0.25 مم
|
وزن النحاس
|
0.5oZ ~ 12oZ
|
قناع اللحيم
|
على الوجهين أخضر LPI ، أحمر ، أبيض ، أصفر ، أزرق ، أسود ، بنفسجي إلخ قناع اللحام
|
الشاشة الحريرية
|
على الوجهين أو أحادي الجانب باللون الأبيض والأصفر والأسود وما إلى ذلك
|
عرض / مسافة الخط الأدنى
|
0.08 ملم / 3 مل
|
أبعاد اللوحة القصوى
|
25.6 بوصة * 43.3 بوصة أو 650 مم * 1100 مم
|
قطر ثقب الحفر دقيقة
|
0.1 مم
|
قطر ثقب حفر الليزر دقيقة
|
0.075 ملم
|
صقل الأسطح
|
HASL ، ENIG ، غمر القصدير ، الغمر الفضي ، OSP ، ENEPIG إلخ
|
سماكة اللوح
|
± 10٪
|
عرض الفتحة الأدنى
|
0.12 "، 3.0 مم ، أو 120 ميل
|
عمق درجة V
|
20-25٪ من سمك اللوح
|
سمك الجدار PTH
|
> 0.025 مم
|
PTH Hole Dia Tolerance
|
± 0.076 مم
|
تسامح ضياء حفرة غير PTH
|
± 0.05 مم
|
انحراف موقف الثقب
|
± 0.076 مم
|
مجاري
|
نعم
|
معايير الجودة
|
IPC-A600F / MIL-STD-105D
|
تنسيق ملف التصميم
|
جربر RS-274X ، 274D ، النسر وأوتوكاد DXF ، DWG
|
التعليمات:
س 1.هل لديك موك محدودة؟
ج: ليس لدينا أي موك محدود ، الحد الأدنى للطلب الذي نقبله هو 1 قطعة.
Q2: هل جميع منتجاتك معتمدة من UL و ROHS وما إلى ذلك؟
ج: نعم ، نحن معتمدون لـ ISO9001: 2015 ، ISO14001: 2015 ، IFA ، UL ، SGS ، ROHS.
Q3: ما هي المنتجات الرئيسية لخدمات PCB / PCBA؟
ج: التحكم الصناعي ، السيارات ، المعدات الطبية ، إلكترونيات الاتصالات ، أجهزة الأمن.
