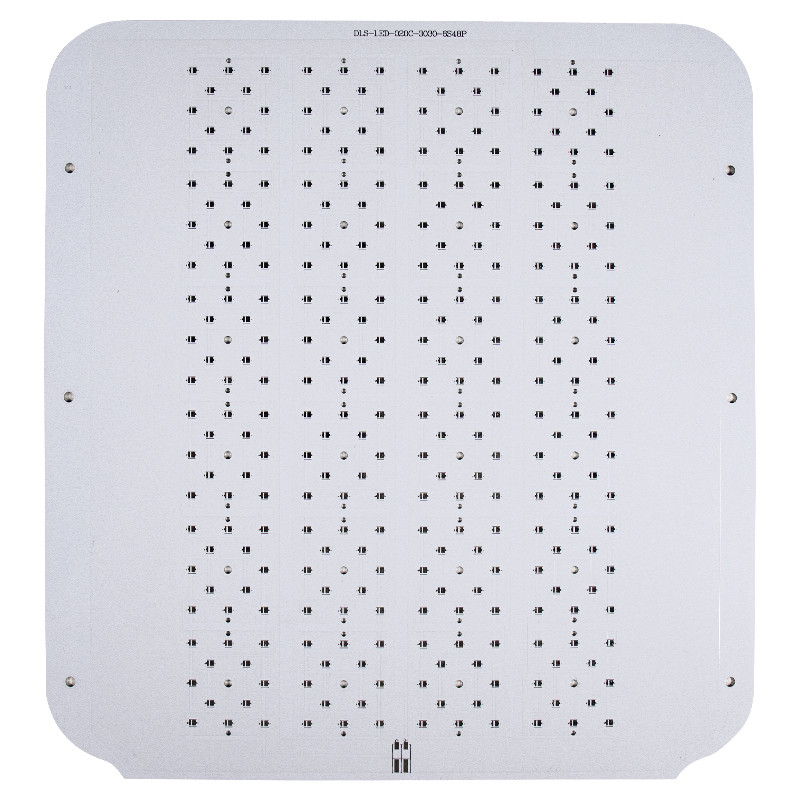

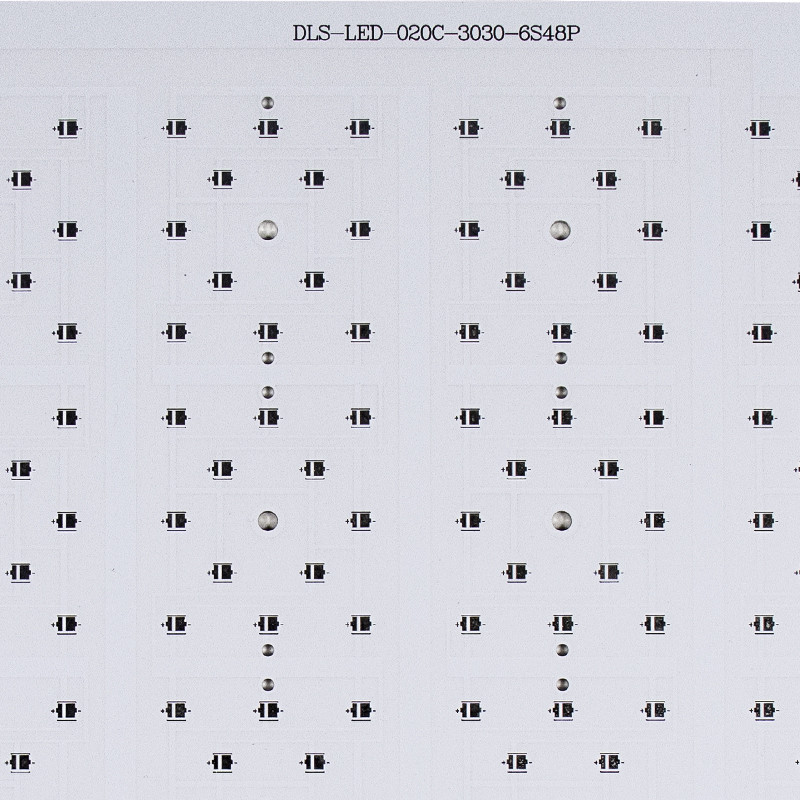

OEM داخلي الأعشاب PCB Lm301b الكم مجلس النبات تنمو لوحة المصباح
الألومنيوم تنمو ضوء ثنائي الفينيل متعدد الكلور lm301b النبات تنمو مصباح المجلس للأعشاب في الأماكن المغلقة
الألومنيوم PCB هو واحد من ثنائي الفينيل متعدد الكلور ذو قاعدة معدنية ، بما في ذلك رقائق النحاس وطبقة العزل الحراري والركيزة المعدنية ، وينقسم هيكلها إلى ثلاث طبقات:
طبقة الدائرة: ما يعادل ثنائي الفينيل متعدد الكلور عادي ، سماكة النحاس من 1 أوقية إلى 10 أوقية.
طبقة العزل: العزل عبارة عن طبقة من مادة عازلة للحرارة ذات مقاومة حرارية منخفضة.سمك: 0.003 "إلى 0.006" بوصة هي تكنولوجيا الألومنيوم الأساسية ثنائي الفينيل متعدد الكلور.
طبقة أساس: ركيزة معدنية ، عادة يمكن اختيار الألومنيوم أو النحاس.
تطبيق FR-4 ثنائي الفينيل متعدد الكلور لديه على نطاق واسع من الألومنيوم ثنائي الفينيل متعدد الكلور.
ولكن في صناعة LED ، سيختار معظم المهندسين الألومنيوم ثنائي الفينيل متعدد الكلور للمشاريع الجديدة.
على سبيل المثال ، طبقة واحدة من الألومونيوم ثنائي الفينيل متعدد الكلور ، القاعدة هي نواة من الألومنيوم ، والجزء العلوي هو النحاس ، والطبقة العازلة في المنتصف.يستخدم ثنائي الفينيل متعدد الكلور الألومنيوم بدلاً من ثنائي الفينيل متعدد الكلور FR4 أو CEM3 التقليدي نظرًا لقدرته على تبديد الحرارة بكفاءة بعيدًا عن المكونات.يتم تحقيق ذلك باستخدام طبقة عازلة موصلة حرارياً.
|
قدرة ثنائي الفينيل متعدد الكلور |
|
|
المواد الأساسية |
FR-4 ، CEM-3 ، الألومنيوم |
|
طبقات |
1-22 طبقة |
|
ماكس لوحة |
1550 مم * 800 مم |
|
سماكة النحاس |
0.5 أونصة ، 1 أونصة ، 2 أونصة ، 3 أونصة ، 4 أونصة |
|
سماكة عازلة |
0.05 مم ، 0.075 مم ، 0.1 مم ، 0.15 مم ، 0.2 مم |
|
سمك اللوح الأساسي |
0.4 مم ، 0.6 مم ، 0.8 مم ، 1.0 مم ، 1.2 مم ، 1.5 مم ، 2.0 مم ، 3.0 مم و 3.2 مم |
|
سماكة مجلس |
0.4 مم - 4.0 مم |
|
سماكة التسامح |
+/- 10٪ |
|
تصنيع الألمنيوم |
الحفر ، التنصت ، الطحن ، التوجيه ، التثقيب ، علامة التبويب الفاصلة المتاحة |
|
مين هول |
0.2 ملم |
|
ماكس العمل الجهد |
2.5kVDC (0.075mm عازل) ، 3.75kVDC (0.15mm عازل) |
|
عرض المسار الأدنى |
0.2 مم (8 ميل) |
|
الحد الأدنى من فجوة المسار |
0.2 مم (8 ميل) |
|
دقيقة SMD الوسادة الملعب |
0.2 مم (8 ميل) |
|
تشطيبات السطح |
HASL خالية من الرصاص ، ذهب غمر ، فضي غمر |
|
لون قناع اللحام |
الأخضر والأزرق وما إلى ذلك |
|
لون الأسطورة |
أسود ، أبيض ، إلخ |
|
الاختبار الإلكتروني |
نعم |
|
شهادة |
UL / ROHS / ISO9001 |
التعليمات:
س 1.هل لديك موك محدودة؟
ج: ليس لدينا أي موك محدود ، الحد الأدنى للطلب الذي نقبله هو 1 قطعة..
س 2.كيف يمكنني الحصول على عينة للتحقق من الجودة؟
ج: بعد تأكيد السعر ، يمكنك تقديم طلبات لعينات للاختبار والتقييم.
Q3: ماذا عن قدرة العرض الخاصة بك؟
ج: تبلغ قدرتنا على التوريد حوالي 2000 متر مربع كل يوم.حيث تستضيف مساحة المصنع البالغة 25000 متر مربع عمليات البحث والتطوير والتسويق واللوجستيات والمشتريات.
