8 أوقية النحاس الثقيل ثنائي الفينيل متعدد الكلور

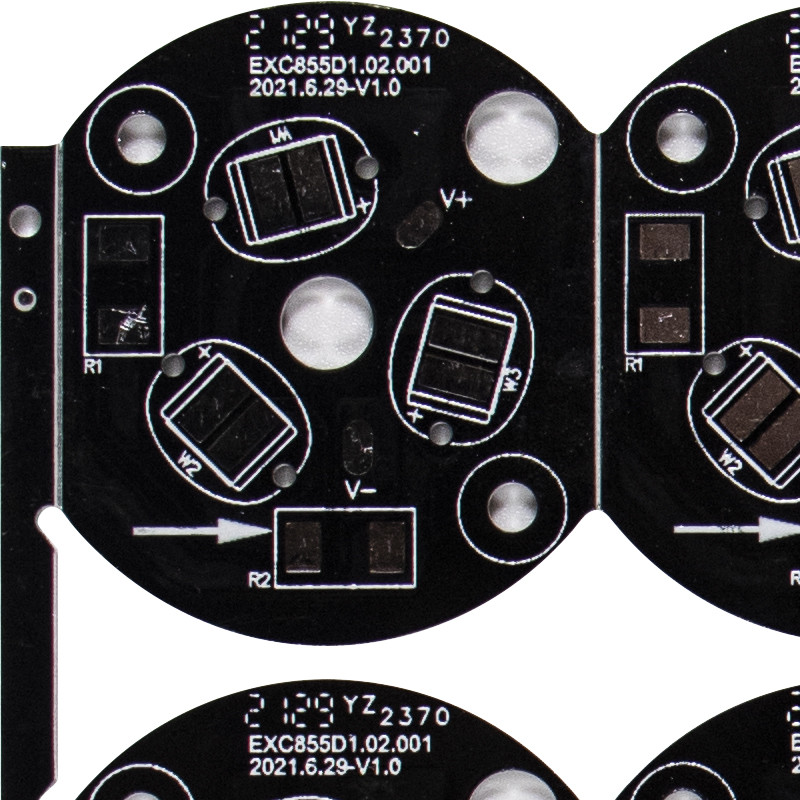

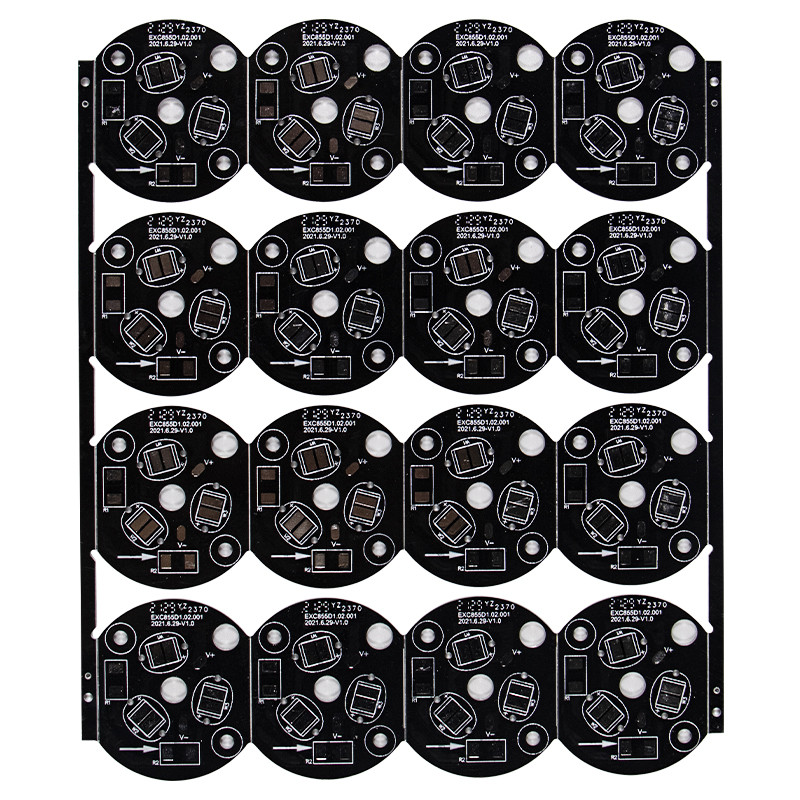

8OZ الثقيلة النحاس ثنائي الفينيل متعدد الكلور على لوحة واحدة قاعدة الألومنيوم للتحكم الصناعي
لوحة الدوائر المطبوعة النحاسية السميكة عبارة عن لوحة دوائر مطبوعة مصنوعة من رقائق نحاسية سميكة ورقائق نحاسية سميكة للغاية.تستخدم المواد الموصلة (رقائق النحاس) ومواد الركيزة وعمليات الإنتاج ومجالات التطبيق التي تختلف عن مركبات ثنائي الفينيل متعدد الكلور التقليدية ، لذلك فهي نوع خاص من ثنائي الفينيل متعدد الكلور.معظم لوحات الدوائر المطبوعة النحاسية السميكة عبارة عن ركائز عالية التيار.مجالات التطبيق الرئيسية للركائز عالية التيار هي - وحدات الطاقة (وحدات الطاقة) والمكونات الإلكترونية للسيارات.يشبه مجال الإلكترونيات الطرفية الرئيسي الخاص بها ثنائي الفينيل متعدد الكلور التقليدي (مثل المنتجات الإلكترونية المحمولة ، ومنتجات الشبكة ، ومعدات المحطة الأساسية ، وما إلى ذلك) ، وبعضها يختلف عن مجالات ثنائي الفينيل متعدد الكلور التقليدية ، مثل السيارات ، والتحكم الصناعي ، ووحدات الطاقة.
|
العنصر
|
الإمكانية
|
|
أنواع المنتجات
|
1-2 طبقة الألومنيوم ، لوحات ثنائي الفينيل متعدد الكلور قاعدة النحاس
|
|
أنواع المنتجات
|
الألومنيوم والنحاس
|
|
الحد الأقصى لحجم اللوحة الجاهزة
|
250 * 5000 مم
|
|
سماكة مجلس
|
0.4 مم ، 1.0 مم ، 1.2 مم ، 1.5 مم ، 2.0 مم ، 4.0 مم ، 6.0 مم
|
|
دقيقة.عرض التتبع والتباعد
|
0.045 / 0.045 ملم
|
|
التسامح للمنتج النهائي
|
± 0.03 مم
|
|
سماكة النحاس
|
12UM ، 18UM ، 36UM ، 70UM
|
|
PTH Hole Dia.olerance (مطلي من خلال ثقب)
|
± 0.05 مم
|
|
معايير القبول
|
معيار إنتاج المصنع ، GB ； IPC-650 ، IPC-6012 ، IPC-6013 II ، IPC-6013 III ، إلخ
|
يعد PCB النحاسي من أغلى الأنواع في لوحات الدوائر المطبوعة ذات النواة المعدنية.الموصلية الحرارية أفضل بكثير من الألومنيوم ثنائي الفينيل متعدد الكلور ، وعادة ما تستخدم في تصميم الدوائر عالية التردد.
التعليمات:
س 1. ماذا عن قدرة العرض الخاصة بك؟
أ: تبلغ قدرتنا على التوريد حوالي 2000 متر مربع كل يوم.حيث تستضيف مساحة المصنع البالغة 25000 متر مربع عمليات البحث والتطوير والتسويق واللوجستيات والمشتريات.
س 2. كيف يمكنني الحصول على عينة للتحقق من الجودة؟
أ: بعد تأكيد السعر ، يمكنك تقديم طلبات للحصول على عينات للاختبار والتقييم.
Q3: هل من المقبول طباعة الشعار الخاص بي على المنتج؟
ج: نعم.يرجى إبلاغنا رسميًا قبل إنتاجنا وتأكيد التصميم بناءً على نموذجنا أولاً.
