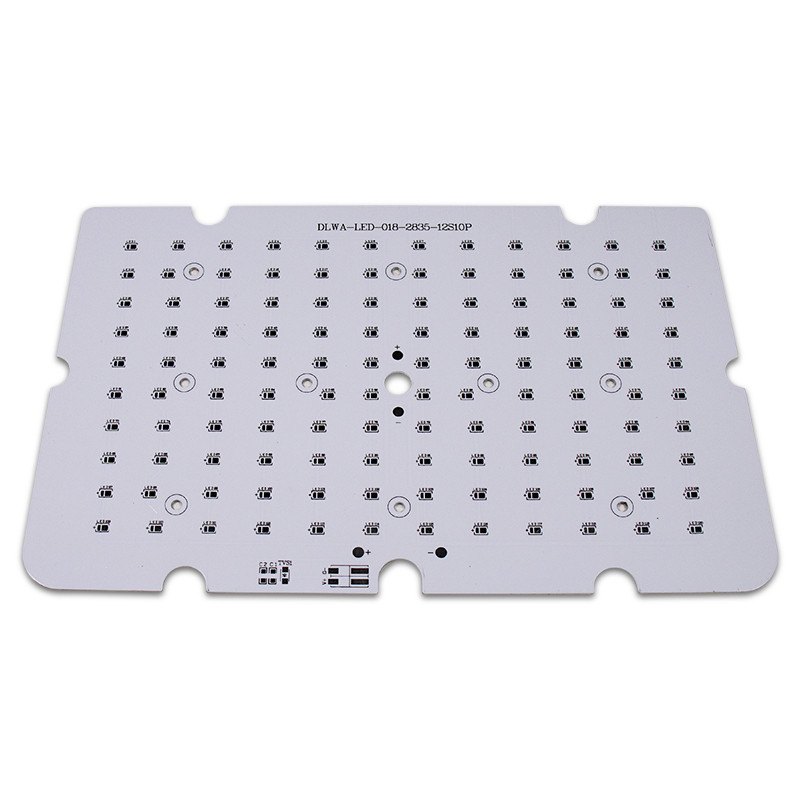

لوحة دوائر كهربائية من جانب واحد 94v-0 وحدة LED PCB LED للضوء المدرسي

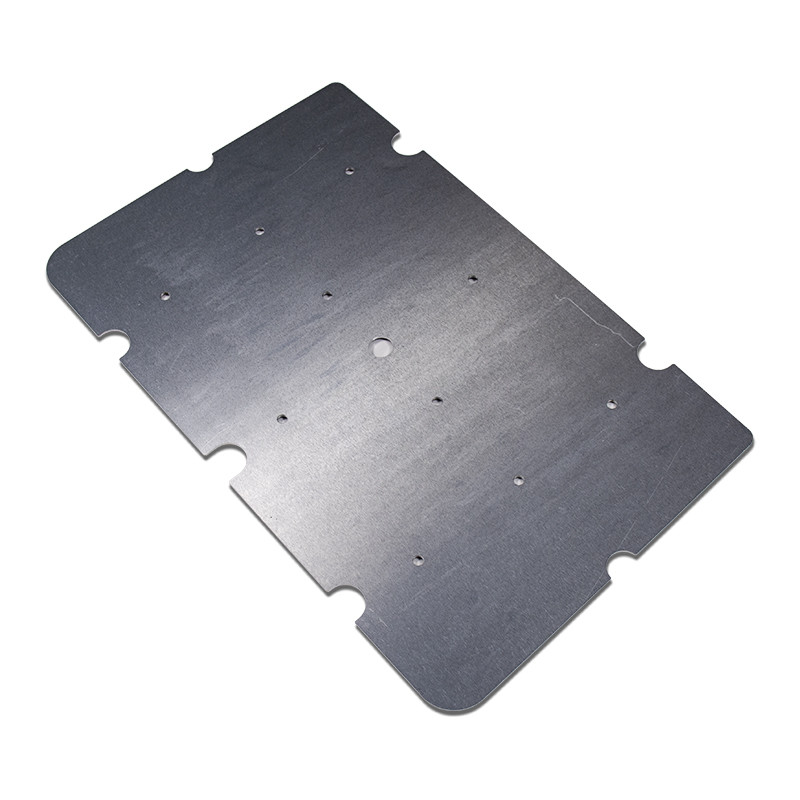

مزايا الألومنيوم ثنائي الفينيل متعدد الكلور - تبديد الحرارة والتوصيل الحراري
تتبدد بعض مصابيح LED ما بين 2-5 واط من الحرارة وتحدث الأعطال عندما لا تتم إزالة الحرارة من LED بشكل صحيح ؛يتم تقليل ناتج ضوء LED وكذلك التدهور عندما تظل الحرارة راكدة في حزمة LED.الغرض من MCPCB هو إزالة الحرارة بكفاءة من جميع الدوائر المتكاملة الموضعية (وليس فقط مصابيح LED).تعمل قاعدة الألمنيوم والطبقة العازلة الموصلة حراريًا كجسور بين IC والمشتت الحراري.يتم تثبيت المشتت الحراري الفردي مباشرة على قاعدة الألمنيوم مما يلغي الحاجة إلى أحواض حرارية متعددة أعلى المكونات المثبتة على السطح.
الموصلية الحرارية والتقلص هي الطبيعة الشائعة للمادة ، يختلف CTE المختلف في التمدد الحراري.نظرًا لخصائصه الخاصة ، فإن للألمنيوم تقدمًا فريدًا من FR4 العادي ، ويمكن أن تكون الموصلية الحرارية 0.8 ~ 3.0 W / cK
|
قدرات PCBA
|
|
|
تسليم المفتاح PCBA
|
PCB + مكونات المصادر + التجميع + الحزمة
|
|
تفاصيل التجميع
|
خطوط SMT و Thru-hole و ISO SMT و DIP
|
|
مهلة
|
النموذج الأولي: 15 يوم عمل.النظام الشامل: 20 ~ 25 يوم عمل
|
|
اختبار على المنتجات
|
اختبار المسبار الطائر ، فحص الأشعة السينية ، اختبار AOI ، اختبار وظيفي
|
|
كمية
|
كمية دقيقة: 1 قطعة.النموذج الأولي ، والنظام الصغير ، والنظام الشامل ، كل شيء على ما يرام
|
|
الملفات المطلوبة
|
PCB: ملفات Gerber (CAM ، PCB ، PCBDOC)
|
|
المكونات: فاتورة المواد (قائمة BOM)
|
|
|
التجميع: ملف Pick-N-Place
|
|
|
حجم لوحة PCB
|
الحد الأدنى للحجم: 0.25 * 0.25 بوصة (6 * 6 ملم)
|
|
الحجم الأقصى: 20 * 20 بوصة (500 * 500 مم)
|
|
|
نوع لحام ثنائي الفينيل متعدد الكلور
|
معجون لحام قابل للذوبان في الماء ، خالي من الرصاص بنفايات
|
|
تفاصيل المكونات
|
سلبي نزولاً إلى حجم 0201
|
|
BGA و VFBGA
|
|
|
ناقلات رقاقة خالية من الرصاص / CSP
|
|
|
الجمعية SMT على الوجهين
|
|
|
الملعب الدقيق إلى 0.8 ميل
|
|
|
إصلاح BGA و Reball
|
|
|
إزالة الأجزاء واستبدالها
|
|
|
حزمة المكونات
|
قص الشريط ، الأنبوب ، البكرات ، الأجزاء السائبة
|
|
عملية تجميع ثنائي الفينيل متعدد الكلور
|
الحفر ----- التعرض ----- الطلاء ----- الشفط والتجريد ----- اللكم ----- الاختبار الكهربائي ----- SMT ----- الموجة
لحام ----- تجميع ----- تكنولوجيا المعلومات والاتصالات ----- اختبار الوظيفة ----- اختبار درجة الحرارة والرطوبة |
التعليمات:
س 1.ماذا عن قدرة العرض الخاصة بك؟
ج: تبلغ قدرتنا على التوريد حوالي 2000 متر مربع كل يوم.حيث تستضيف مساحة المصنع البالغة 25000 متر مربع عمليات البحث والتطوير والتسويق واللوجستيات والمشتريات.
س 2. هل من المقبول طباعة الشعار الخاص بي على المنتج؟
أ:نعم فعلا.يرجى إبلاغنا رسميًا قبل إنتاجنا وتأكيد التصميم بناءً على نموذجنا أولاً.
س 3:ماذا عن موعد النقل والتسليم؟
أ:عادة ، نستخدم الشحن الدولي السريع (مثل Fedex ، DHL ، TNT) لتقديم عينات وطلبات صغيرة الحجم.للطلب الجماعي الكبير ، يمكننا ترتيب الشحن عن طريق البحر.
