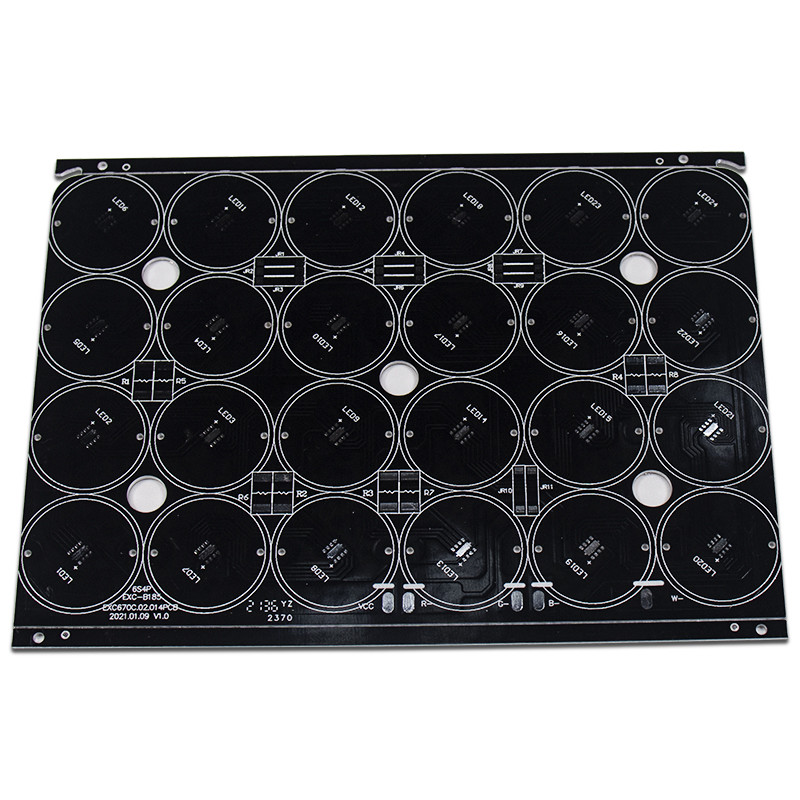

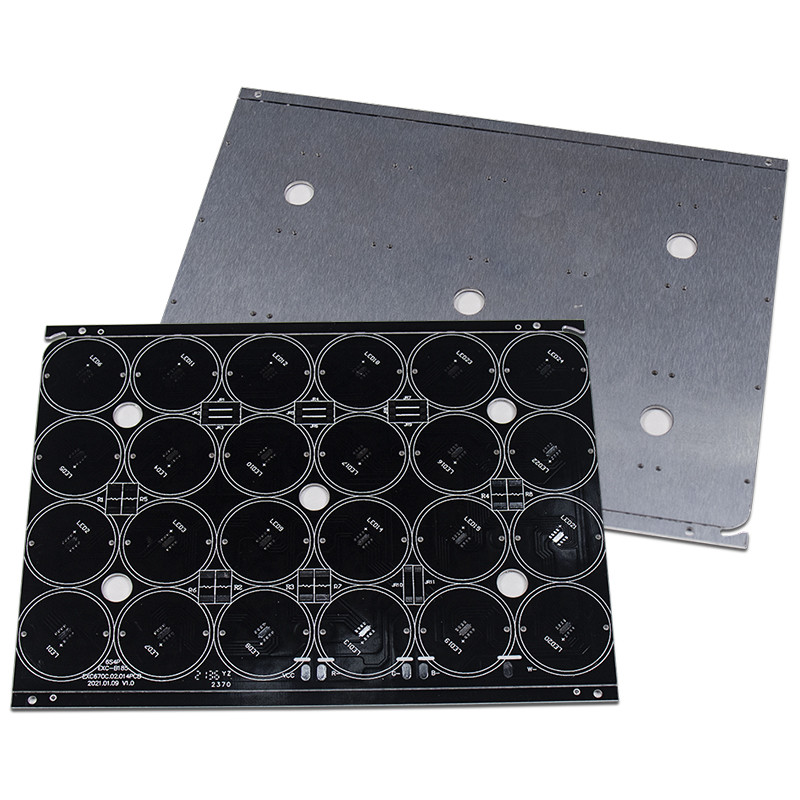

0.4 - 3.2mm سماكة الألومنيوم المكسو ثنائي الفينيل متعدد الكلور للضوء SMD LED
2 قطع
MOQ
كبير. img.alt
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Yizhuo
إصدار الشهادات: CE,ROHS,UL
رقم الموديل: لوحة ثنائي الفينيل متعدد الكلور LED 12
تسليط الضوء:

الصمام الخفيفة الألومنيوم يرتدون ثنائي الفينيل متعدد الكلور

,

3.2 مم سماكة الألومنيوم يرتدون ثنائي الفينيل متعدد الكلور

,

الألومنيوم يرتدون SMD LED ضوء ثنائي الفينيل متعدد الكلور

شروط الدفع والشحن
تفاصيل التغليف: حزمة فراغ + علبة كرتون ذات نوعية جيدة
وقت التسليم: 10-12 يوم عمل
شروط الدفع: تي / تي ، ويسترن يونيون
مواصفات
مادة: مادة الألمنيوم
التنميط اللكم: التوجيه ، V-CUT ، Beveling
تشطيبات السطح: HASL / ENIG / OSP / الفضة الغاطسة
Min. دقيقة. Line Width عرض الخط: 0.3-0.35 ميكرومتر
تطبيق: المعدات الطبية ، إلكترونيات السيارات ، الصناعة
قناع اللحيم: Green. لون أخضر. Red. أحمر. Blue. أزرق. White. أ
منتوج وصف

الألومنيوم يرتدون ثنائي الفينيل متعدد الكلور أدى ضوء تصميم لوحة الدوائر smd بقيادة المجلس



1 المقدمة

كنوع من الألومنيوم ثنائي الفينيل متعدد الكلور أحادي الجانب ، يستخدم ثنائي الفينيل متعدد الكلور LED على نطاق واسع في مصابيح الشوارع ومصابيح LED والمصابيح المنزلية.



2. المواد: الألومنيوم- قاعدة ثنائي الفينيل متعدد الكلور

غرض وحدة   تخصيص شرط الاختبار
سماكة العزل أم

الأعلى

دقيقة

200

60

-
مقاومة اللحام (288 ℃) ثانية. دقيقة 600 IPC-TM-650 2.4.13.1
صدمة حرارية 288 × 10 بوصة / دورة دقيقة 6 مرات IPC-TM-650 2.4.13.1
قوة التقشير (الوضع الطبيعي) رطل / في دقيقة 9 IPC-TM-650 2.4.8
جهد الانهيار الخامس / مل   750 IPC-TM-650 2.5.6
مقاومة الحجم (الوضع الطبيعي > E + 14) Ω · سم   1.8 * 1015 IPC-TM-650 2.5.17.1
مقاومة السطح (الوضع الطبيعي > E + 12) Ω - 3.5 * 1014 IPC-TM-650 2.5.17.1

ثابت العزل الكهربائي

الوضع الطبيعي 1 ميجا هرتز

1 جيجاهرتز الوضع الطبيعي

-

5.6

5.3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

ثابت التبديد

الوضع الطبيعي 1 ميجا هرتز

1 جيجاهرتز الوضع الطبيعي



0.013

0.010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

أمتصاص الماء ٪   0.2 IPC-TM-650 2.6.2.1

توصيل حراري

(تقاس على طبقة العزل فقط)

W / م ℃   1.0 ASTM-E1461
القابلية للاشتعال 94 فولت -0   يمر IPC-TM-650 2.3.9
تيراغرام   100 IPC-TM-650 2.4.24.1 تحديث
Td   410 يحدد لاحقًا (خسارة 5٪ بالوزن)
MOT (RTI)   130 UL746B
CTI (مؤشر التتبع المقارن) الخامس   600 ين ياباني (PLC = 0) UL746E DSR



3. شهادة: UL ، ROHS ، الوصول ، ISO
4. نطاق الاستخدام: الإضاءة ، المعدات الإلكترونية للسيارات ، مزود الطاقة ، التحكم الإلكتروني ، معدات الكمبيوتر ، إلكترونيات الاتصالات ، إلخ.
5. ما هي المعارض التي شاركنا فيها؟
معرض نيودلهي ، معرض موسكو الإلكتروني ، إلخ.



6. خدماتنا
1. استجابة سريعة
2. سعر معقول على أساس نوعية جيدة
3. تقديم خدمة الشباك الواحد (المكونات ، OEM)
4. مخزون وفير وإعداد المواد المعتادة


7. طريقة الدفع:
T / T ، Paypal ، بطاقة الائتمان ، ويسترن يونيون ، إلخ.



0.4 - 3.2mm سماكة الألومنيوم المكسو ثنائي الفينيل متعدد الكلور للضوء SMD LED 0



تحقق من قدرات تصنيع PCBWay Aluminium Core PCB في الجدول التالي:

ميزة الإمكانية
مادة قلب من الألومنيوم (محلي 1060) ، قلب نحاسي ، غطاء FR4
توصيل حراري 1.0 واط / (م * ك) ، 2.0 واط / (م * ك)
دقيقة.المسار / التباعد 4 ميل
دقيقة.حجم الحفرة 0.8 مم
المواد الأساسية الألومنيوم ، FR4 ، فليكس ، فليكس جامد ، HDI ، روجرز ، إلخ.
سماكة مجلس 0.4-3.2 ملم
تشطيبات السطح غمر الذهب ، OSP ، الذهب الصلب ، الغمر الفضة ، Enepig
فينسيه كوبر 1-4 أوقية
قناع اللحيم أخضر ، أحمر ، أصفر ، أزرق ، أبيض ، أسود ، بنفسجي ، أسود غير لامع ، أخضر غير لامع
بالشاشة الحريرية أبيض أسود
عبر العملية لا يتم تغطية فتحات الخيام ، وفتحات التوصيل ، والشبكات
اختبارات اختبار مسبار الطيران (مجاني) واختبار AOI
بناء الوقت 2-3 أيام
مهلة 2-3 أيام

0.4 - 3.2mm سماكة الألومنيوم المكسو ثنائي الفينيل متعدد الكلور للضوء SMD LED 1

على فكرة:

إذا قدمنا ​​طلبًا للدائرة اللاسلكية لركيزة الألومنيوم أحادية الجانب ، فمن الأفضل ملاحظة ما إذا كنت تريد إضافة غراء موصل حراري أم لا ، وإلا فإن PCBWay ستؤكد معك ما إذا كانت هناك حاجة إلى غراء موصل حراري.الغراء موصل حراري أبيض حليبي.الجزء الأبيض في الصورة.
