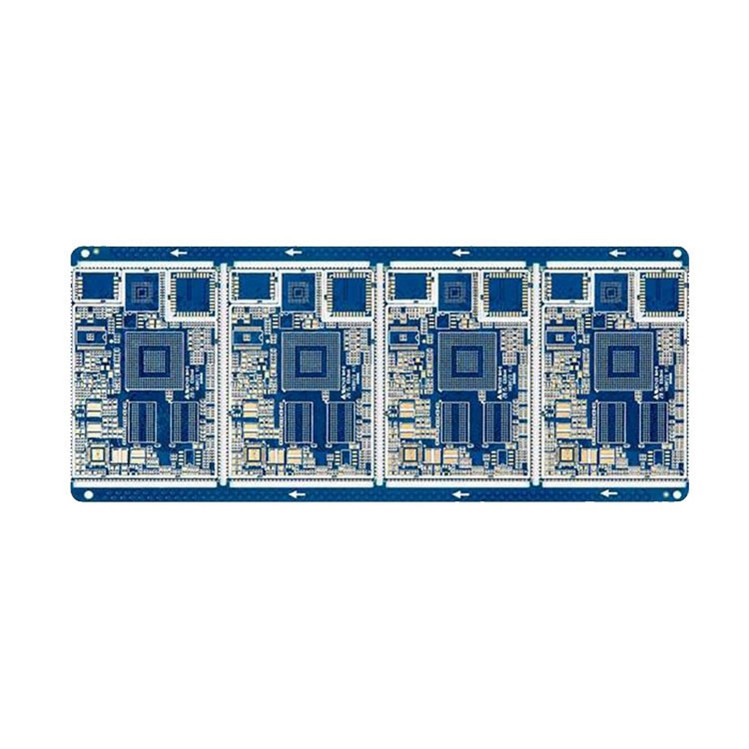

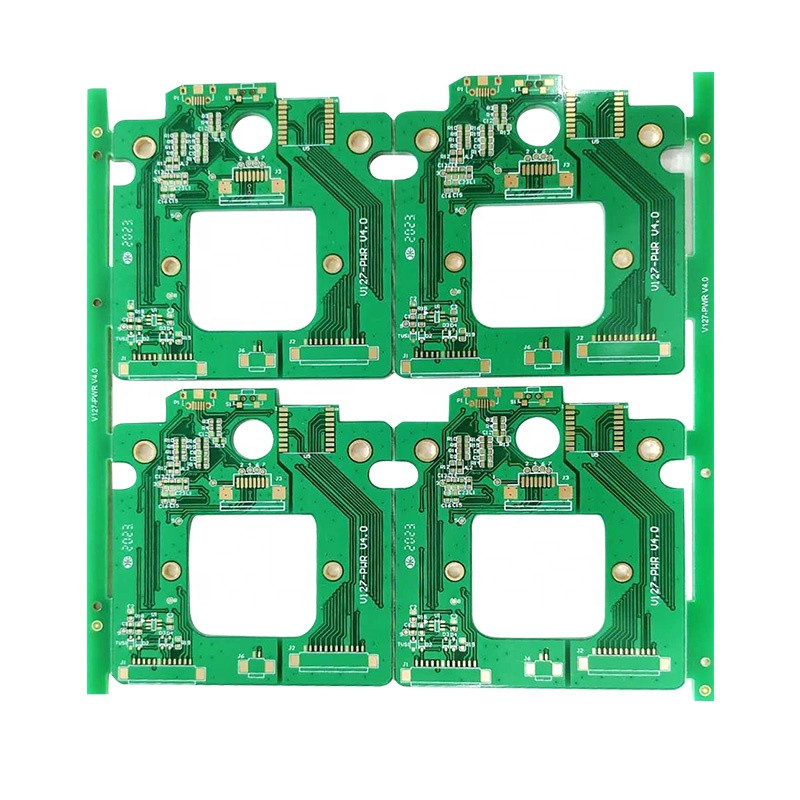

لوحة الدوائر الإلكترونية المخصصة FR4 94v0 ROHS PCB المزود
إنها مادة أساسية PCB تأتي على شكل صفائح من الألياف الزجاجية مقواة براتنج الإيبوكسي.وهي عبارة عن ركيزة صفائحية شائعة في لوحات الدوائر المطبوعة بسبب طبيعتها القوية وخصائص مثبطات اللهب.على هذا النحو ، من الضروري تزويد لوحات الدوائر بالعزل المطلوب.حلت لوحات FR4 إلى حد كبير محل لوحات G-10 بقدر ما لا تزال لوحات G-10 تجد تطبيقات حيث يثبت التدمير الحراري مفتاحها.
تتوافق مادة FR4 مع معايير UL94V-0 عندما يتعلق الأمر بقابلية البلاستيك للاشتعال.تضمن المعايير أنه لا يمكن نشر النار وإطفاءه فور بدء احتراق المادة.
تستخدم مواد Fr4 البروم.عنصر الهالوجين الكيميائي مقاوم للحريق وبالتالي فهو ذو قيمة في توفير خصائص مقاومة الحريق لـ FR-4.
كما أنه لا يستطيع امتصاص الماء ، ويحافظ على القوة الميكانيكية العالية ، إلى جانب قدرة العزل المذهلة ، خاصة في البيئات الرطبة أو الجافة.
تحتوي مادة FR4 أيضًا على درجة حرارة انتقال زجاجية عالية تتراوح بين 115 و 200 درجة مئوية.ومع ذلك ، فإن هذا يعتمد على طرق التصنيع وأنواع الراتنج المستخدمة.في معظم الحالات ، سيحتوي FR4 PCB على FR4 محصور بين طبقتين من رقائق النحاس.
يمكن أن تأتي مادة FR4 كمعيار FR4 ، و ارتفاع TG FR-4 ، و ارتفاع CTI FR-4 ، و FR4 بدون أي نحاس مصفح.تتميز FR4 القياسية بمقاومة حرارة تتراوح من 140 إلى 50 درجة مئوية ، بينما تمتلك TG FR4 العالية قيمة انتقال زجاجي تبلغ 180 درجة مئوية.من ناحية أخرى ، يتجاوز مؤشر CTI FR4 المرتفع 600 فولت ، ويثبت FR4 الخالي من النحاس الرقائقي أنه مثالي لدعم اللوحة والألواح العازلة.
يلعب سمك مادة FR4 دورًا مهمًا في تطبيقات ثنائي الفينيل متعدد الكلور المتنوعة.لذلك ، يجب أن يأخذ اختيار السماكة الصحيحة في الاعتبار ما يلي.
| العنصر | الإمكانية |
| المواد الأساسية | FR-4 / ارتفاع TG FR-4 |
| طبقات | 1-22 |
| سمك النحاس الداخلي / الخارجي النهائي | 1-6 أوقية |
| سمك اللوح النهائي | 0.2-7.0 مم |
| حجم الفتحة الصغرى |
الثقب الميكانيكي: 0.15 مم ثقب الليزر: 0.1 مم |
| معاوقة خاضعة للرقابة | +/- 5٪ |
| يسد القدرة فيا | 0.2-0.8 مم |
| الملف الشخصي المخطط التفصيلي | مسار / قطع على شكل حرف V / جسر / ثقب ختم |
| المعالجة السطحية | HASL ، خالي من الرصاص HASL ، غمر ذهبي ، قصدير غمر ، HOSP ... |
لوحات الدوائر المطبوعة الأساسية هي تلك التي تحتوي على مسارات نحاسية أو وصلات بينية على أحد أسطحها فقط.تُعرف هذه الأنواع من اللوحات باسم لوحات الدوائر المطبوعة ذات الطبقة الواحدة أو لوحات الدوائر المطبوعة أحادية الطبقة.تحتوي لوحة الدوائر المطبوعة أحادية الطبقة على طبقة داخلية وطبقة خارجية.
في الرسم التوضيحي أدناه ، يمكنك رؤية تكديس لوحة دوائر مطبوعة أحادية الطبقة.
يمكن أن تكون ركيزة ثنائي الفينيل متعدد الكلور FR4 أو معدن أو سيراميك.يستخدم FR4 في الغالب وهو مادة تصفيح إيبوكسي مقوى.إنها الركيزة الأساسية للوحات الدوائر المطبوعة.إنها مادة متينة للغاية وهناك أنواع مختلفة من السماكة.بعض مركبات ثنائي الفينيل متعدد الكلور ، وخاصة الأرخص منها ، مصنوعة من مواد أخرى وتفتقر إلى متانة FR4.
الطبقة النحاسية عبارة عن رقائق رقيقة من النحاس.يتم تصفيحه على اللوح بمادة لاصقة وحرارة.يتم تطبيقه بشكل شائع على كلا الجانبين على لوحة دوائر مطبوعة على الوجهين.تعني اللوحة ذات الطبقتين أو الوجهين وجود طبقتين من النحاس في الهيكل.يمكنك العثور على مركبات ثنائي الفينيل متعدد الكلور مع طبقة واحدة فقط أو أكثر من 16 طبقة نحاسية!
هل تساءلت يومًا عن سبب ظهور لوحات PCB باللون الأخضر؟بسبب طبقة قناع اللحام.هذه هي الطبقة العلوية فوق رقائق النحاس وتعطي الألواح المطبوعة لونها الأخضر.الغرض الرئيسي من هذه الطبقة هو عزل آثار النحاس عن طريق الاتصال العرضي لأي جندى أو معدن.اللون الشائع هو الأخضر ، لكن ضع في اعتبارك أنه يمكن تصنيع قناع اللحام بجميع الألوان الممكنة تقريبًا.
فوق قناع اللحام ، يتم تطبيق طبقة بيضاء بالشاشة الحريرية.يتم استخدامه لإدخال أي أرقام أو رموز أو أحرف كتعليمات مثل إرشادات للأشخاص لفهم اللوحة بشكل أفضل.مرة أخرى ، يمكن استخدام أي لون وهناك مركبات ثنائي الفينيل متعدد الكلور ذات شاشة حريرية صفراء أو حمراء أو حتى سوداء.
شنتشن Yizhuo إلكترونيات المحدودةتأسست في عام 2012 ، مساحة المصنع أكثر من 5000 متر مربع.لدينا أكثر من 100 عامل و 20 موظفًا ، نحن مصنعون للألمنيوم ثنائي الفينيل متعدد الكلور و FR4 ثنائي الفينيل متعدد الكلور ، منتجاتنا تستخدم على نطاق واسع في الإضاءة والإلكترونيات والطاقة الجديدة والرعاية الطبية والسيارات وغيرها من الصناعات ، ويمكن أن تصل طاقتنا الإنتاجية لثنائي الفينيل متعدد الكلور إلى 120000 متر مربع. / شهريا.
لقد حصل مصنعنا على نظام ISO 9001: 2015 وحاصل على شهادة CE ، ROHS ، UL.بناءً على قدرتنا الإنتاجية وفريق البحث والتطوير ، يمكننا تقديم خدمة ODM أو OEM للعملاء.تباع منتجاتنا بشكل جيد في جميع أنحاء العالم.
مرحبا بكم في إرسال الاستفسار إلينا!
خدمتنا:
* PCB & PCBA OEM / ODM الخدمة
* لوحة دوائر إلكترونية خدمات وقفة واحدة
* ضمان المنتج لمدة عامين
* يتم فحص جودة المنتجات بنسبة 100٪ في كل من الوظائف ومستحضرات التجميل.
التعليمات:
س 1.ما الخدمة التي يمكنك توفيرها؟
ج: نحن مصنعون OEM PCB و PCBA منذ عام 2012 ، يمكننا تقديم حل شامل بما في ذلك تصنيع RD PCB و SMT وتجميع PCBA.
س 2.كيف يمكنني الحصول على عينة للتحقق من الجودة؟
ج: بعد تأكيد السعر ، يمكنك تقديم طلبات لعينات للاختبار والتقييم.
س 3.ما هي المدة الزمنية؟
أ:للعينات ، سوف يستغرق 5-7 أيام عمل ؛للطلبات بالجملة ، سيستغرق الأمر 10-15 يوم عمل.
