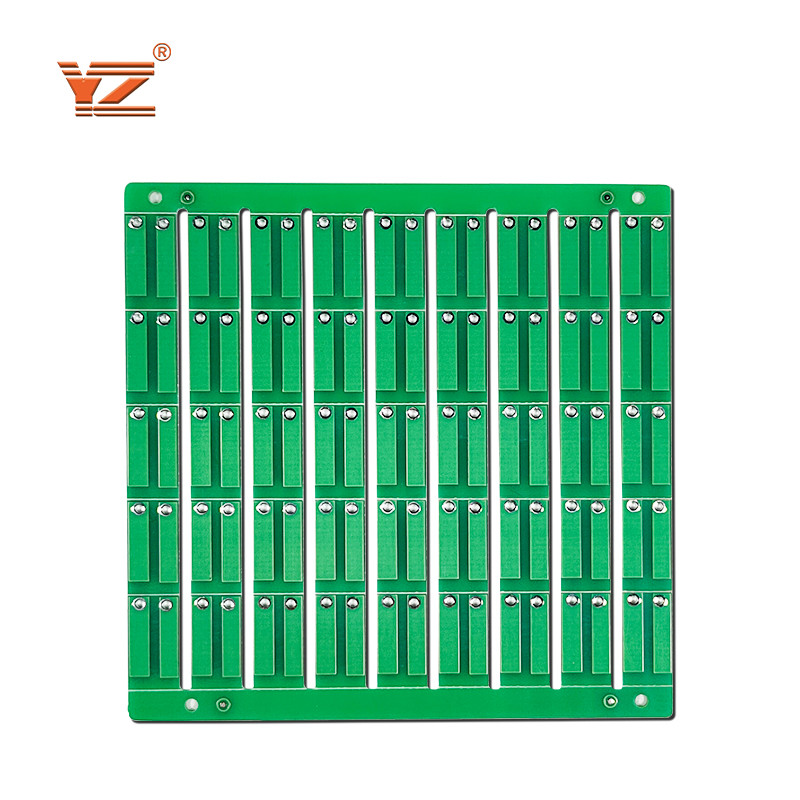

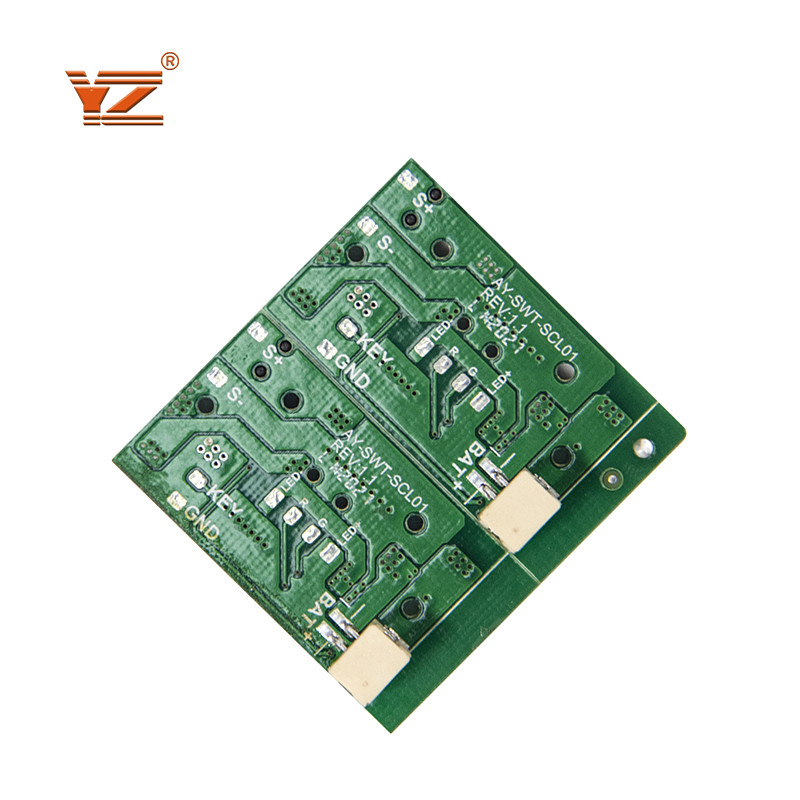

المورد FR4 مزدوج الوجهين Pcb PCBA لوحة الدوائر المطبوعة
يرمز الحرف "FR" إلى "مثبطات اللهب" ، ولا يشير إلى أن المادة تتوافق مع المعيار UL94V-0 ما لم يتم إجراء الاختبار على UL 94 ، اختبار اللهب العمودي في القسم 8 في مختبر متوافق.تم إنشاء التسمية FR-4 بواسطة NEMA في عام 1968.
الإبوكسي الزجاجي FR-4 هو عبارة عن صفائح بلاستيكية بالحرارة عالية الضغط شائعة ومتعددة الاستخدامات مع قوة جيدة لنسب الوزن.مع ما يقرب من الصفر من امتصاص الماء ، يتم استخدام FR-4 بشكل شائع كعازل كهربائي يمتلك قوة ميكانيكية كبيرة.من المعروف أن المادة تحتفظ بقيمها الميكانيكية العالية وخصائصها العازلة للكهرباء في كل من الظروف الجافة والرطبة.هذه السمات ، جنبًا إلى جنب مع خصائص التصنيع الجيدة ، تضفي فائدة على هذه الدرجة لمجموعة متنوعة من التطبيقات الكهربائية والميكانيكية.
FR4 PCB هي لوحات الدوائر المطبوعة باستخدام شرائح FR4.معظم مركبات ثنائي الفينيل متعدد الكلور مصنوعة من FR4 (مثبطات اللهب من المستوى 4).
|
قدرة عملية FR-4
|
|
|
العنصر
|
القدرة الحرفية
|
|
صقل الأسطح
|
HASL ، غمر الذهب ، طلاء الذهب ، OSP ، قصدير الغمر ، إلخ
|
|
طبقة
|
1-32 طبقات
|
|
عرض الخط الأدنى
|
4 ميل
|
|
الحد الأدنى لمساحة الخط
|
4 ميل
|
|
الحد الأدنى للمسافة بين الوسادة إلى الوسادة
|
3 ميل
|
|
الحد الأدنى لقطر الفتحة
|
0.20 ملم
|
|
الحد الأدنى لقطر وسادة الربط
|
0.20 ملم
|
|
ماكس. نسبة من ثقب الحفر وسمك المجلس
|
1:10
|
|
ماكس حجم لوحة التشطيب
|
23 بوصة * 35 بوصة
|
|
مدى سماكة لوح التشطيب
|
0.21-3.2 ملم
|
|
الحد الأدنى لسمك قناع اللحام
|
10 ميكرومتر
|
|
قناع اللحيم
|
أخضر ، أصفر ، أسود ، أبيض ، أحمر ، قناع لحام شفاف حساس للضوء ، قناع لحام قابل للتقطيع
|
|
الحد الأدنى من عرض الهوية
|
4 ميل
|
|
الحد الأدنى لارتفاع Idents
|
25 ميل
|
|
لون الشاشة الحريرية
|
أبيض ، أصفر ، أسود
|
|
تنسيق ملف التاريخ
|
ملف Gerber وملف الحفر ، سلسلة التقارير ، سلسلة PADS 2000 ، سلسلة powerpcb ، ODB ++
|
|
الاختبار الإلكتروني
|
100٪ اختبار إلكتروني: اختبار الجهد العالي
|
|
مواد لثنائي الفينيل متعدد الكلور
|
مادة TG عالية: روجرز عالية التردد ، TEFLON ، TADONIC ، ARLON (مادة خالية من الهالوجير)
|
|
الاختبار الإلكتروني
|
اختبار المعاوقة ، اختبار المقاومة ، الفحص الدقيق ، إلخ
|
|
المتطلبات التكنولوجية الخاصة
|
فياس مكفوفين ومدفونين ونحاس عالي السماكة
|
اكتسبت لوحات الدوائر المطبوعة FR4 شعبية أيضًا للأسباب التالية:
كل هذه الخصائص تجعلها مناسبة في مجموعة متنوعة من البيئات.
شنتشن Yizhuo للإلكترونيات المحدودة. هي مؤسسة وطنية ذات تقنية عالية حاصلة على شهادة ISO9001: 2015 لنظام إدارة الجودة الدولي.لدينا شهادة CE ، ROHS ، UL.تم تأسيسها في عام 2012 وتتألف مساحة المصنع من أكثر من 6000 متر مربع ، و 131 موظفًا ، ودورتين.لدينا القدرة على تصنيع مركبات ثنائي الفينيل متعدد الكلور من الألومنيوم ، مركبات ثنائي الفينيل متعدد الكلور FR4 ، LED PCBA ، وغيرها من المنتجات ذات الصلة.نحن نقدم أيضًا خدمات مثل تصميم ثنائي الفينيل متعدد الكلور وتجميع ثنائي الفينيل متعدد الكلور ومعالجة لوحة LED SMT لخدمات تصميم ثنائي الفينيل متعدد الكلور.تستخدم المنتجات على نطاق واسع في الإضاءة والإلكترونيات والاتصالات والسيارات وغيرها من الصناعات التي تتطلب تبديد الحرارة.يعمل المتخصصون لدينا بشكل وثيق لفهم المتطلبات المحددة لعملائنا.في وحدة اختبار الجودة الخاصة بنا ، نقوم باختبار كل منتج بدقة ، وبالتالي ينتج عنه امتثاله لمعايير الجودة العالمية.يمكننا أن نفعل خدمة الشباك الواحد ODM أو OEM لعملائنا.
نحن مدعومون بقاعدة بنية تحتية على أحدث طراز وفريق من المهنيين المهرة والمتحمسين.لقد قسمنا قاعدة البنية التحتية المتطورة لدينا إلى وحدات مختلفة مثل الشراء والتصميم والتصنيع واختبار الجودة والبحث والتطوير وتسويق المبيعات وتعبئة المستودعات وغير ذلك.هذا يسهل علينا تقديم منتجات خالية من العيوب تمامًا لعملائنا بأسعار السوق الرائدة ومجهزة بأحدث الآلات والتكنولوجيا المبتكرة من أجل تلبية طلبات العملاء على نطاق واسع.مع فريق الإدارة العليا وفريق البحث والتطوير مع خبرة صناعية في المتوسط لأكثر من 10 سنوات ، يتم بيع منتجاتنا بشكل جيد في جميع أنحاء العالم.
خدمتنا:
* PCB & PCBA OEM / ODM الخدمة
* لوحة دوائر إلكترونية خدمات وقفة واحدة
* ضمان المنتج لمدة عامين
* يتم فحص جودة المنتجات بنسبة 100٪ في كل من الوظائف ومستحضرات التجميل.
التعليمات:
س 1.ما الخدمة التي يمكنك توفيرها؟
ج: نحن مصنعون OEM PCB و PCBA منذ عام 2012 ، يمكننا تقديم حل شامل بما في ذلك تصنيع RD PCB و SMT وتجميع PCBA.
س 2.كيف يمكنني الحصول على عينة للتحقق من الجودة؟
ج: بعد تأكيد السعر ، يمكنك تقديم طلبات لعينات للاختبار والتقييم.
س 3.ما هي المدة الزمنية؟
أ:للعينات ، سوف يستغرق 5-7 أيام عمل ؛للطلبات بالجملة ، سيستغرق الأمر 10-15 يوم عمل.
