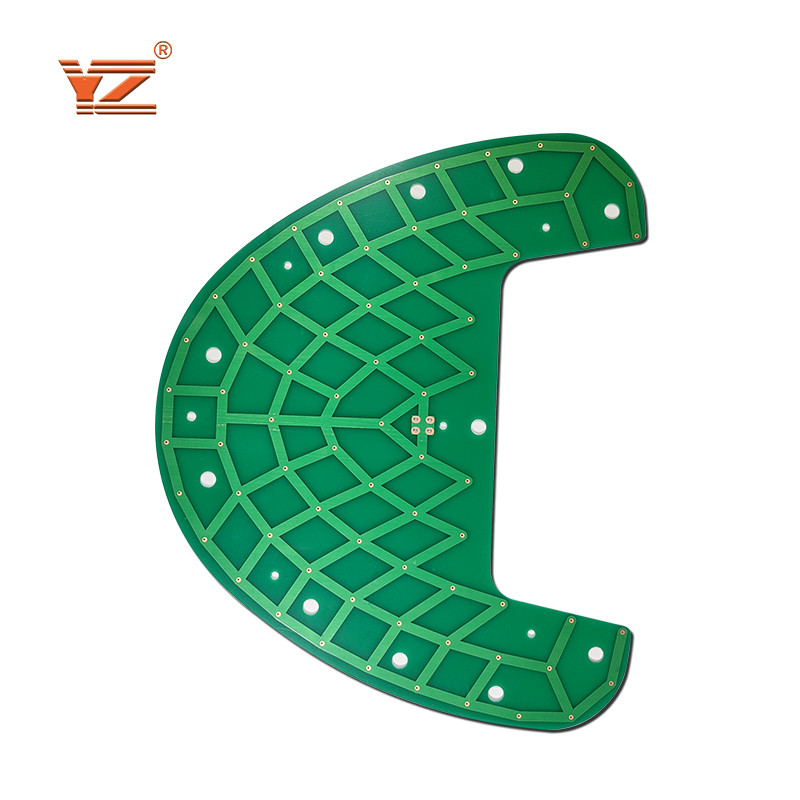

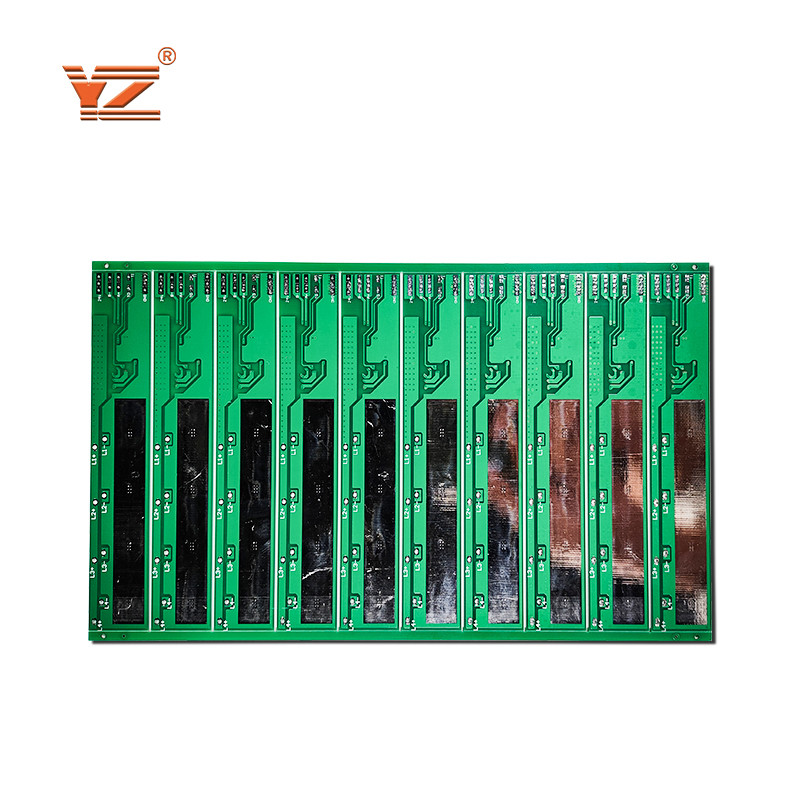

FR4 متعدد الطبقات تجميع لوحة ثنائي الفينيل متعدد الكلور الشركة المصنعة Rohs لوحة الدوائر

مقدمة FR4 متعددة الطبقات ثنائي الفينيل متعدد الكلور:

FR-4 (أو FR4) هو تصنيف مخصص للألواح والأنابيب والقضبان ولوحات الدوائر المطبوعة (PCB) المقواة بالزجاج.FR-4 عبارة عن مادة مركبة تتكون من قماش من الألياف الزجاجية المنسوجة مع مادة رابطة راتينج إيبوكسي مقاومة للهب (ذاتية الإطفاء).

يرمز "FR" إلى مثبطات اللهب ، ويشير إلى أن أمان قابلية الاشتعال لـ FR-4 يتوافق مع معيار UL94V-0.تم إنشاء FR-4 من المواد المكونة (راتنجات الإيبوكسي ، تقوية نسيج الزجاج المنسوج ، مثبطات اللهب المبرومة ، إلخ) بواسطة NEMA في عام 1968.

الإبوكسي الزجاجي FR-4 هو عبارة عن صفائح بلاستيكية بالحرارة عالية الضغط شائعة ومتعددة الاستخدامات مع قوة جيدة لنسب الوزن.مع ما يقرب من الصفر من امتصاص الماء ، يتم استخدام FR-4 بشكل شائع كعازل كهربائي يمتلك قوة ميكانيكية كبيرة.من المعروف أن المادة تحتفظ بقيمها الميكانيكية العالية وخصائصها العازلة للكهرباء في كل من الظروف الجافة والرطبة.هذه السمات ، جنبًا إلى جنب مع خصائص التصنيع الجيدة ، تضفي فائدة على هذه الدرجة لمجموعة متنوعة من التطبيقات الكهربائية والميكانيكية.

NEMA هي السلطة المنظمة لـ FR-4 وغيرها من درجات الصفائح العازلة.تصنيفات الدرجات لشرائح الإيبوكسي الزجاجية هي: G10 و G11 و FR4 و FR5 و FR6.من بين هؤلاء ، يعتبر FR4 هو الدرجة الأكثر استخدامًا اليوم.G-10 ، سلف FR-4 ، يفتقر إلى خصائص القابلية للاشتعال ذاتية الإطفاء لـ FR-4.ومن ثم ، [متى؟] حلت FR-4 محل G-10 في معظم التطبيقات.

عادةً ما تستخدم أنظمة راتنجات الإيبوكسي FR-4 البروم ، هالوجين ، لتسهيل خصائص مقاومة اللهب في رقائق الإيبوكسي الزجاجية FR-4.ستظل بعض التطبيقات التي يكون فيها التدمير الحراري للمادة سمة مرغوبة تستخدم G-10 غير المقاوم للهب.

أنواع FR4 ثنائي الفينيل متعدد الكلور:

1. جانب واحد FR4 ثنائي الفينيل متعدد الكلور

لوحات الدوائر المطبوعة أحادية الجانب Fr4 مصنوعة من راتنجات الايبوكسي ثنائي الفينيل متعدد الكلور ذات رقائق نحاسية على جانب واحد ، ومكوناتها ملصقة على جانب واحد.

2. ضعف الجانب FR4 ثنائي الفينيل متعدد الكلور

إن لوحات الدوائر المطبوعة أحادية الجانب Fr4 مصنوعة أيضًا من مادة ثنائي الفينيل متعدد الكلور راتنجات الإيبوكسي ذات رقائق نحاسية على جانب واحد ، ولكن يتم لصق مكوناتها على جانبين مما يعطي مسار الآثار لتقاطع بعضها البعض.

تحتوي هذه الألواح على النحاس للتوصيل.

3. طبقات متعددة FR4 ثنائي الفينيل متعدد الكلور

تحتوي لوحة الكمبيوتر متعددة الجوانب على أكثر من طبقتين.يحتوي على ثلاث طبقات من المواد للتوصيل.

يتم لصقها في وسط المواد.يتم تصفيح المواد الأساسية معًا تحت ضغط عالٍ ودرجة حرارة عالية لإنتاج ألواح PC متعددة الطبقات.يتم لصق المكونات على جانبي لوحات الكمبيوتر الشخصي.

4. جامدة FR4 ثنائي الفينيل متعدد الكلور

في هذا النوع من لوحات الكمبيوتر الشخصي Fr4 ، المواد الأساسية المستخدمة هي Fr فقط ، ولهذا السبب يسمى هذا بلوحة الدوائر المطبوعة الصلبة fr4.

لا توجد مواد أخرى أو شوائب مضافة إليها إنها دائرة نقية ، وهذا هو السبب في أنها صلبة للوحة الكمبيوتر بالكامل.

5. Rigid-flex FR4 ثنائي الفينيل متعدد الكلور

في هذا النوع من لوحات الكمبيوتر ، تكون المادة الأساسية صلبة ومرنة ، لذا فهي تسمى ألواح Fr4 PC الصلبة المرنة.

المرن يرجع إلى مرونة الدائرة.استخدمنا الألواح الرقيقة لأنها أكثر مرونة وأكثر عرضة للحرارة.

أثناء اللحام ، يمكن أن ينحني لعمل زاوية مرغوبة.

تطبيق FR4 متعدد الطبقات ثنائي الفينيل متعدد الكلور

شنتشن Yizhuo للإلكترونيات المحدودة. هي مؤسسة وطنية ذات تقنية عالية حاصلة على شهادة ISO9001: 2015 لنظام إدارة الجودة الدولي.لدينا شهادة CE ، ROHS ، UL.تم تأسيسها في عام 2012 وتتألف مساحة المصنع من أكثر من 6000 متر مربع ، و 131 موظفًا ، ودورتين.لدينا القدرة على تصنيع مركبات ثنائي الفينيل متعدد الكلور من الألومنيوم ، مركبات ثنائي الفينيل متعدد الكلور FR4 ، LED PCBA ، وغيرها من المنتجات ذات الصلة.نحن نقدم أيضًا خدمات مثل تصميم ثنائي الفينيل متعدد الكلور وتجميع ثنائي الفينيل متعدد الكلور ومعالجة لوحة LED SMT لخدمات تصميم ثنائي الفينيل متعدد الكلور.تستخدم المنتجات على نطاق واسع في الإضاءة والإلكترونيات والاتصالات والسيارات وغيرها من الصناعات التي تتطلب تبديد الحرارة.يعمل المتخصصون لدينا بشكل وثيق لفهم المتطلبات المحددة لعملائنا.في وحدة اختبار الجودة الخاصة بنا ، نقوم باختبار كل منتج بدقة ، وبالتالي ينتج عنه امتثاله لمعايير الجودة العالمية.يمكننا أن نفعل خدمة الشباك الواحد ODM أو OEM لعملائنا.

نحن مدعومون بقاعدة بنية تحتية على أحدث طراز وفريق من المهنيين المهرة والمتحمسين.لقد قسمنا قاعدة البنية التحتية المتطورة لدينا إلى وحدات مختلفة مثل الشراء والتصميم والتصنيع واختبار الجودة والبحث والتطوير وتسويق المبيعات وتعبئة المستودعات وغير ذلك.هذا يسهل علينا تقديم منتجات خالية من العيوب تمامًا لعملائنا بأسعار السوق الرائدة ومجهزة بأحدث الآلات والتكنولوجيا المبتكرة من أجل تلبية طلبات العملاء على نطاق واسع.مع فريق الإدارة العليا وفريق البحث والتطوير مع خبرة صناعية في المتوسط ​​لأكثر من 10 سنوات ، يتم بيع منتجاتنا بشكل جيد في جميع أنحاء العالم.

عملية صنع متعدد الطبقات ثنائي الفينيل متعدد الكلور:

تدخل عدة عوامل في إنتاج مركبات ثنائي الفينيل متعدد الكلور عالية الجودة ومتعددة الطبقات.تتضمن العملية خطوات محددة ضرورية لضمان تغطية كل جانب.نظرًا لوجود أنواع مختلفة من اللوحات متعددة الطبقات ، فقد تختلف عملية التصنيع بناءً على التصميم الفريد الذي تريد تحقيقه.إلى جانب تخطيط الواجهة الأمامية ، يتضمن الإجراء العام ما يلي:

·التآمر الصورة - يقوم بتحويل بيانات الصورة وتحويلها إلى بكسل الصورة.

· التصوير و DES (تطوير ، حفر ، شريط) - يطبق الصورة الأساسية على ثنائي الفينيل متعدد الكلور.

·الفحص البصري الآلي - يتفقد طبقات ثنائي الفينيل متعدد الكلور متعدد اللاعبين قبل التصفيح.

·معالجة الأكسيد والتصفيح - المعالجة الكيميائية المطبقة على الطبقات الداخلية لثنائي الفينيل متعدد الكلور.يربط التصفيح طبقات النحاس والألياف الزجاجية المختلفة معًا.

· حفر وترسب النحاس غير الكهربائي - تخلق هذه العملية ثقوب الحفر والخنادق المطلوبة على ثنائي الفينيل متعدد الكلور.ثم يتم تغطيتها برواسب النحاس.

الاختبار الكهربائي والتصنيع والتقسيم الدقيق والفحص النهائي

التعليمات:

س 1. ما هي تنسيقات الملفات التي تقبلها لإنتاج ثنائي الفينيل متعدد الكلور؟
أ: ملف جربر: CAM350 RS274X

     ملف PCB: Protel 99SE، P-CAD 2001 PCB

     BOM: Excel


س 2.كيف يمكنني الحصول على عينة للتحقق من الجودة؟
ج: بعد تأكيد السعر ، يمكنك تقديم طلبات لعينات للاختبار والتقييم.

س 3.ماذا عن قدرة العرض الخاصة بك؟

أ:قدرتنا على التوريد حوالي 2000 متر مربع كل يوم.حيث تستضيف مساحة المصنع البالغة 25000 متر مربع عمليات البحث والتطوير والتسويق واللوجستيات والمشتريات.
