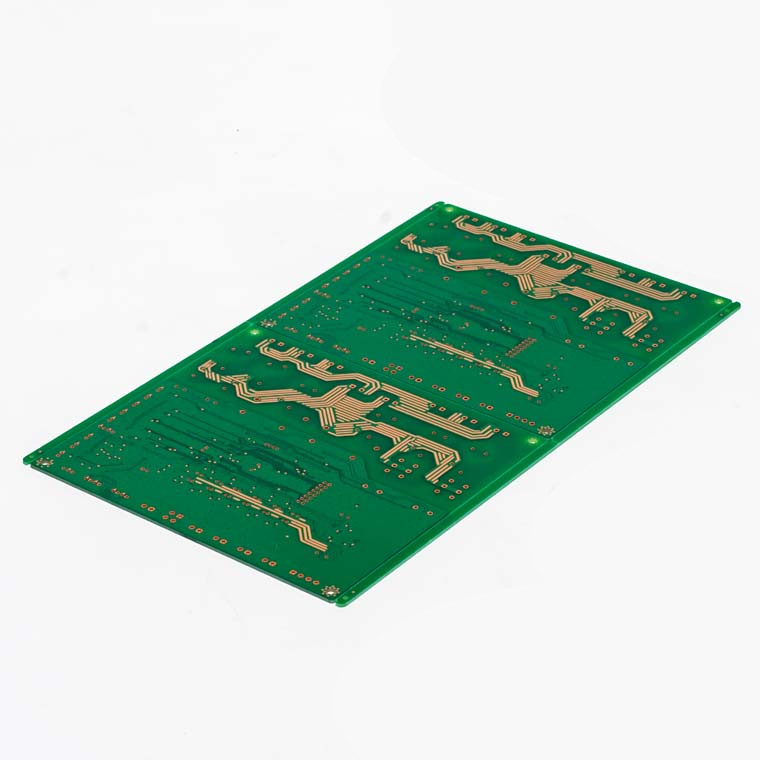

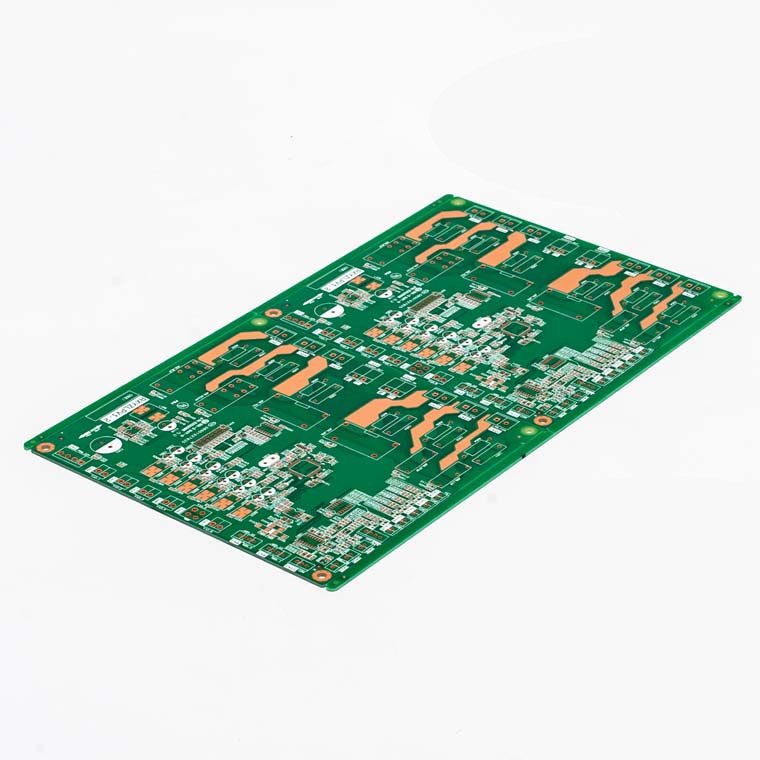

تستخدم لوحة الدوائر المطبوعة FR4 ثنائي الفينيل متعدد الكلور طبقة مزدوجة ثنائي الفينيل متعدد الكلور في الإلكترونيات
لوحة الدوائر Fr4من الألياف الزجاجية.إنها مادة ثنائي الفينيل متعدد الكلور الأكثر شيوعًا.يتكون سمك FR4 1.6 مم من 8 طبقات من الألياف الزجاجية # 7628.يوجد شعار / تعيين الشركة المصنعة لفئة القابلية للاشتعال باللون الأحمر في المنتصف.درجة حرارة استخدام هذه المادة هي 120-130 درجة مئوية.
ما هو FR5؟
FR5 من الألياف الزجاجية مشابه لـ FR4 ، لكن درجة حرارة استخدام هذه المادة هي 140-170 درجة مئوية.
ما هو CEM-1؟
CEM-1 عبارة عن صفائح مدعمة بالورق بطبقة واحدة من القماش الزجاجي # 7628.هذه المادة غير مناسبة للطلاء من خلال الثقوب.
ما هو CEM-3؟
CEM-3 هو الأكثر شبهاً بـلوحة الدوائر Fr4.البناء: حصيرة من الألياف الزجاجية بين طبقتين خارجيتين من قماش زجاجي # 7628.CEM-3 أبيض حليبي ناعم جدا.سعر هذه المادة أقل بنسبة 10-15٪ من سعر FR4.المواد سهلة الحفر والختم.إنه بديل كامل لـ FR4 وله سوق كبير جدًا في الصين.
| العناصر | القدرة الحرفية |
| طبقات | 1-8 طبقات |
| مواد الركائز | الألومنيوم ، 22F ، CEM-1 ، CEM-3 ، فليكس ثنائي الفينيل متعدد الكلور ، الاب -4 |
| سماكة اللوحة | 0.8-3.0 مم |
| سمك رقائق النحاس |
18um-105um
|
| حجم المنتج النهائي | الحد الأدنى 3 * 3 مم كحد أقصى 500 * 1500 مم |
| عرض حفرة دقيقة | 0.5 مم |
| الحد الأدنى لعرض التتبع | 0.2 مم |
| عرض الأسطورة الأدنى | 0.1 ملم |
| توصيل حراري | نعم |
| المعالجة السطحية | HASL (خالٍ من TinLead) ، ENIG (غمر ذهبي) ، فضي غمر ، طلاء ذهبي (ذهبي فلاش) ، OSP ، إلخ |
| تتوفر ألوان قناع اللحام | أخضر ، أبيض ، أحمر ، أصفر ، أسود ، أزرق ، شفاف إلخ |
| الاختبار الإلكتروني | اختبار إلكتروني بنسبة 100٪ (اختبار الجهد العالي) ؛ اختبار المسبار الطائر |
| شهادة | SGS.UL.بنفايات ، CQC.ISO9001: 2015 |
| موك | 5 قطع |
| تطبيق | ضوء LED ، مكيف هواء ، معدات كهربائية ، غسيل آلي ، ميزان وزن ، أنبوب ضوء ، مصباح طاولة ، مصباح سقف ، مصباح حائط ، مكبر صوت ، لوحة تحكم ، لوحة رئيسية ، تلفزيون ، شاشة LCD ، LED |
التعليمات:
س 1.ما الخدمة التي يمكنك توفيرها؟
أ:نحن مصنعون OEM PCB و PCBA منذ عام 2012 ، يمكننا تقديم حل شامل بما في ذلك تصنيع RD PCB و SMT و PCBA التجميعي.
س 2.هل لديك أي حد أدنى لكمية الطلب؟
أ:نعم ، العينة تحتاج ما لا يقل عن 5 قطع.
س 3:هل تقدمون ضمان للمنتجات؟
ج: نعم ، نحن نقدم ضمان لمدة سنتين لمنتجاتنا.
