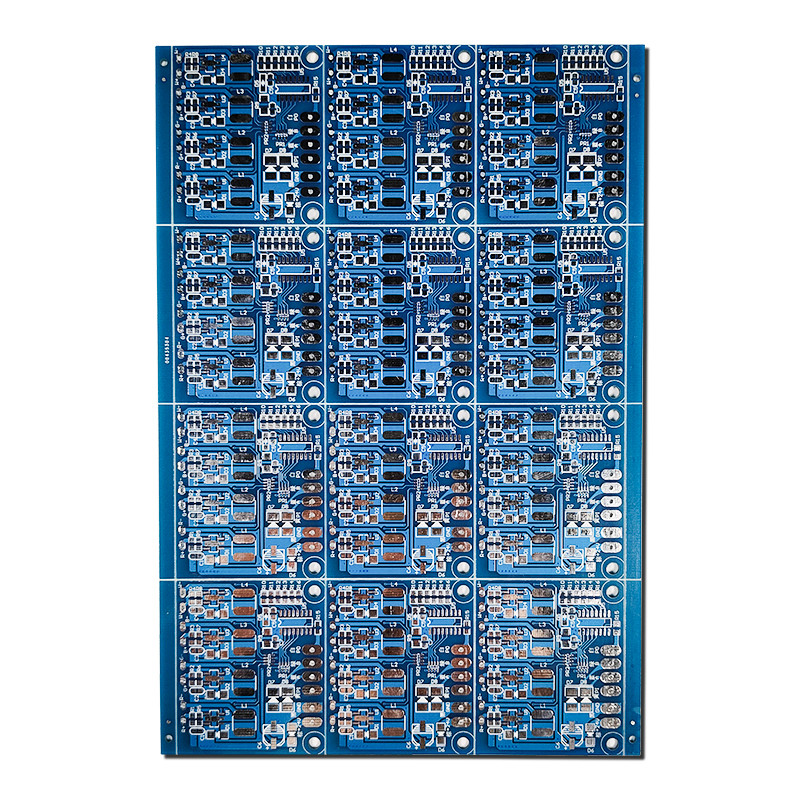

FR4 متعدد الطبقات 94v0 مكونات إلكترونية SMD لوحة الدوائر المطبوعة
1 قطع
MOQ
كبير. img.alt
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Yizhuo
إصدار الشهادات: UL,CE,ROHS
رقم الموديل: لوحة دائرة كهربائية FR4 10
تسليط الضوء:

لوحة دوائر FR4 متعددة الطبقات 94v0

,

لوحة دوائر مطبوعة للمكونات الإلكترونية

,

لوحة دوائر مطبوعة IPC-II Standard

شروط الدفع والشحن
تفاصيل التغليف: حزمة فراغ
وقت التسليم: 10-12 يوم عمل
شروط الدفع: تي / ت
القدرة على العرض: 120000 م 2 / شهريا
مواصفات
المواد الأساسية: FR-4 1.6 مم 1 أوقية من النحاس
سماكة مجلس: 1.6 ملم - 5.0
طبقة: 1-24 طبقة
معيار ثنائي الفينيل متعدد الكلور:: معيار IPC-II
حجم اللوحة: يمكن تخصيص
اختبار PCBA: مسبار الطيران ، 100٪
Min. دقيقة. Hole Size حجم الحفرة: 0.8 مم
منتوج وصف

FR4 متعدد الطبقات 94v0 مكونات إلكترونية SMD لوحة الدوائر المطبوعة


تنقسم لوحة الدوائر المطبوعة (PCB) إلى لوحات أحادية الجانب ولوحات على الوجهين ولوحات متعددة الطبقات.

الأول هو الألواح أحادية الجانب ، على أبسط ثنائي الفينيل متعدد الكلور ، حيث تتركز الأجزاء من جانب والأسلاك على الجانب الآخر ، ولأن السلك موجود على جانب واحد فقط ، فإنه يسمى الألواح أحادية الجانب ، أحادي الجانب عادة ما تكون اللوحات سهلة الصنع ومنخفضة التكلفة ، ولكن العيب هو أنه لا يمكن تطبيقها على المنتجات المعقدة للغاية.

الألواح ذات الوجهين هي امتداد للألواح أحادية الجانب ، وعندما لا تتمكن الأسلاك أحادية الطبقة من تلبية احتياجات المنتج الإلكتروني ، يتم استخدام الألواح ذات الوجهين ، وكلا الجانبين مغطى بسلك نحاسي ، ويمكن أن يمر من خلاله الفتحة لتوجيه الخط بين الطبقتين لتشكيل اتصال الشبكة المطلوب.

اللوحات متعددة الطبقات عبارة عن لوحة طباعة بها ثلاث طبقات من الطبقة الرسومية الموصلة والمواد العازلة بينهما ، والرسم البياني الموصّل مترابط وفقًا للمتطلبات. السرعة ، متعددة الوظائف ، سعة كبيرة ، حجم صغير ، نوع رفيع وخفيف الوزن.


العناصر القدرة الحرفية
طبقات 1-8 طبقات
مواد الركائز الألومنيوم ، 22F ، CEM-1 ، CEM-3 ، فليكس ثنائي الفينيل متعدد الكلور ، الاب -4
سماكة اللوحة 0.8-3.0 مم
سمك رقائق النحاس

18um-105um


حجم المنتج النهائي الحد الأدنى 3 * 3 مم كحد أقصى 500 * 1500 مم
عرض حفرة دقيقة 0.5 مم
الحد الأدنى لعرض التتبع 0.2 مم
عرض الأسطورة الأدنى 0.1 ملم
توصيل حراري نعم
المعالجة السطحية HASL (خالٍ من TinLead) ، ENIG (غمر ذهبي) ، فضي غمر ، طلاء ذهبي (ذهبي فلاش) ، OSP ، إلخ
تتوفر ألوان قناع اللحام أخضر ، أبيض ، أحمر ، أصفر ، أسود ، أزرق ، شفاف إلخ
الاختبار الإلكتروني اختبار إلكتروني بنسبة 100٪ (اختبار الجهد العالي) ؛ اختبار المسبار الطائر
شهادة SGS.UL.بنفايات ، CQC.ISO9001: 2015
موك 5 قطع
تطبيق ضوء LED ، مكيف هواء ، معدات كهربائية ، غسيل آلي ، ميزان وزن ، أنبوب ضوء ، مصباح طاولة ، مصباح سقف ، مصباح حائط ، مكبر صوت ، لوحة تحكم ، لوحة رئيسية ، تلفزيون ، شاشة LCD ، LED


FR4 متعدد الطبقات 94v0 مكونات إلكترونية SMD لوحة الدوائر المطبوعة 0FR4 متعدد الطبقات 94v0 مكونات إلكترونية SMD لوحة الدوائر المطبوعة 1
شنتشن Yizhuo شركة الإلكترونيات المحدودةتأسست في عام 2012 ، تبلغ مساحة المصنع أكثر من 5000 متر مربع.لدينا أكثر من 100 عامل و 20 موظفًا ، نحن مصنعون من الألومنيوم ثنائي الفينيل متعدد الكلور و FR4 ثنائي الفينيل متعدد الكلور ، منتجاتنا تستخدم على نطاق واسع في الإضاءة والإلكترونيات والطاقة الجديدة والرعاية الطبية والسيارات وغيرها من الصناعات ، ويمكن أن تصل طاقتنا الإنتاجية لثنائي الفينيل متعدد الكلور إلى 120000 متر مربع. / شهريا.

FR4 متعدد الطبقات 94v0 مكونات إلكترونية SMD لوحة الدوائر المطبوعة 2
FR4 متعدد الطبقات 94v0 مكونات إلكترونية SMD لوحة الدوائر المطبوعة 3
FR4 متعدد الطبقات 94v0 مكونات إلكترونية SMD لوحة الدوائر المطبوعة 4
التعليمات:
س 1.ما الخدمة التي يمكنك توفيرها؟
أ:نحن مصنعون OEM PCB و PCBA منذ عام 2012 ، يمكننا تقديم حل شامل بما في ذلك تصنيع RD PCB و SMT و PCBA التجميعي.

س 2.
هل لديك أي حد أدنى لكمية الطلب؟
أ:نعم ، العينة تحتاج ما لا يقل عن 5 قطع.

س 3:هل تقدمون ضمان للمنتجات؟
ج: نعم ، نحن نقدم ضمان لمدة سنتين لمنتجاتنا.
