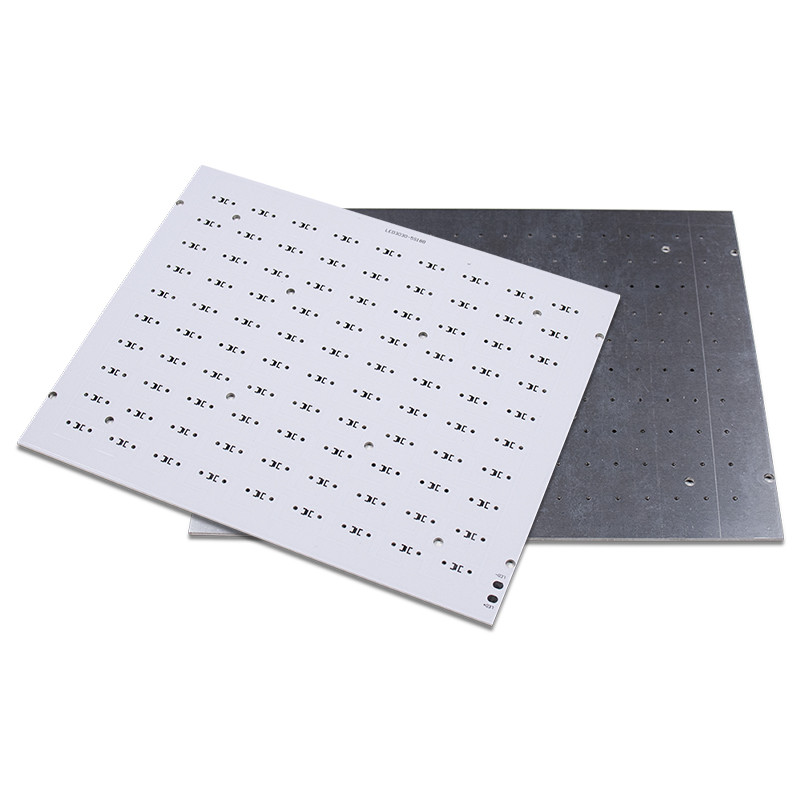

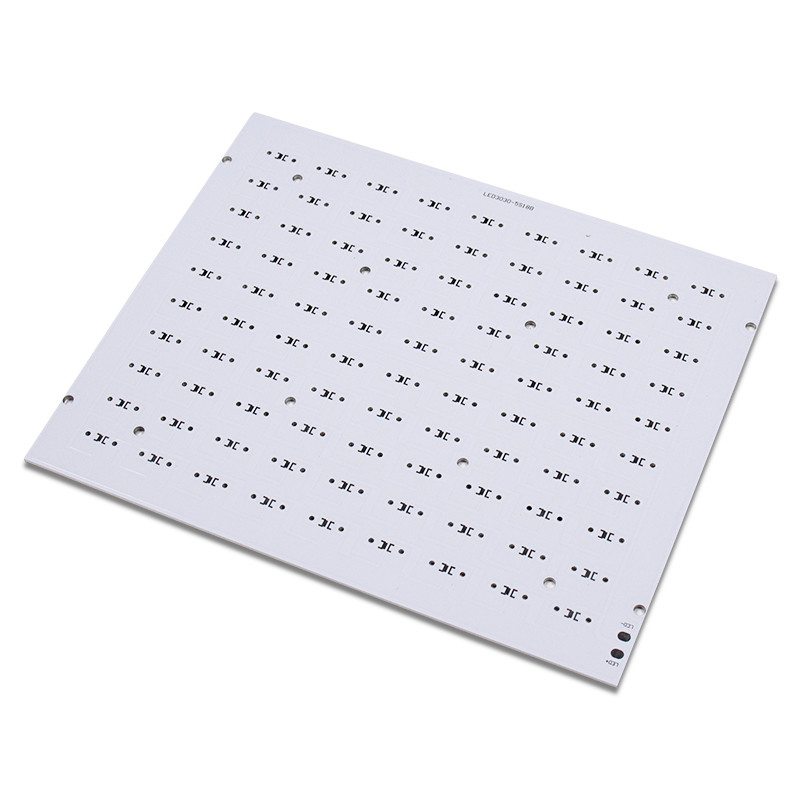

LED ضوء الألومنيوم PCB طباعة لوحة الدوائر المصنعة
مقدمة من لوحة دوائر الطباعة الألومنيوم PCB:
من بين جميع مركبات ثنائي الفينيل متعدد الكلور ذات النواة المعدنية ، يعتبر ثنائي الفينيل متعدد الكلور الألومنيوم هو النوع الأكثر شيوعًا.تتكون المادة الأساسية من نواة من الألومنيوم ومعيار FR4.تتميز بطبقة مغلفة حرارية تعمل على تبديد الحرارة بطريقة فعالة للغاية أثناء تبريد المكونات وزيادة الأداء العام للمنتجات.حاليًا ، يعتبر ثنائي الفينيل متعدد الكلور المدعوم بالألمنيوم حلاً لتطبيقات الطاقة العالية والتسامح الشديد.
مزايا لوحة دوائر الطباعة الألومنيوم PCB:
1.صديق للبيئة: الألمنيوم غير سام وقابل لإعادة التدوير.يساعد التصنيع باستخدام الألمنيوم أيضًا على توفير الطاقة نظرًا لسهولة تجميعه.بالنسبة لموردي لوحات الدوائر المطبوعة ، يساعد استخدام هذا المعدن في الحفاظ على صحة كوكبنا.
2- تبديد الحرارة: يمكن أن تسبب درجات الحرارة المرتفعة أضرارًا جسيمة للإلكترونيات ، لذلك من الحكمة استخدام مادة يمكن أن تساعد في تبديد الحرارة.يمكن للألمنيوم في الواقع نقل الحرارة بعيدًا عن المكونات الحيوية ، وبالتالي تقليل التأثير الضار الذي يمكن أن يحدث على لوحة الدائرة.
3- متانة أعلى: يوفر الألمنيوم القوة والمتانة لمنتج لا تستطيع قواعده السيراميك أو الألياف الزجاجية.الألومنيوم مادة أساسية متينة يمكن أن تقلل من الكسر العرضي أثناء التصنيع والمناولة والاستخدام اليومي.
4-خفيف الوزن: نظرًا لقوة تحمله المذهلة ، يعتبر الألومنيوم معدنًا خفيف الوزن بشكل مدهش.يضيف الألمنيوم القوة والمرونة دون إضافة أي وزن إضافي.
|
1. المواد الأساسية
|
FR-4 / ألمنيوم / CEM-1
|
|
2. طبقات
|
1-40
|
|
3-سمك النحاس الداخلي / الخارجي مصقول
|
1-6 أوقية
|
|
4. سمك المجلس النهائي
|
0.2-7.0 مم
|
|
5. min حجم ثقب
|
الثقب الميكانيكي: 0.15 مم ثقب الليزر: 0.1 مم
|
|
6. التحكم في المعاوقة
|
+/- 5٪
|
|
7.Plugging فيا القدرة
|
0.2-0.8 مم
|
|
8. الملف الشخصي التفصيلي
|
مسار / قطع على شكل حرف V / جسر / ثقب ختم
|
|
9- معالجة السطح
|
HASL ، خالي من الرصاص HASL ، ذهب مغمور ، قصدير غمر ، فضي غمر ، ذهب صلب ، ذهب فلاش ، OPS ...
|
هيكل لوحة دوائر الطباعة الألومنيوم PCB:
1. طبقة النحاس الدائرة
يتم حفر الطبقة النحاسية للدائرة (عادةً باستخدام رقائق نحاسية إلكتروليتية) لتشكيل دائرة مطبوعة ، والتي تُستخدم لتحقيق تجميع الجهاز وتوصيله.بالمقارنة مع FR-4 التقليدي ، بنفس السماكة ونفس عرض الخط ، يمكن أن تحمل ركيزة الألومنيوم تيارًا أعلى.
2. طبقة عازلة
الطبقة العازلة هي التقنية الأساسية لركيزة الألومنيوم ، والتي تلعب بشكل أساسي وظائف الترابط والعزل والتوصيل الحراري.تعد الطبقة العازلة من ركيزة الألومنيوم أكبر حاجز حراري في هيكل وحدة الطاقة.كلما كانت الموصلية الحرارية للطبقة العازلة أفضل ، كلما كان من الأفضل نشر الحرارة المتولدة أثناء تشغيل الجهاز ، وانخفاض درجة حرارة تشغيل الجهاز ، وذلك لزيادة حمل الطاقة للوحدة ، وتقليل الحجم ، وإطالة العمر الافتراضي ، وزيادة خرج الطاقة.
3. الركيزة المعدنية
يعتمد نوع المعدن المستخدم في الركيزة المعدنية العازلة على الاعتبار الشامل لمعامل التمدد الحراري والتوصيل الحراري والقوة والصلابة والوزن وحالة السطح وتكلفة الركيزة المعدنية.
بشكل عام ، مع الأخذ في الاعتبار الظروف مثل التكلفة والأداء الفني ، تعتبر لوحة الألومنيوم خيارًا مثاليًا.ألواح الألمنيوم المتوفرة 6061 ، 5052 ، 1060 وهلم جرا.إذا كانت هناك متطلبات أعلى للتوصيل الحراري والخصائص الميكانيكية والخصائص الكهربائية والخصائص الخاصة الأخرى ، فيمكن أيضًا استخدام الألواح النحاسية وألواح الفولاذ المقاوم للصدأ وألواح الحديد وألواح الصلب السيليكونية.
شنتشن Yizhuo للإلكترونيات المحدودة.هي مؤسسة وطنية ذات تقنية عالية حاصلة على شهادة ISO9001: 2015 لنظام إدارة الجودة الدولي.لدينا شهادة CE ، ROHS ، UL.تأسست في عام 2012 وتتكون مساحة المصنع من أكثر من 6000 متر مربع ، و 120 موظفًا ، ودورتين.لدينا القدرة على تصنيع مركبات ثنائي الفينيل متعدد الكلور من الألومنيوم ، مركبات ثنائي الفينيل متعدد الكلور FR4 ، LED PCBA ، وغيرها من المنتجات ذات الصلة.نحن نقدم أيضًا خدمات مثل تصميم ثنائي الفينيل متعدد الكلور وتجميع ثنائي الفينيل متعدد الكلور ومعالجة لوحة LED SMT لخدمات تصميم ثنائي الفينيل متعدد الكلور.تستخدم المنتجات على نطاق واسع في الإضاءة والإلكترونيات والاتصالات والسيارات وغيرها من الصناعات التي تتطلب تبديد الحرارة.يعمل المتخصصون لدينا بشكل وثيق لفهم المتطلبات المحددة لعملائنا.في وحدة اختبار الجودة الخاصة بنا ، نقوم باختبار كل منتج بدقة ، وبالتالي نتج عنه امتثاله لمعايير الجودة العالمية.يمكننا أن نفعل خدمة الشباك الواحد ODM أو OEM لعملائنا.
التعليمات:
س 1.هل من المقبول طباعة الشعار الخاص بي على المنتج؟
أ:نعم.يرجى إبلاغنا رسميًا قبل إنتاجنا وتأكيد التصميم بناءً على نموذجنا أولاً.
س 2:هل تقدمون ضمان للمنتجات؟
أ:نعم ، نحن نقدم ضمان لمدة سنتين لمنتجاتنا..
Q3: كيف يمكنني الحصول على عينة للتحقق من الجودة الخاصة بك؟
ج: بعد تأكيد السعر ، يمكنك تقديم طلبات لعينات للاختبار والتقييم.
