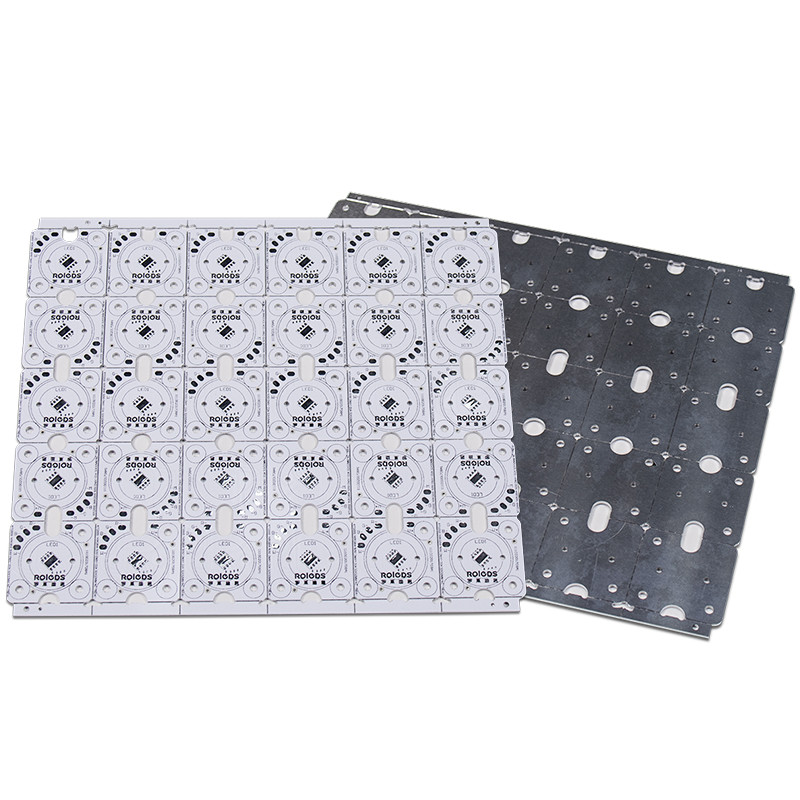

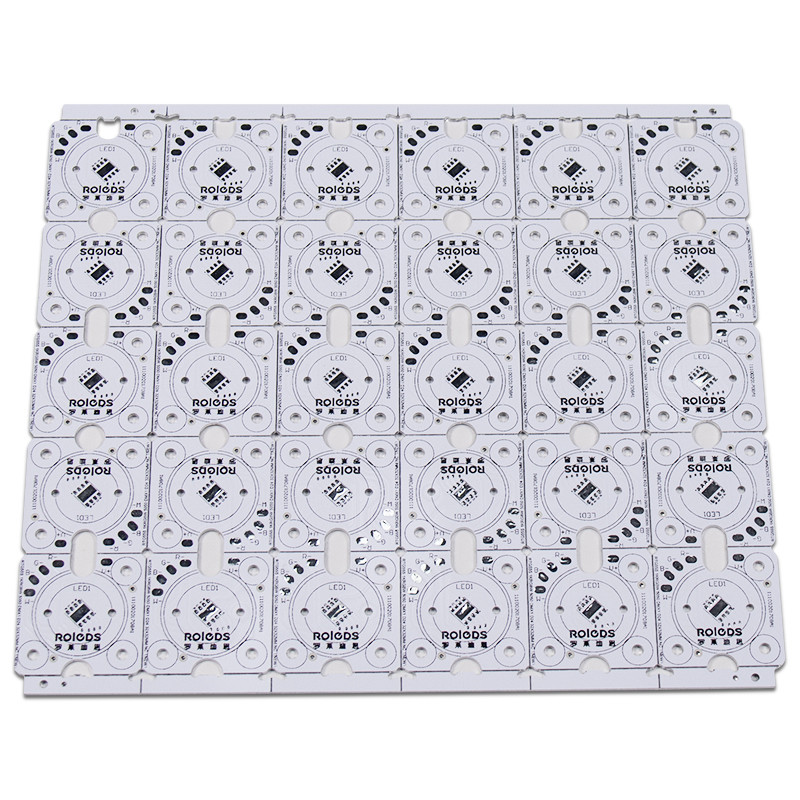

أدى MCPCB LED ضوء PCB الصانع جانب واحد Pcbs
2 قطع
MOQ
كبير. img.alt
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Yizhuo
إصدار الشهادات: CE,ROHS,UL
رقم الموديل: MC ثنائي الفينيل متعدد الكلور 06
تسليط الضوء:

ضوء LED أحادي الجانب

,

MCPCB أحادي الجانب

,

معتمد من CE

شروط الدفع والشحن
تفاصيل التغليف: التعبئة الفراغ الداخلية ، التعبئة والتغليف علبة كرتون القياسية الخارجية.
وقت التسليم: 10-12 يوم عمل
شروط الدفع: تي / تي ، ويسترن يونيون
مواصفات
اسم المنتج: MC ثنائي الفينيل متعدد الكلور
التنميط اللكم: التوجيه ، V-CUT ، Beveling
الشاشة الحريرية: أبيض ، أسود ، أصفر
الاختبار الكهربائي: تركيبات / مسبار طائر
تشطيبات السطح: HASL، OSP، ENIG، إصبع ذهبي
خدمة: خدمة الشباك الواحد
منتوج وصف

أدى MCPCB LED ضوء PCB الصانع جانب واحد Pcbs



أداء الصمام MC ثنائي الفينيل متعدد الكلور:

1. التبديد الحراري

ركائز ثنائي الفينيل متعدد الكلور الشائعة ، مثل FR4 ، CEM3 هي موصلات ضعيفة للحرارة.إذا تعذر توزيع حرارة المعدات الإلكترونية في الوقت المناسب ، فسيؤدي ذلك إلى فشل المكونات الإلكترونية في درجات الحرارة العالية.يمكن لركائز الألمنيوم أن تحل مشكلة التبديد الحراري.



2. التمدد الحراري

يمكن لـ PCB الركيزة المصنوعة من الألومنيوم حل مشكلة التبديد الحراري بشكل فعال ، بحيث يمكن التخفيف من مشكلة التمدد الحراري والتقلص للمكونات الموجودة على لوحات الدوائر المطبوعة بمواد مختلفة ، مما يحسن من متانة وموثوقية الجهاز بأكمله والمعدات الإلكترونية.على وجه الخصوص ، يمكن لركيزة الألومنيوم أن تحل مشاكل التمدد والانكماش الحراري SMT (تقنية تركيب السطح).



3. استقرار الأبعاد

تتميز لوحة الدوائر المطبوعة ذات الركيزة المصنوعة من الألومنيوم باستقرار أعلى على ما يبدو من المواد العازلة للوحة الدوائر المطبوعة.عند التسخين من 30 درجة مئوية إلى 140 ~ 150 درجة مئوية ، يكون التغيير في أبعاد ركيزة الألومنيوم 2.5 ~ 3.0٪ فقط.



4. أداء آخر

لوحة الدوائر المطبوعة من الألومنيوم لها تأثير التدريع ، ويمكن أن تحل محل الركيزة الخزفية الهشة.تساعد ركيزة الألومنيوم أيضًا على تحسين مقاومة الحرارة والخصائص الفيزيائية وتقليل تكاليف الإنتاج والعمالة.





1. المواد الأساسية
FR-4 / ألمنيوم / CEM-1
2. طبقات
1-40
3-سمك النحاس الداخلي / الخارجي مصقول
1-6 أوقية
4. سمك المجلس النهائي
0.2-7.0 مم
5. min حجم ثقب
الثقب الميكانيكي: 0.15 مم ثقب الليزر: 0.1 مم
6. التحكم في المعاوقة
+/- 5٪
7.Plugging فيا القدرة
0.2-0.8 مم
8. الملف الشخصي التفصيلي
مسار / قطع على شكل حرف V / جسر / ثقب ختم
9- معالجة السطح
HASL ، خالي من الرصاص HASL ، ذهب مغمور ، قصدير غمر ، فضي غمر ، ذهب صلب ، ذهب فلاش ، OPS ...




أدى MCPCB LED ضوء PCB الصانع جانب واحد Pcbs 0




قاعدة الألومنيوم لديها وظيفة تبديد حراري جيدة.نظرًا لأن LED سوف يولد الكثير من الحرارة ، فإن لوحة الدوائر المطبوعة لمصباح LED تكون عمومًا ركيزة من الألومنيوم.



1. المعدات السمعية: مكبرات الإدخال والإخراج ، ومضخمات الصوت المتوازنة ، ومضخمات الصوت ، ومضخمات الصوت ، ومضخمات الطاقة ، وما إلى ذلك.

2. معدات إمداد الطاقة: مثبت ، مكيف ، محول تيار متردد ، وما إلى ذلك.

3. المعدات الإلكترونية للاتصالات: مكبرات الصوت عالية التردد ، ودائرة كهربائية التصفية.

4. المعدات المكتبية التلقائية: سائق المحرك وهلم جرا.

5. الكمبيوتر: جهاز إمداد الطاقة ومحرك الأقراص المرنة واللوحة الأم وما إلى ذلك.

6. وحدات الطاقة: العاكسات ، المرحلات الصلبة ، الجسور المعدلة وما إلى ذلك.

7. التحكم الإلكتروني: المرحلات ، قاعدة الترانزستور ، مجموعة متنوعة من المكونات في الدائرة.

8. المفاتيح والميكروويف: الرادياتير وأجهزة أشباه الموصلات والعزل الحراري وجهاز التحكم بالمحرك.

9. المركبات الصناعية: الإشعال ، منظم الجهد ، نظام التحكم الآلي في السلامة ، نظام تحويل الإضاءة.

10. شاشة LED (وضعان: شاشة LED ، شاشة بمصدر ضوء LED)

11. الإضاءة: مع الترويج للمصابيح الموفرة للطاقة ، يرحب السوق بمجموعة متنوعة من مصابيح LED الموفرة للطاقة ، لذلك فإن ركائز الألومنيوم لمصابيح LED لها تطبيقات واسعة النطاق.

أدى MCPCB LED ضوء PCB الصانع جانب واحد Pcbs 1

شنتشن Yizhuo للإلكترونيات المحدودة.هي مؤسسة وطنية ذات تقنية عالية حاصلة على شهادة ISO9001: 2015 لنظام إدارة الجودة الدولي.لدينا شهادة CE ، ROHS ، UL.تأسست في عام 2012 وتتكون مساحة المصنع من أكثر من 6000 متر مربع ، و 120 موظفًا ، ودورتين.لدينا القدرة على تصنيع مركبات ثنائي الفينيل متعدد الكلور من الألومنيوم ، مركبات ثنائي الفينيل متعدد الكلور FR4 ، LED PCBA ، وغيرها من المنتجات ذات الصلة.نحن نقدم أيضًا خدمات مثل تصميم ثنائي الفينيل متعدد الكلور وتجميع ثنائي الفينيل متعدد الكلور ومعالجة لوحة LED SMT لخدمات تصميم ثنائي الفينيل متعدد الكلور.تستخدم المنتجات على نطاق واسع في الإضاءة والإلكترونيات والاتصالات والسيارات وغيرها من الصناعات التي تتطلب تبديد الحرارة.يعمل المتخصصون لدينا بشكل وثيق لفهم المتطلبات المحددة لعملائنا.في وحدة اختبار الجودة الخاصة بنا ، نقوم باختبار كل منتج بدقة ، وبالتالي نتج عنه امتثاله لمعايير الجودة العالمية.يمكننا أن نفعل خدمة الشباك الواحد ODM أو OEM لعملائنا.
أدى MCPCB LED ضوء PCB الصانع جانب واحد Pcbs 2

أدى MCPCB LED ضوء PCB الصانع جانب واحد Pcbs 3


التعليمات:
س 1.هل من المقبول طباعة الشعار الخاص بي على المنتج؟

أ:نعم.يرجى إبلاغنا رسميًا قبل إنتاجنا وتأكيد التصميم بناءً على نموذجنا أولاً.

س 2:هل تقدمون ضمان للمنتجات؟
أ:نعم ، نحن نقدم ضمان لمدة سنتين لمنتجاتنا..

س 3:هل سيتم اختبار منتجنا قبل الشحن؟
أ:نعم ، يمكننا تقديم اختبار الدائرة الوظيفية إذا زودتنا بطرق الاختبار.
