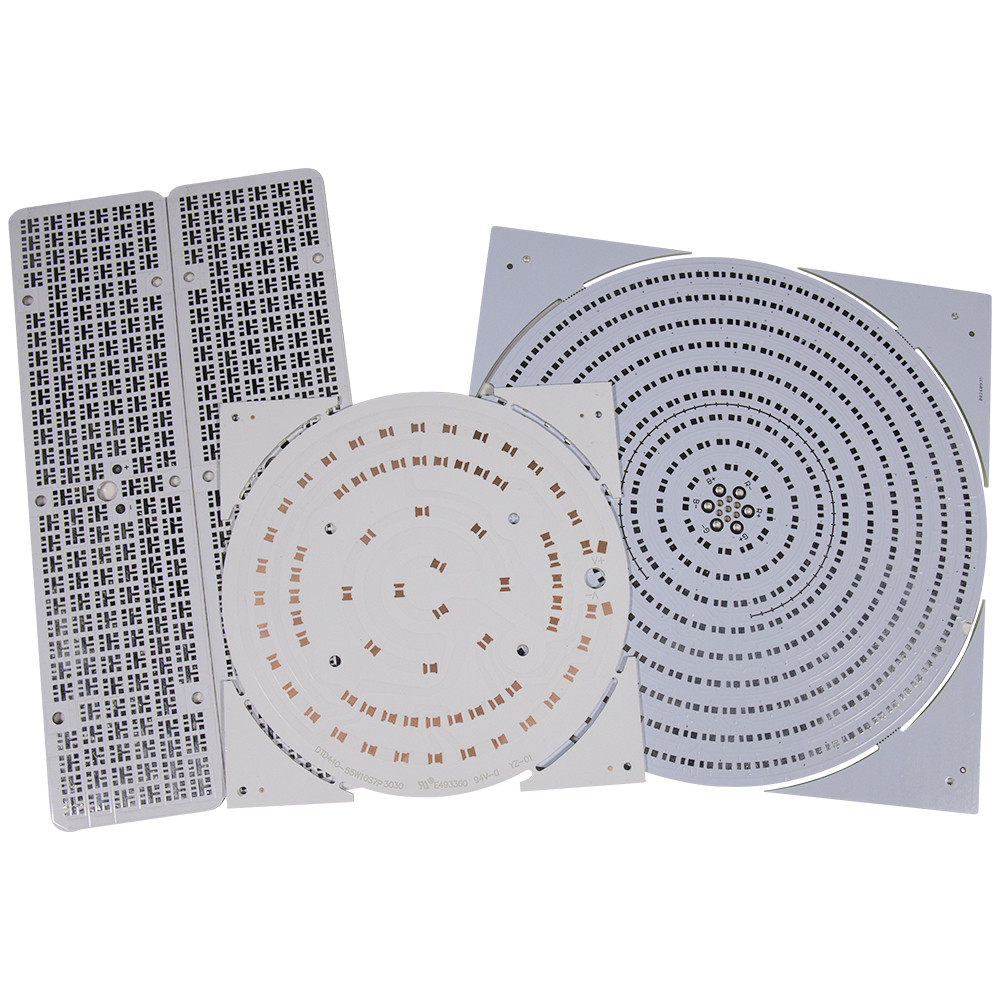

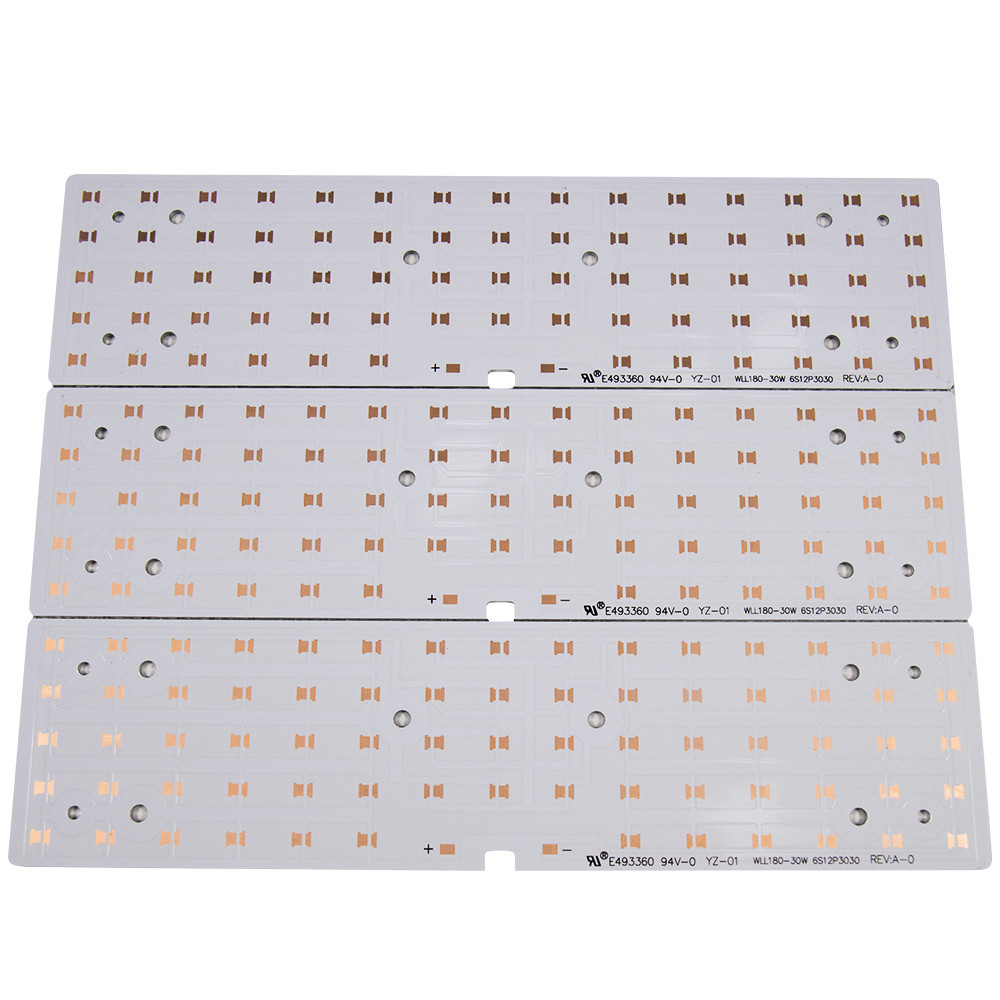

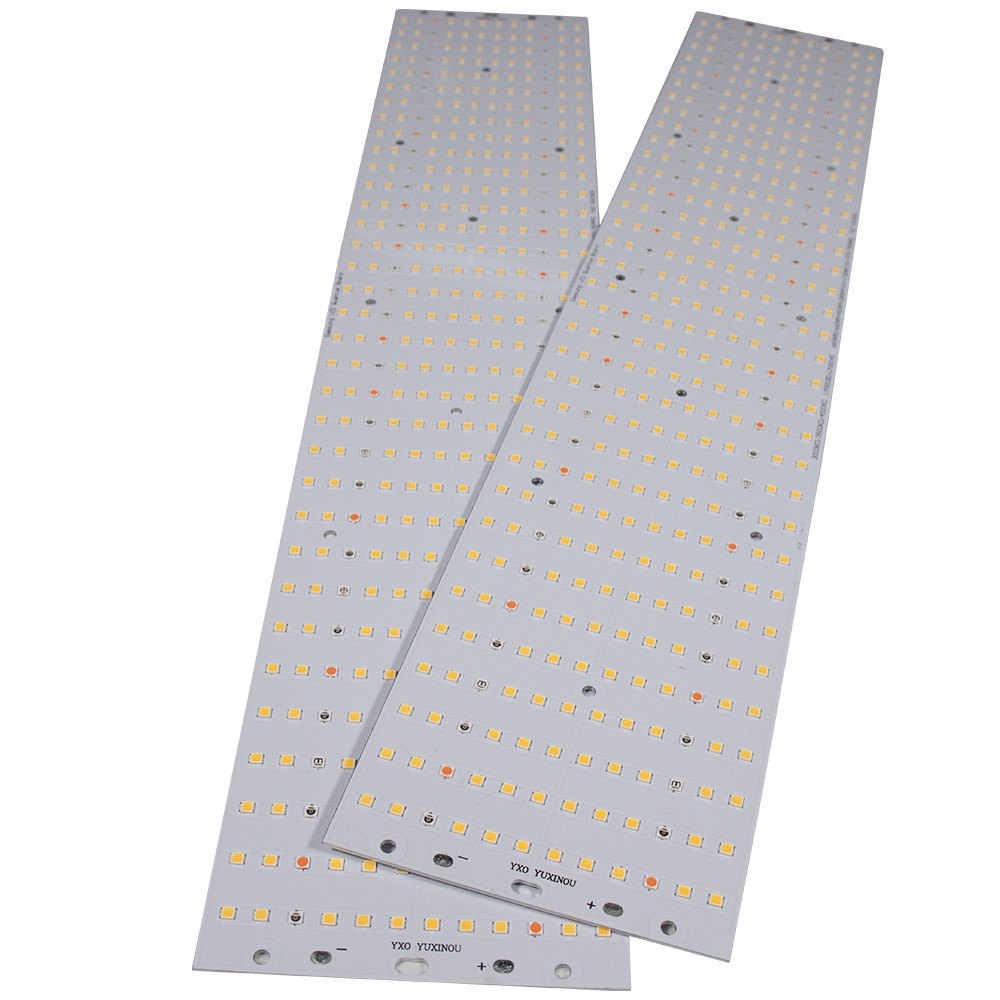

تخصيص لوحة دائرة كهربائية أحادية الجانب مستديرة من الألومنيوم ثنائي الفينيل متعدد الكلور 12 فولت
تخصيص جولة واحدة من جانب ثنائي الفينيل متعدد الكلور 12 فولت أدى ضوء لوحة الدوائر المخصصة جولة واحدة من جانب ثنائي الفينيل متعدد الكلور 12 فولت أدى ضوء لوحة الدوائر
| نوع المادة | الألومنيوم |
| سماكة مجلس | 0.5 ~ 3.2 مم |
| طبقة لوحة PCB | من جانب واحد |
|
سماكة النحاس
|
1 أوقية ~ 4 أوقية |
| PCB بالشاشة الحريرية اللون | أسود |
| ثنائي الفينيل متعدد الكلور السطح الانتهاء | OSP |
| طريقة اختبار | مسبار الطيران / منصة الاختبار / تجهيزات الاختبار |
| ملفات الإنتاج المطلوبة | ملفات جربر وقائمة Bom / البرامج الثابتة |
| الكلمات الدالة | تصميم ثنائي الفينيل متعدد الكلور |
| دقيقة.تباعد الأسطر | 0.1 مم |
| عرض الخط الأدنى | 0.1 مم |
جانب واحد ثنائي الفينيل متعدد الكلور:
PCB أحادي الجانب عبارة عن دائرة مطبوعة فقط على جانب واحد من الركيزة ، والمعروفة أيضًا باسم لوحة النقش المطبوعة.عادة ما تتم طباعة مقاومة الحفر بواسطة تقنية طباعة الشاشة ، ويتم تشكيل نمط الموصل بواسطة النقش الكيميائي لإزالة رقائق النحاس المكشوفة.
مادة نموذجية للوحة الدوائر المطبوعة أحادية الجانب
تُستخدم طريقة تصنيع لوحات الدارات الكهربائية بشكل عام في الأجهزة منخفضة التكلفة والكتلة والأقل وظيفية نسبيًا.يتم تصنيع معظم ثنائي الفينيل متعدد الكلور أحادي الجانب من الركيزة الورقية الأقل تكلفة ، ويتم استخدام راتينج الفينول المثبط للهب المستند إلى الورق الأكثر شيوعًا.إنه نوع من الشرائح ذات خصائص التثقيب العالية.
من ناحية أخرى ، يمكن استخدام العديد من المواد لثنائي الفينيل متعدد الكلور من جانب واحد وفقًا لتطبيقاته الفعلية.على سبيل المثال ، غالبًا ما يتم رؤية FR-4 في أجهزتنا المنزلية ، وغالبًا ما يتم رؤية CEM-1 و FR-1 في الألعاب ، وركيزة الألومنيوم في إضاءة LED والبوليميد في ثنائي الفينيل متعدد الكلور المرن وما إلى ذلك.
عملية التصنيع للوحة الدائرة أحادية الجانب بشكل عام ، يتم إستخدام خط إنتاج وطباعة نقش وحزام ناقل ذات آلية عالية للإنتاج الضخم.العملية الأساسية هي على النحو التالي. الخطوة 1 ، قم بتقطيع الركيزة أو قصها إلى الحجم المناسب للوحة. الخطوة 2 ، ضع الصفيحة في اللودر وأرسلها إلى خط الإنتاج. الخطوة 3 ، قم بتنظيف سطح الصفائح. الخطوة 4 ، استخدم الحبر المقاوم للتآكل UV القابل للمعالجة لطباعة الشاشة السطحية. الخطوة 5 ، حبر مقاوم للتآكل صلب. الخطوة 6 ، حفر النحاس المكشوف. الخطوة 7 ، قم بإزالة الحبر المقاوم للتآكل. الخطوة 8 ، معطف حبر قناع لحام. الخطوة 9 ، طباعة نص المكون. الخطوة 10 ، حفر أو ثقب الثقوب. الخطوة 11 ، اختبر دائرة كهربائية مفتوحة / قصيرة الخطوة 12 ، قم بتعبئة الألواح وتسليمها. سرعة ناقل خط الطباعة والنقش الأوتوماتيكي هي 35-45 قدم / دقيقة.تم تجهيز خطوط الإنتاج الضخمة بفحص بصري على الإنترنت ، بحيث يمكن تجنب اختبار الدائرة الكهربائية القصيرة المفتوحة النهائية. |
|
التعليمات:
س 1.ما هي تنسيقات الملفات التي تقبلها لإنتاج PCB PCBA؟
ملف جربر: CAM350 RS274X
ملف PCB: Protel 99SE ، P-CAD 2001 PCB
BOM: Excel (PDF، word، txt)
اختر الملف وضعه
س 2. ماذا عن قدرة العرض الخاصة بك؟
ج: تبلغ قدرتنا على التوريد حوالي 2000 متر مربع كل يوم.حيث تستضيف مساحة المصنع البالغة 25000 متر مربع عمليات البحث والتطوير والتسويق واللوجستيات والمشتريات.
س 3: ماذا عن تاريخ النقل والتسليم؟
ج: في العادة ، نستخدم الشحن الدولي السريع (مثل Fedex و DHL و TNT) لتقديم عينات وأوامر صغيرة الحجم.للطلب الجماعي الكبير ، يمكننا ترتيب الشحن عن طريق البحر.
