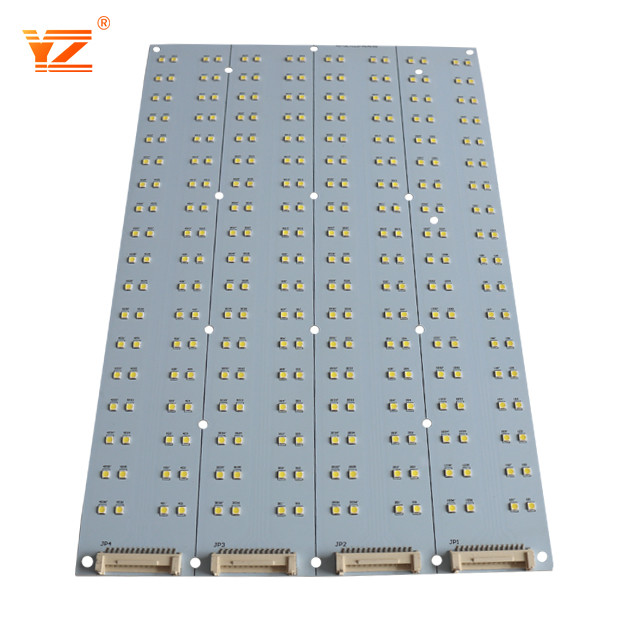

أبيض بالشاشة الحريرية 220 فولت PCB لوحة الدوائر المطبوعة 5730 LED رقائق
OEM LED الألومنيوم لوحة الدوائر 220 فولت 5730 بقيادة رقائق ل LED مجلس ثنائي الفينيل متعدد الكلور
PCB الألومنيوم:
الألومنيوم PCB هو نوع من صفائح النحاس المكسوة بالمعادن مع وظيفة تبديد حرارة جيدة.بشكل عام ، تتكون اللوحة المفردة من ثلاث طبقات ، وهي طبقة الدائرة (رقائق نحاسية) وطبقة عازلة وقاعدة معدنية.تم تصميمه أيضًا للاستخدام المتطور للألواح المزدوجة ، والهيكل عبارة عن طبقة دائرة ، وطبقة عازلة ، وقاعدة ألمنيوم ، وطبقة عازلة ، وطبقة دائرة.عدد قليل جدًا من التطبيقات هي الألواح متعددة الطبقات ، والتي يمكن تصنيعها عن طريق ربط الألواح العادية متعددة الطبقات بطبقة عازلة وقاعدة من الألومنيوم.
LED PCB هو الألومنيوم PCB ، وهو أيضًا معنى لوحة الدوائر المطبوعة ، ولكن مادة PCB هي سبائك الألومنيوم.في الماضي ، كانت مادة ثنائي الفينيل متعدد الكلور عبارة عن ألياف زجاجية ، ولكن نظرًا لأن حرارة LED أكبر ، فإن ثنائي الفينيل متعدد الكلور المستخدم لمصابيح LED يكون عمومًا عبارة عن ركيزة من الألومنيوم ، والتي يمكنها توصيل الحرارة بسرعة.ثنائي الفينيل متعدد الكلور المستخدم في المعدات أو الأجهزة الكهربائية الأخرى هو لوح من الألياف الزجاجية.
|
قدرة ثنائي الفينيل متعدد الكلور |
|
|
المواد الأساسية |
FR-4 ، CEM-3 ، الألومنيوم |
|
طبقات |
1-22 طبقة |
|
ماكس لوحة |
1550 مم * 800 مم |
|
سماكة النحاس |
0.5 أونصة ، 1 أونصة ، 2 أونصة ، 3 أونصة ، 4 أونصة |
|
سماكة عازلة |
0.05 مم ، 0.075 مم ، 0.1 مم ، 0.15 مم ، 0.2 مم |
|
سمك اللوح الأساسي |
0.4 مم ، 0.6 مم ، 0.8 مم ، 1.0 مم ، 1.2 مم ، 1.5 مم ، 2.0 مم ، 3.0 مم و 3.2 مم |
|
سماكة مجلس |
0.4 مم - 4.0 مم |
|
سماكة التسامح |
+/- 10٪ |
|
تصنيع الألمنيوم |
الحفر ، التنصت ، الطحن ، التوجيه ، التثقيب ، علامة التبويب الفاصلة المتاحة |
|
مين هول |
0.2 ملم |
|
ماكس العمل الجهد |
2.5kVDC (0.075mm عازل) ، 3.75kVDC (0.15mm عازل) |
|
عرض المسار الأدنى |
0.2 مم (8 ميل) |
|
الحد الأدنى من فجوة المسار |
0.2 مم (8 ميل) |
|
دقيقة SMD الوسادة الملعب |
0.2 مم (8 ميل) |
|
تشطيبات السطح |
HASL خالية من الرصاص ، ذهب غمر ، فضي غمر |
|
لون قناع اللحام |
الأخضر والأزرق وما إلى ذلك |
|
لون الأسطورة |
أسود ، أبيض ، إلخ |
|
الاختبار الإلكتروني |
نعم |
|
شهادة |
UL / ROHS / ISO9001 |
يمكن دمج مصابيح PCB LED في العديد من تطبيقات الإضاءة نظرًا لمزيجها من كفاءة الطاقة الممتازة والتكلفة المنخفضة ومرونة التصميم القصوى.تشمل الأمثلة المصابيح الأمامية للسيارات ، ومصابيح هبوط مدرج المطار ، والإضاءة المستخدمة في التطبيقات الميدانية العسكرية ، وإنارة الشوارع ، وإضاءة نفق الطريق السريع ، والإضاءة الكهروضوئية (الشمسية) ، والمصابيح الكاشفة والفوانيس ، وإضاءة المرور والإشارات ، والإضاءة في غرف العمليات بالمستشفى ، وإضاءة المصنع عالية النمو و آخرين كثر.
التعليمات:
س 1. هل لديك موك محدودة؟
أ: ليس لدينا أي موك محدود ، الحد الأدنى للطلب الذي نقبله هو 1 قطعة..
س 2. كيف يمكنني الحصول على عينة للتحقق من الجودة؟
أ: بعد تأكيد السعر ، يمكنك تقديم طلبات للحصول على عينات للاختبار والتقييم.
Q3: ما هو المطلوب لعرض أسعار ثنائي الفينيل متعدد الكلور ثنائي الفينيل متعدد الكلور؟
ج: الكمية ، ملف جربر والمتطلبات الفنية (المواد ، معالجة السطح النهائي ، سمك النحاس ، سمك اللوحة ، ...)
