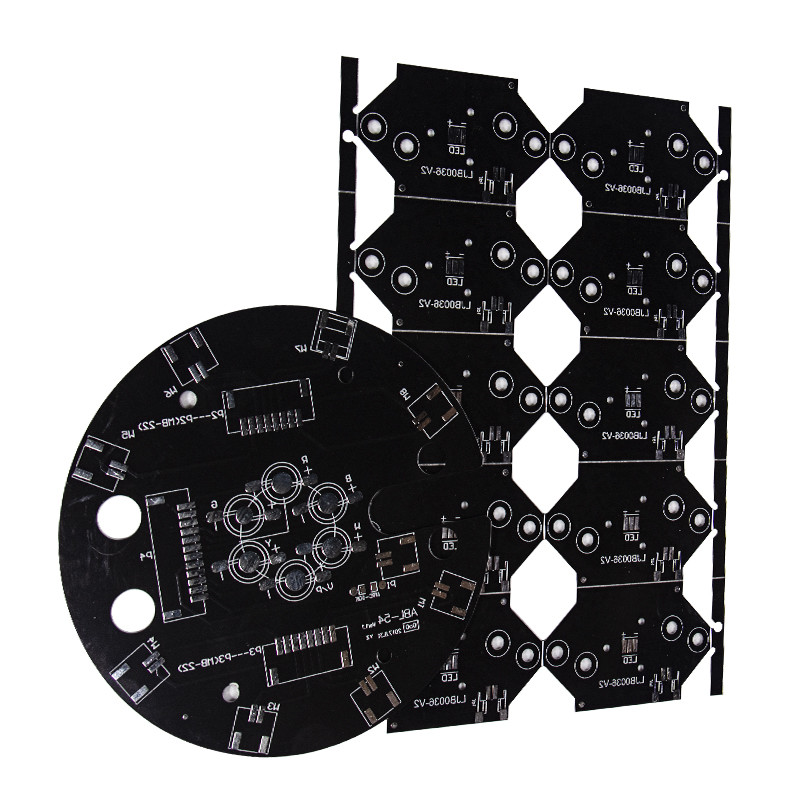

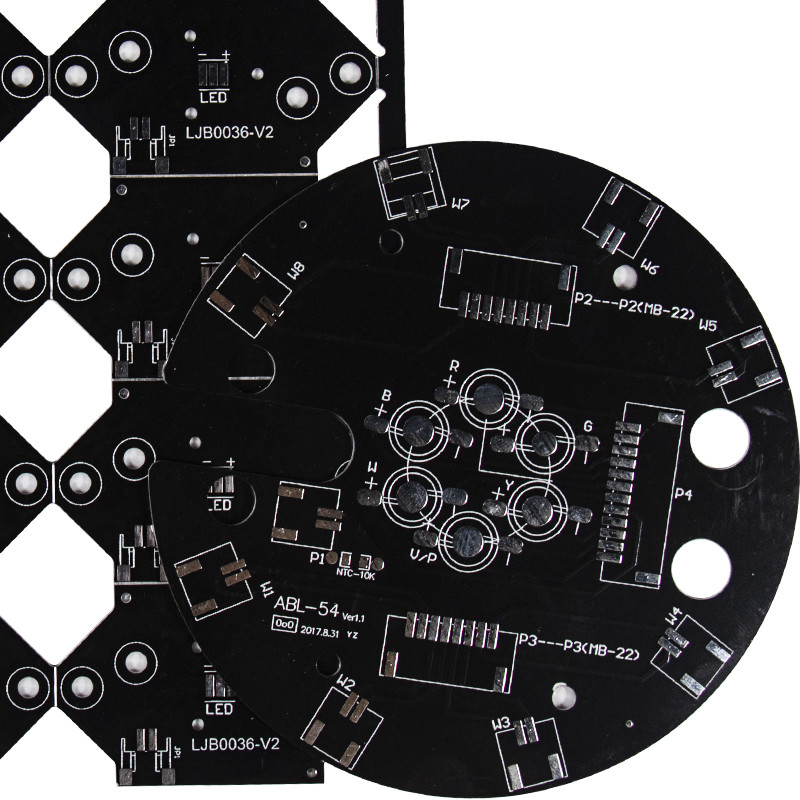

لوح دوائر ثنائي الفينيل متعدد الكلور 94v0 من الألومنيوم أحادي الجانب تبديد حرارة جيد

يتم تصفيح طبقة رقيقة من عازل موصل حراريًا ولكن عازل كهربائيًا بين قاعدة معدنية ورقائق نحاسية.يتم حفر الرقائق النحاسية في نمط الدائرة المطلوب وتقوم القاعدة المعدنية بسحب الحرارة بعيدًا عن هذه الدائرة من خلال العازل الرقيق.

الألومنيوم ثنائي الفينيل متعدد الكلور عبارة عن صفائح نحاسية ذات قاعدة معدنية فريدة من نوعها ؛لديها الموصلية الحرارية الجيدة ، والعزل الكهربائي وأداء الآلات.

الألومنيوم PCB هو واحد من ثنائي الفينيل متعدد الكلور ذو قاعدة معدنية ، بما في ذلك رقائق النحاس وطبقة العزل الحراري والركيزة المعدنية ، وينقسم هيكلها إلى ثلاث طبقات:

1. طبقة الدائرة: ما يعادل ثنائي الفينيل متعدد الكلور عادي ، سماكة النحاس من 1 أوقية إلى 10 أوقية.
2. طبقة العزل: العزل عبارة عن طبقة من مادة عازلة للحرارة ذات مقاومة حرارية منخفضة.سمك: 0.003 "إلى 0.006" بوصة هي تكنولوجيا الألومنيوم الأساسية ثنائي الفينيل متعدد الكلور.
3. طبقة أساس: ركيزة معدنية ، عادة يمكن اختيار الألومنيوم أو النحاس.

إن تبديد الحرارة الذي يوفره هذا البناء يتفوق بشكل كبير على الإنشاءات القياسية FR-4.عادةً ما تكون المواد العازلة المستخدمة من 5 إلى 10 مرات موصلة حراريًا مثل زجاج الإيبوكسي التقليدي وعُشر سمكها مما يؤدي إلى نقل حراري أسي أكثر كفاءة من ثنائي الفينيل متعدد الكلور الصلب التقليدي.

على الرغم من أن محولات الطاقة ومصابيح LED هي أكبر مستخدمي هذه المنتجات ، إلا أن شركات السيارات و RF تتطلع أيضًا إلى الاستفادة من مزايا هذه الإنشاءات.بناء طبقة واحدة هو أبسط بناء وأكثرها موصلة حراريًا والأكثر فعالية من حيث التكلفة.قد لا تحتوي التصميمات ذات عدد المكونات الأعلى على مساحة لكل التوجيه المطلوب على طبقة واحدة.في هذه الحالة مطلوب تصميم من طبقتين.يتم حفر لوح رفيع من العازل الكهربائي ، يبلغ سمكه عادة حوالي 0.006 بوصة ، ويطلى ويحفر إلى حد كبير مثل لوحة الدوائر المطبوعة القياسية ذات الوجهين.يتم بعد ذلك تصفيح الصفيحة باستخدام مادة ربط موصلة حرارياً للقاعدة المعدنية.ينتج عن طبقة التوجيه الإضافية هذه المكونات بعيدًا عن المشتت الحراري وتقليل نقل الحرارة ، لذا يوصى بهذا البناء فقط عند الضرورة.
