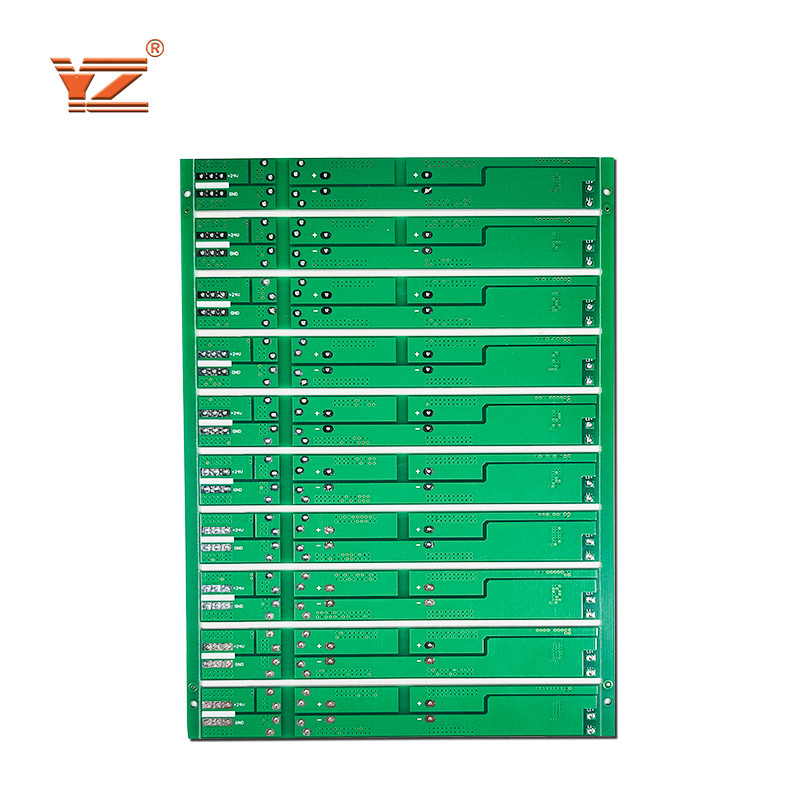

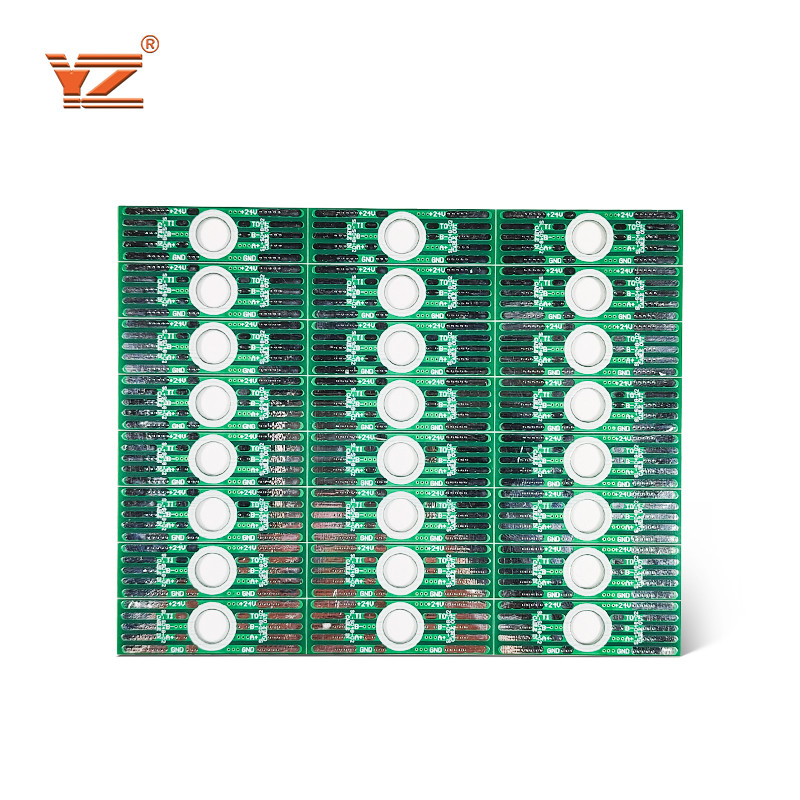

مخصص لوحة دوائر كهربائية متعدد الطبقات ثنائي الفينيل متعدد الكلور FR4 مادة لوحة إلكترونية
تسمى لوحة دائرة الطباعة مع FR4 لوحة FR4 PCB.إنها لوحة دوائر مطبوعة تستخدم بشكل أساسي أوراق FR4.
في البداية ، يتم استخدام FR4 في الطبقة العازلة للوحة الدائرة.ثم نضيف طبقة نحاسية على جانبي الصفيحة FR4.
نتيجة لذلك ، يصبح CCL (صفائح النحاس المكسوة).بسبب FR4 ، تعمل CCL كمادة عازلة.
ثم يتم استخدامه في تصنيع ألواح FDR ثنائي الفينيل متعدد الكلور
يمنح FR4 لوحات PCB قوة.علاوة على ذلك ، فهي رائعة في امتصاص الرطوبة ومقاومة الحريق.
لذلك ، تحظى هذه اللوحات بشعبية كبيرة في السوق.
1. المواد الأساسية: FR4
2. الطبقة: 1 ~ 8
3. سماكة اللوح: 0.4 ~ 3.2mm
4. سماكة اللوح التسامح: ± 10٪
5. سمك النحاس الخارجي النهائي: 1 ~ 2 أوقية (35 ~ 70 ميكرومتر)
6. سماكة النحاس الداخلية النهائية: 0.5 ~ 1 أوقية (17 ~ 35 ميكرومتر)
7. الحد الأدنى لحجم اللوحة: 5 * 5 مم
8. الحد الأقصى لحجم اللوحة: 550 * 560mm
9. دقيقة عرض الخط / الفضاء: 3 / 3mil
10. دقيقة حجم الثقب: 0.2mm
11. تسامح الحفرة: ± 0.07mm / ± 0.05mm
12. قناع اللحام: أخضر ، أحمر ، أزرق ، أبيض ، أسود ، أصفر ، إلخ.
13. إنهاء السطح: HASL ، خالي من الرصاص HASL ، OSP ، غمر الذهب / القصدير / الفضة ، الذهب الصلب ، الذهب الفلاش ، إلخ.
14. القابلية للاشتعال: 94V-0
15. جسر مين S / M: 4 ميل
16. عرض الحرف: ≥0.1mm
17. ارتفاع الشخصية: ≥0.08mm
18. الشهادة: ISO ROHS UL
19. القيمة المضافة: تصميم الخدمة ، الاستنساخ ، التجميع ، التصنيع
20. التطبيق: المستهلك الإلكتروني ، التحكم الصناعي ، الطاقة الخضراء ، مكيف الهواء ، الغسالة ، المعدات الإلكترونية ، إلخ.
يمكن أن يكون لثنائي الفينيل متعدد الكلور FR4 أي عدد طبقات ولكنه يعتمد على تقنية الحفر والطلاء التقليدية.
FR4 ثنائي الفينيل متعدد الكلور حتى 40+ طبقة
مجموعة واسعة من خيارات التصفيح بما في ذلك درجات الحرارة العالية ، والفقد المنخفض ، والصفائح الخالية من الرصاص
منشآت عازلة مختلطة (هجينة)
حجم اللوحة يصل إلى 30 x 55
عملة مضمنة أو قلب معدني و MLB مدعوم بالمعادن
سماكة اللوح تصل إلى 450 ″
دوائر الترددات اللاسلكية والميكروويف
نحاس ثقيل (10 أونصة. الطبقة الخارجية / 5 أونصات.
الطبقة الداخلية)
المكونات السلبية المدمجة والموزعة والمنفصلة
التعليمات:
س 1.ما الخدمة التي يمكنك توفيرها؟
أ:نحن مصنعون OEM PCB و PCBA منذ عام 2012 ، يمكننا تقديم حل شامل بما في ذلك تصنيع RD PCB و SMT و PCBA التجميعي.
س 2.كيف يمكنني الحصول على عينة للتحقق من الجودة؟
ج: بعد تأكيد السعر ، يمكنك تقديم طلبات لعينات للاختبار والتقييم.
س 3:هل تقدمون ضمان للمنتجات؟
ج: نعم ، نحن نقدم ضمان لمدة سنتين لمنتجاتنا.
