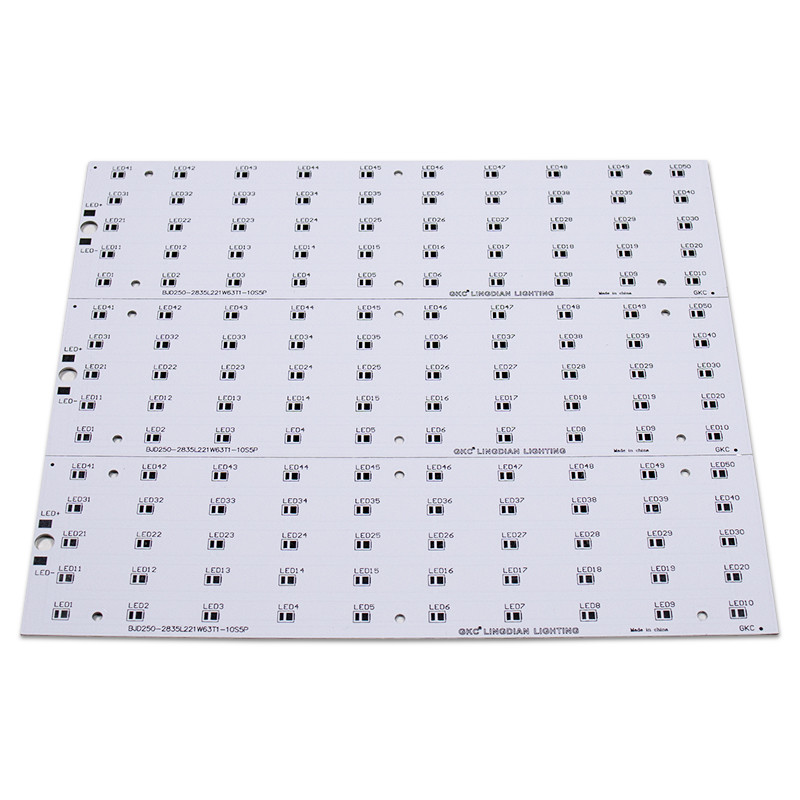

أدى تصنيع الكلور ثنائي الفينيل متعدد الكلور SMD 2835 حجم مخصص لدائرة الطباعة
هناك العديد من الطرق التي يمكن من خلالها تغيير الطبقات أعلاه لإنشاء تصميمات جديدة لثنائي الفينيل متعدد الكلور.ينتج عن كل من هذه الاختلافات صفات مختلفة قليلاً عن ثنائي الفينيل متعدد الكلور ، مما يجعلها أكثر ملاءمة لبعض الصناعات والتطبيقات على غيرها.

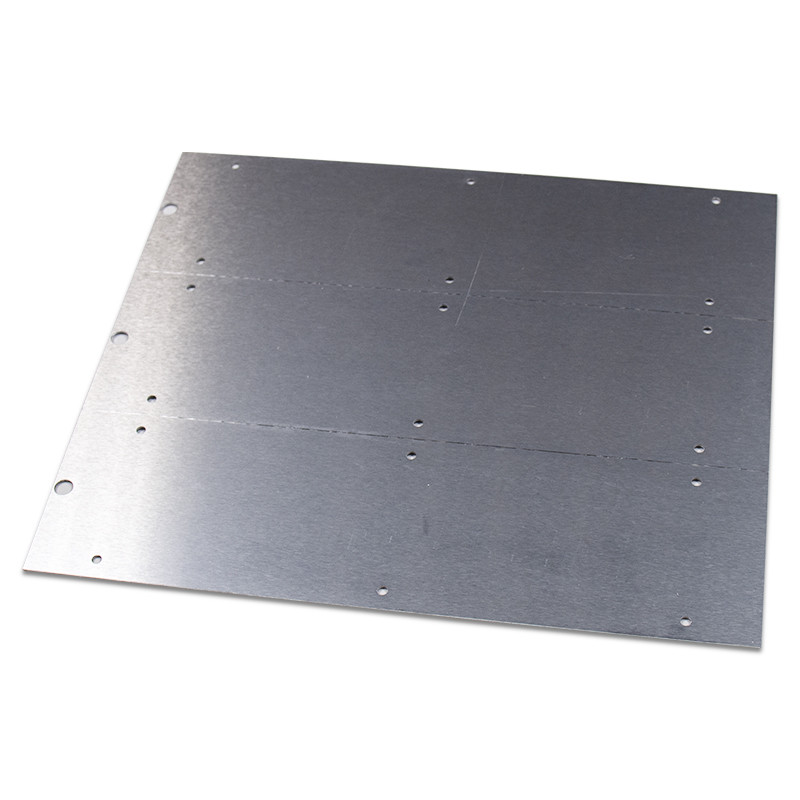

تتضمن بعض أنواع لوحات الدوائر المطبوعة المصنوعة من الألومنيوم ما يلي:
من بين أنواع مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم ، تميل الأنواع المرنة والهجينة إلى تحقيق الاستخدام الأكبر في صناعات مثل صناعة الإضاءة بمصابيح LED.
|
طبقة
|
1 ~ 64 طبقة
|
|
مادة
|
FR4 ، CEM1 ، CEM3 ، الألومنيوم
|
|
السعة الإنتاجية
|
30000 ㎡ / شهر
|
|
شكل المجلس
|
مستطيل ، دائري ، فتحات ، قواطع ، معقدة غير منتظمة
|
|
قطع اللوح
|
القص ، V- النتيجة ، جدولة التوجيه ، عداد الغرق
|
|
سماكة مجلس
|
0.2 ~ 8.0 مم ، فليكس 0.1-0.25 مم
|
|
وزن النحاس
|
0.5oZ ~ 12oZ
|
|
قناع اللحيم
|
على الوجهين أخضر LPI ، أحمر ، أبيض ، أصفر ، أزرق ، أسود ، بنفسجي إلخ قناع اللحام
|
|
الشاشة الحريرية
|
على الوجهين أو من جانب واحد باللون الأبيض والأصفر والأسود وما إلى ذلك
|
|
أدنى عرض للخط / مسافة
|
0.08 ملم / 3 مل
|
|
أبعاد اللوحة القصوى
|
25.6 بوصة * 43.3 بوصة أو 650 مم * 1100 مم
|
|
قطر ثقب الحفر دقيقة
|
0.1 ملم
|
|
قطر ثقب حفر الليزر دقيقة
|
0.075 ملم
|
|
صقل الأسطح
|
HASL ، ENIG ، غمر القصدير ، الغمر الفضي ، OSP ، ENEPIG إلخ
|
|
سماكة اللوح
|
± 10٪
|
|
عرض الفتحة الأدنى
|
0.12 "، 3.0 مم ، أو 120 ميل
|
|
عمق درجة V
|
20-25٪ من سمك اللوح
|
|
سمك الجدار PTH
|
> 0.025 مم
|
|
التسامح PTH Hole Dia
|
± 0.076 مم
|
|
تسامح ضياء حفرة غير PTH
|
± 0.05 مم
|
|
انحراف موقف الثقب
|
± 0.076 مم
|
|
مجاري
|
نعم
|
|
معايير الجودة
|
IPC-A600F / MIL-STD-105D
|
|
تنسيق ملف التصميم
|
جربر RS-274X ، 274D ، النسر وأوتوكاد DXF ، DWG
|
بعض تطبيقات الألومنيوم led ثنائي الفينيل متعدد الكلور:
هي شركة وطنية ذات تقنية عالية حاصلة على شهادة ISO9001: 2015 لنظام إدارة الجودة الدولي.لدينا شهادة CE ، ROHS ، UL.تم تأسيسها في عام 2012 وتتألف مساحة المصنع من أكثر من 6000 متر مربع ، و 131 موظفًا ، ودورتين.لدينا القدرة على تصنيع مركبات ثنائي الفينيل متعدد الكلور من الألومنيوم ، مركبات ثنائي الفينيل متعدد الكلور FR4 ، LED PCBA ، وغيرها من المنتجات ذات الصلة.نحن نقدم أيضًا خدمات مثل تصميم ثنائي الفينيل متعدد الكلور وتجميع ثنائي الفينيل متعدد الكلور ومعالجة لوحة LED SMT لخدمات تصميم ثنائي الفينيل متعدد الكلور.تستخدم المنتجات على نطاق واسع في الإضاءة والإلكترونيات والاتصالات والسيارات وغيرها من الصناعات التي تتطلب تبديد الحرارة.يعمل المتخصصون لدينا بشكل وثيق لفهم المتطلبات المحددة لعملائنا.في وحدة اختبار الجودة الخاصة بنا ، نقوم باختبار كل منتج بدقة ، وبالتالي نتج عنه امتثاله لمعايير الجودة العالمية.يمكننا أن نفعل خدمة الشباك الواحد ODM أو OEM لعملائنا.
التعليمات:
س 1.هل لديك موك محدودة؟
ج: ليس لدينا أي موك محدود ، الحد الأدنى للطلب الذي نقبله هو 1 قطعة.
س 2:ماذا عن قدرة العرض الخاصة بك؟
أ:قدرتنا على التوريد حوالي 2000 متر مربع كل يوم.حيث تستضيف مساحة المصنع البالغة 25000 متر مربع عمليات البحث والتطوير والتسويق واللوجستيات والمشتريات.
Q3: كيف يمكنني الحصول على عينة للتحقق من الجودة الخاصة بك؟
ج: بعد تأكيد السعر ، يمكنك تقديم طلبات لعينات للاختبار والتقييم.
