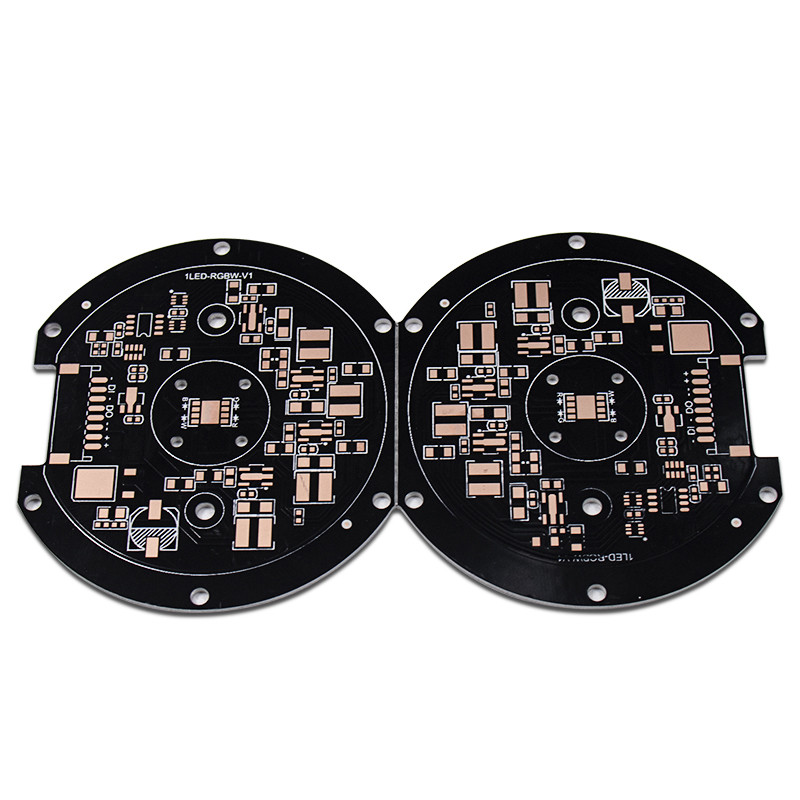

جولة الصمام الخفيفة PCB لوحة الدوائر PCBA OEM ODM الشركة المصنعة
يتميز ثنائي الفينيل متعدد الكلور من الألومنيوم بتصميم مشابه لأي ثنائي الفينيل متعدد الكلور آخر.تحتوي على طبقة أو طبقات من النحاس وقناع اللحام والشاشة الحريرية فوقها.بدلاً من وجود ركيزة من الألياف الزجاجية أو البلاستيك ، تحتوي لوحة دوائر الألمنيوم على ركيزة معدنية.تحتوي هذه القاعدة بشكل أساسي على مزيج من الألومنيوم.يمكن أن يتكون القلب المعدني بالكامل من المعدن أو أن يحتوي على مزيج من الألياف الزجاجية والألمنيوم.عادةً ما تكون مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم أحادية الجانب ، ولكن يمكن أن تكون مزدوجة الجوانب أيضًا.من الصعب للغاية تصنيع مركبات ثنائي الفينيل متعدد الكلور من الألومنيوم الموليلاير.
ألواح الألمنيوم هي الأكثر استخدامًا في إلكترونيات تحويل الطاقة ومصابيح LED.يخلق الضوء المكثف الذي تنتجه مصابيح LED مستويات عالية من الحرارة ، والتي يوجهها الألومنيوم بعيدًا عن المكونات.يطيل ثنائي الفينيل متعدد الكلور من عمر جهاز LED ويوفر مزيدًا من الثبات.يمكنك العثور على ركائز الألومنيوم في أضواء الشوارع وأضواء التوقف والإضاءة المنزلية.إنها تسمح لمحولات الطاقة بتغيير التيارات وتنظيم الإلكترونيات.يجد المبدعون في العديد من الصناعات الأخرى استخدامًا أيضًا في لوحات الدوائر المصنوعة من الألومنيوم ، لكنهم لا يطبقونها كثيرًا.
|
1. المواد الأساسية
|
FR-4 / ألمنيوم / CEM-1
|
|
2. طبقات
|
1-40
|
|
3-سمك النحاس الداخلي / الخارجي مصقول
|
1-6 أوقية
|
|
4. سمك المجلس النهائي
|
0.2-7.0 مم
|
|
5. min حجم ثقب
|
الثقب الميكانيكي: 0.15 مم ثقب الليزر: 0.1 مم
|
|
6. التحكم في المعاوقة
|
+/- 5٪
|
|
7.Plugging فيا القدرة
|
0.2-0.8 مم
|
|
8. الملف الشخصي التفصيلي
|
مسار / قطع على شكل حرف V / جسر / ثقب ختم
|
|
9- معالجة السطح
|
HASL ، خالي من الرصاص HASL ، ذهب مغمور ، قصدير غمر ، فضي غمر ، ذهب صلب ، ذهب فلاش ، OPS ...
|
هيكل لوحة دوائر الطباعة الألومنيوم PCB:
1. طبقة النحاس الدائرة
يتم حفر الطبقة النحاسية للدائرة (عادةً باستخدام رقائق نحاسية إلكتروليتية) لتشكيل دائرة مطبوعة ، والتي تُستخدم لتحقيق تجميع الجهاز وتوصيله.بالمقارنة مع FR-4 التقليدي ، بنفس السماكة ونفس عرض الخط ، يمكن أن تحمل ركيزة الألومنيوم تيارًا أعلى.
2. طبقة عازلة
الطبقة العازلة هي التقنية الأساسية لركيزة الألومنيوم ، والتي تلعب بشكل أساسي وظائف الترابط والعزل والتوصيل الحراري.تعد الطبقة العازلة من ركيزة الألومنيوم أكبر حاجز حراري في هيكل وحدة الطاقة.كلما كانت الموصلية الحرارية للطبقة العازلة أفضل ، كلما كان من الأفضل نشر الحرارة المتولدة أثناء تشغيل الجهاز ، وانخفاض درجة حرارة تشغيل الجهاز ، وذلك لزيادة حمل الطاقة للوحدة ، وتقليل الحجم ، وإطالة العمر الافتراضي ، وزيادة خرج الطاقة.

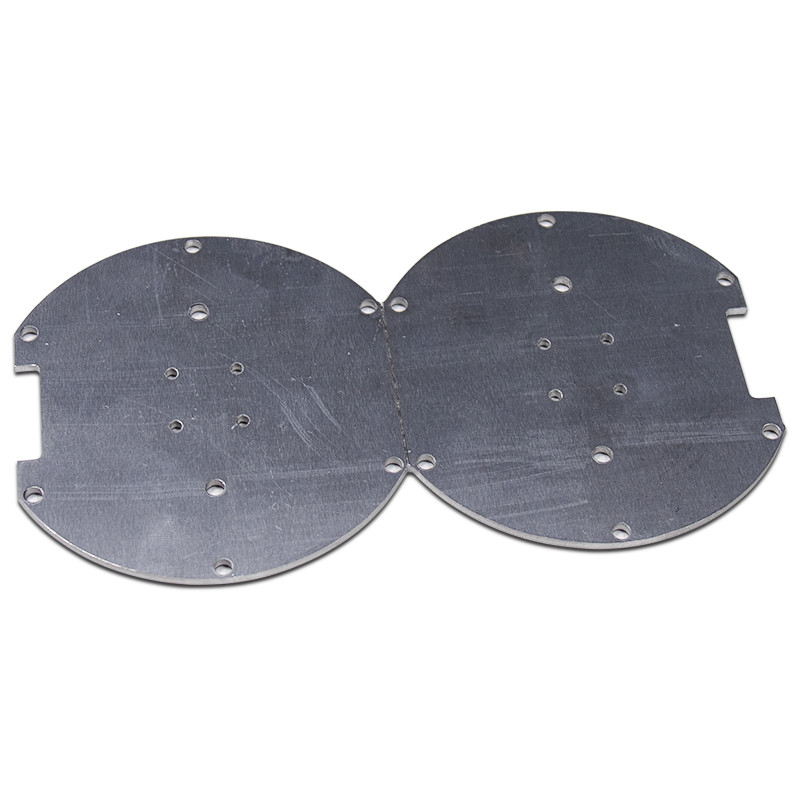

3. الركيزة المعدنية
يعتمد نوع المعدن المستخدم في الركيزة المعدنية العازلة على الاعتبار الشامل لمعامل التمدد الحراري والتوصيل الحراري والقوة والصلابة والوزن وحالة السطح وتكلفة الركيزة المعدنية.
بشكل عام ، مع الأخذ في الاعتبار الظروف مثل التكلفة والأداء الفني ، تعتبر لوحة الألومنيوم خيارًا مثاليًا.ألواح الألمنيوم المتوفرة 6061 ، 5052 ، 1060 وهلم جرا.إذا كانت هناك متطلبات أعلى للتوصيل الحراري والخصائص الميكانيكية والخصائص الكهربائية والخصائص الخاصة الأخرى ، فيمكن أيضًا استخدام الألواح النحاسية وألواح الفولاذ المقاوم للصدأ وألواح الحديد وألواح الصلب السيليكونية.
شنتشن Yizhuo للإلكترونيات المحدودة.هي مؤسسة وطنية ذات تقنية عالية حاصلة على شهادة ISO9001: 2015 لنظام إدارة الجودة الدولي.لدينا شهادة CE ، ROHS ، UL.تأسست في عام 2012 وتتكون مساحة المصنع من أكثر من 6000 متر مربع ، و 120 موظفًا ، ودورتين.لدينا القدرة على تصنيع مركبات ثنائي الفينيل متعدد الكلور من الألومنيوم ، مركبات ثنائي الفينيل متعدد الكلور FR4 ، LED PCBA ، وغيرها من المنتجات ذات الصلة.نحن نقدم أيضًا خدمات مثل تصميم ثنائي الفينيل متعدد الكلور وتجميع ثنائي الفينيل متعدد الكلور ومعالجة لوحة LED SMT لخدمات تصميم ثنائي الفينيل متعدد الكلور.تستخدم المنتجات على نطاق واسع في الإضاءة والإلكترونيات والاتصالات والسيارات وغيرها من الصناعات التي تتطلب تبديد الحرارة.يعمل المتخصصون لدينا بشكل وثيق لفهم المتطلبات المحددة لعملائنا.في وحدة اختبار الجودة الخاصة بنا ، نقوم باختبار كل منتج بدقة ، وبالتالي نتج عنه امتثاله لمعايير الجودة العالمية.يمكننا أن نفعل خدمة الشباك الواحد ODM أو OEM لعملائنا.
التعليمات:
س 1.هل من المقبول طباعة الشعار الخاص بي على المنتج؟
أ:نعم.يرجى إبلاغنا رسميًا قبل إنتاجنا وتأكيد التصميم بناءً على نموذجنا أولاً.
س 2:هل تقدمون ضمان للمنتجات؟
أ:نعم ، نحن نقدم ضمان لمدة سنتين لمنتجاتنا..
Q3: كيف يمكنني الحصول على عينة للتحقق من الجودة الخاصة بك؟
ج: بعد تأكيد السعر ، يمكنك تقديم طلبات لعينات للاختبار والتقييم.
