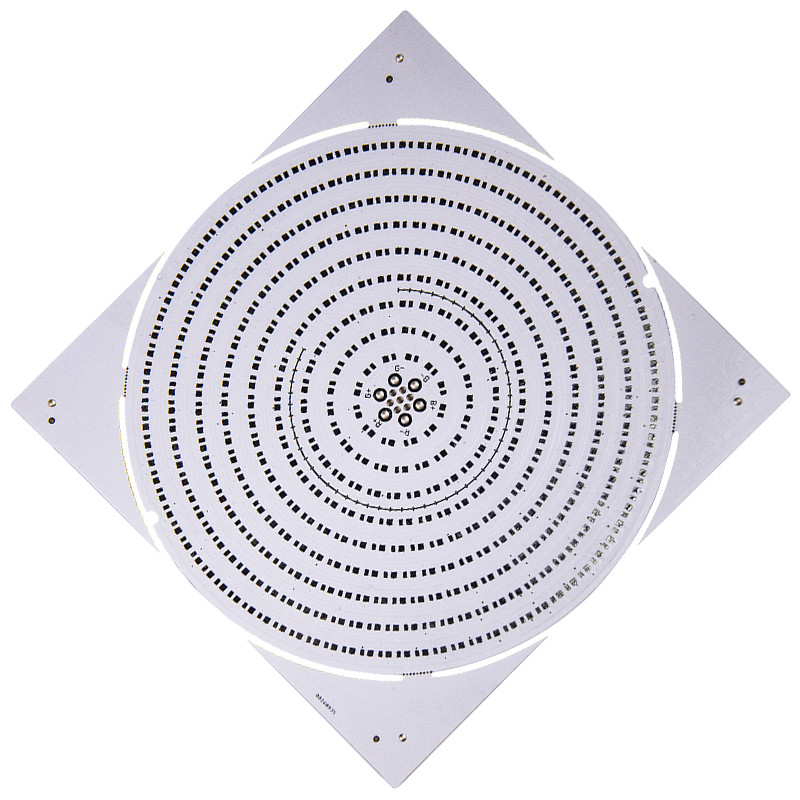

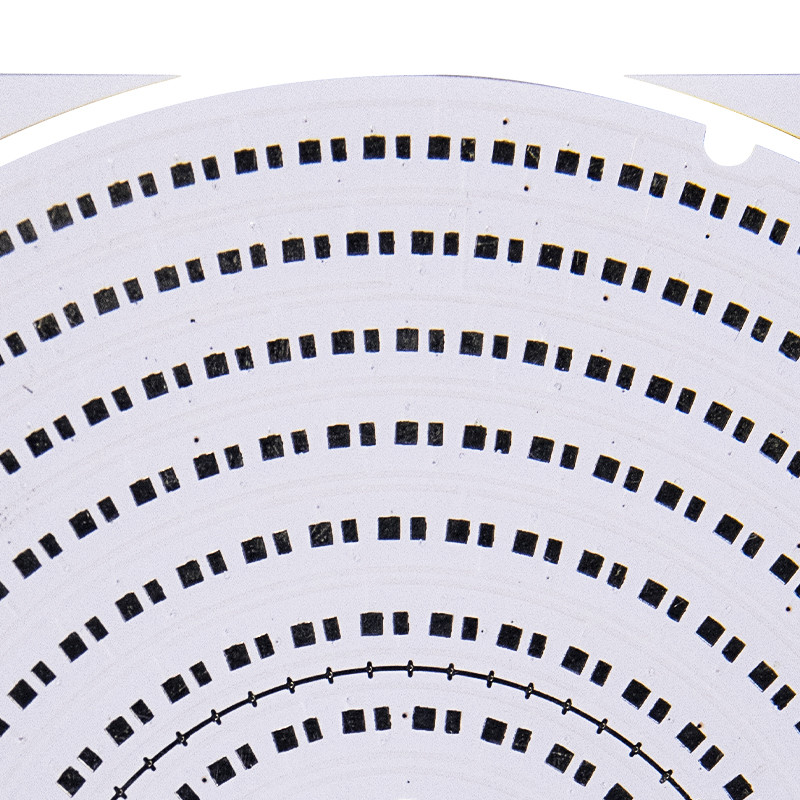

OEM OSP HASL One Sided PCB Single Layer Smart Electronics LED Bulb
OEM LED Light PCB Board بقيادة لمبة الإلكترونيات الذكية الألومنيوم Pcb
مع استمرار تطور تقنية ثنائي الفينيل متعدد الكلور ، فقد مهدت الطريق لإنشاء مجموعة من ابتكارات المنتجات المثيرة.وخير مثال على ذلك هو تطوير ثنائي الفينيل متعدد الكلور لإضاءة LED.يتم لحام LED بلوحة الدائرة الكهربائية وتتميز بشريحة تنتج الضوء عند التوصيل الكهربائي.يتم استخدام المشتت الحراري وقاعدة السيراميك لربط الشريحة.
تميل لوحة LED PCB إلى توليد كمية كبيرة من الحرارة ، مما يجعل من الصعب تبريدها بالوسائل التقليدية.وبالتالي ، كثيرًا ما يتم اختيار مركبات ثنائي الفينيل متعدد الكلور ذات القلب المعدني لتطبيق LED نظرًا لقدرتها المعززة على تبديد الحرارة.غالبًا ما يستخدم الألمنيوم على وجه الخصوص لتصنيع لوحات الدوائر لمصابيح LED.يشتمل ثنائي الفينيل متعدد الكلور على طبقة رقيقة من مادة عازلة موصلة حراريًا يمكنها نقل وتبديد الحرارة بكفاءة أكبر بكثير من ثنائي الفينيل متعدد الكلور الصلب التقليدي.
|
1
|
وصف
|
مواصفات ثنائي الفينيل متعدد الكلور
|
|
2
|
مادة
|
FR-4 / HTG150-180 FR-4 / CEM-1 / CEM-3 / ألومنيوم
|
|
3
|
طبقة
|
1-20
|
|
4
|
سماكة مجلس
|
0.2 مم - 4.0 مم
|
|
5
|
تحمل سماكة اللوح
|
+/- 10٪
|
|
6
|
سماكة النحاس
|
17.5um-175um (0.5 أوقية -5 أوقية)
|
|
7
|
عرض التتبع الأدنى
|
0.15 ملم
|
|
8
|
عرض مسافة دقيقة
|
0.15 ملم
|
|
9
|
دقيقة حفر ديا
|
0.2 مم
|
|
10
|
سماكة النحاس PTH
|
0.4-2 ميل (10-50 ميكرومتر)
|
|
11
|
تحمل النقش
|
± 1 ميل (± 25 ميكرومتر)
|
|
12
|
زاوية القطع على شكل حرف V
|
25 درجة ، 30 درجة ، 45 درجة ، 60 درجة
|
|
13
|
قوة اللؤلؤ للخط
|
≥ 6 أرطال / بوصة (≥ 107 جم / مم)
|
|
14
|
التحكم في المعاوقة والتسامح
|
50Ω ± 10٪
|
|
15
|
تويست آند التفاف
|
≤ 0.5٪
|
|
16
|
قناع اللحيم
|
أخضر ، أحمر ، أزرق ، أبيض ، أسود ، أصفر
|
|
17
|
تشطيب السطح / تصفيح
|
HASL / خالي من الرصاص HASL / OSP / طلاء الذهب / غمر الذهب / ENIG
|
تطبيقات PCB LED:
تميل لوحة LED PCB إلى توليد كمية كبيرة من الحرارة ، مما يجعل من الصعب تبريدها بالوسائل التقليدية.وبالتالي ، كثيرًا ما يتم اختيار مركبات ثنائي الفينيل متعدد الكلور ذات القلب المعدني لتطبيق LED نظرًا لقدرتها المعززة على تبديد الحرارة.غالبًا ما يستخدم الألمنيوم على وجه الخصوص لتصنيع لوحات الدوائر لمصابيح LED.يشتمل ثنائي الفينيل متعدد الكلور على طبقة رقيقة من مادة عازلة موصلة حراريًا يمكنها نقل وتبديد الحرارة بكفاءة أكبر بكثير من ثنائي الفينيل متعدد الكلور الصلب التقليدي.
التعليمات:
س 1.ماذا عن قدرة العرض الخاصة بك؟
ج: تبلغ قدرتنا على التوريد حوالي 2000 متر مربع كل يوم.حيث تستضيف مساحة المصنع البالغة 25000 متر مربع عمليات البحث والتطوير والتسويق واللوجستيات والمشتريات.
Q2: هل جميع منتجاتك معتمدة من UL و ROHS وما إلى ذلك؟
ج: نعم ، نحن معتمدون لـ ISO9001: 2015 ، ISO14001: 2015 ، IFA ، UL ، SGS ، ROHS.
Q3: ماذا عن تكلفة الشحن؟
ج: يتم تحديد تكلفة الشحن حسب الوجهة والوزن وحجم التعبئة للبضائع.يرجى إعلامنا إذا كنت تريد منا أن نقدم لك تكلفة الشحن.
